焊接插件

通过 RoboDK 焊接插件,您可以使用RoboDK 程序应用不同的焊接指令和配方,并将其正确可视化。

使用 RoboDK 焊接插件,您可以进行以下操作:

1.轻松创建和添加命令,如焊接开始、继续和结束命令

2.为创建的命令定义参数列表(专门用于焊接和可视化)

3.将轨迹可视化为实体模型

4.使用预定义的焊接形状/轮廓可视化创建焊接(添加材料

5.轻松创建和添加自定义插件代码说明

6.在测站项目中保存所有创建的数据

Addin Welding - 图片 1

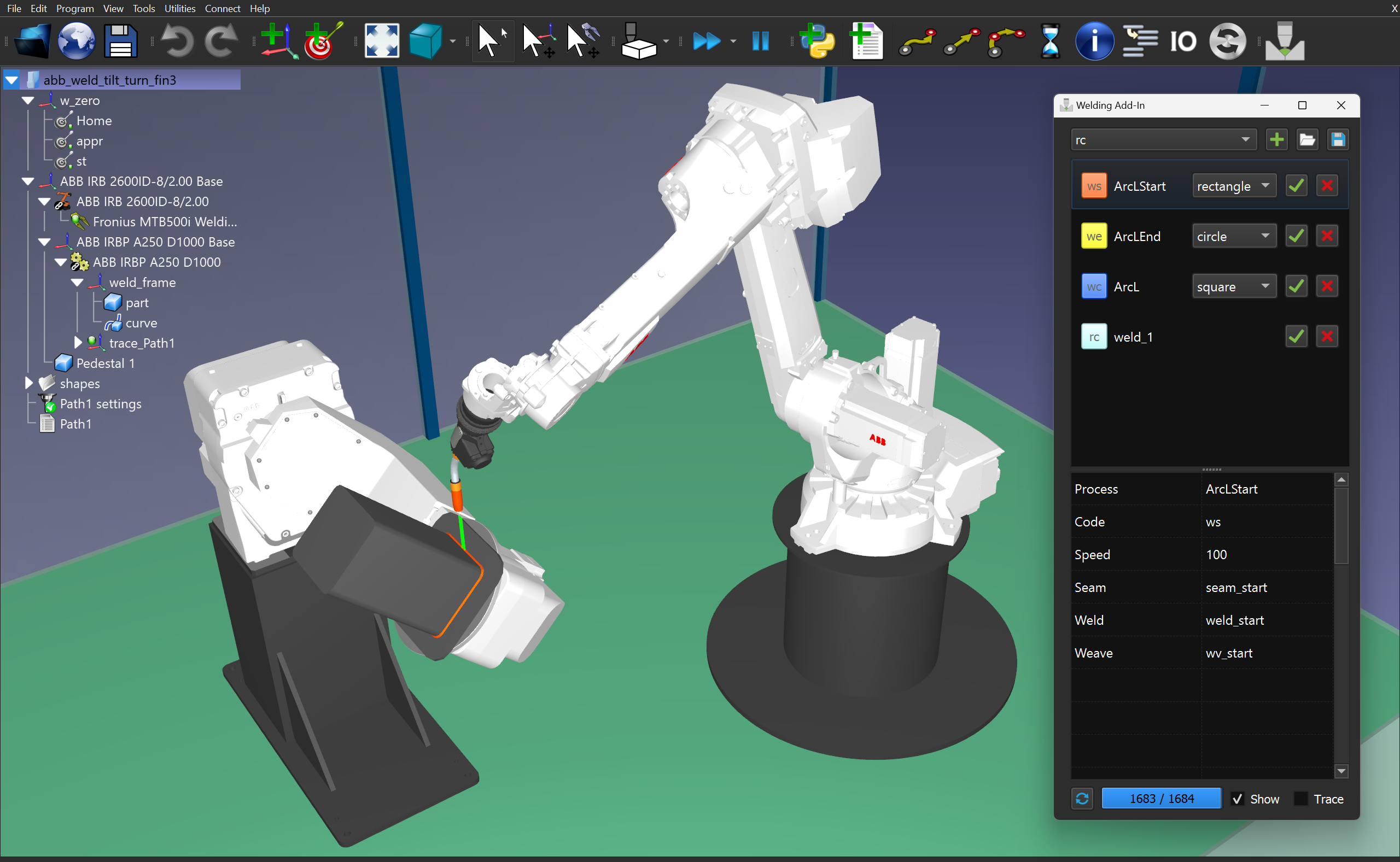

下图显示了焊接轨迹的预览。

Addin Welding - 图片 2

视频:焊接插件演示:https://www.youtube.com/watch?v=ahl2wAaP_cI。

注:请参考文档中这个带定位器的机器人焊接示例,了解该焊接插件的实际使用案例。

如何安装

您可以从RoboDK 附加资源库中下载并安装最新版本的焊接插件。使用插件管理器可自动安装。

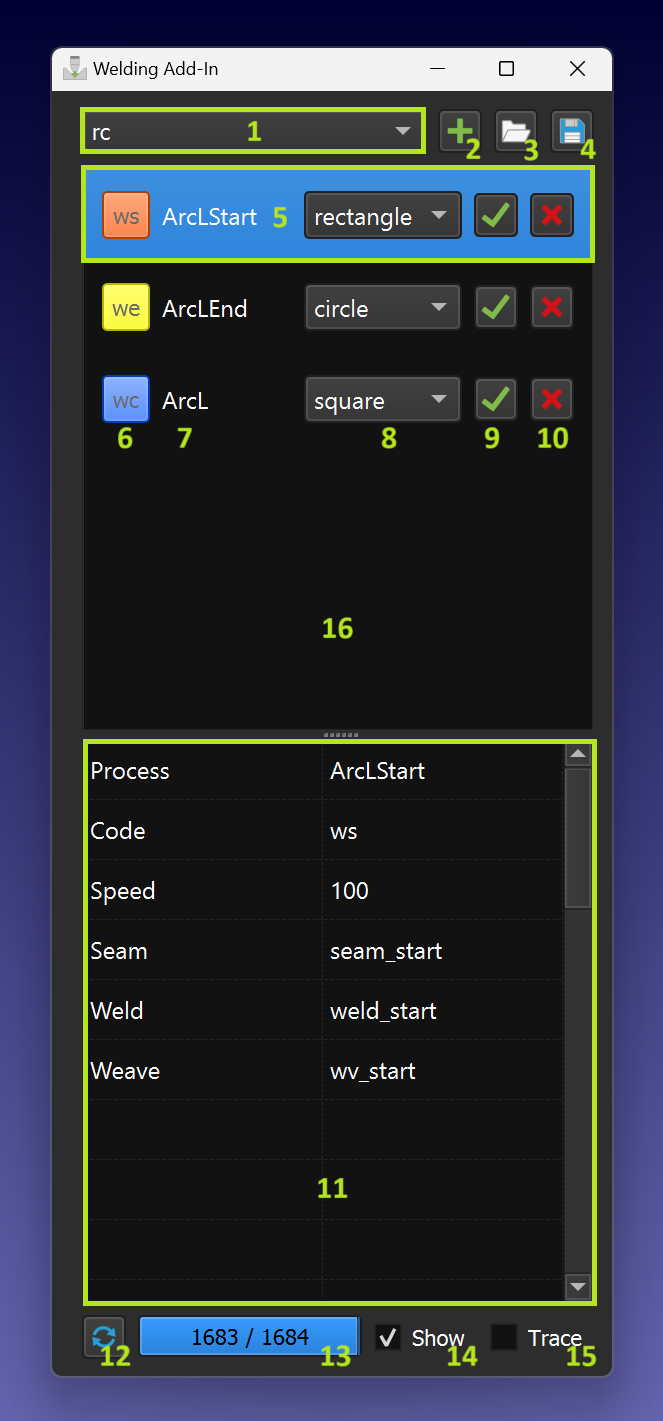

焊接接口

本节介绍焊接插件用户界面的可用功能。

焊接插件包含以下功能元素:

1.指令选择下拉菜单。

2.将指令添加到指令列表中。

3.导入说明列表。

4.导出说明列表。

5.当前指令(已选中)。

6.指令代码和图标颜色(点击可更改颜色)。

7.指令名称(唯一)。

8.适当的路径形状。

9.在程序序列或 CFP 中添加指示。

10.从列表中删除指令。

11.与所选指令相关的参数。

12.建立路径模型。

13.路径模型构建进展。

14.路径模型可见性标志。

15.路径跟踪标志(允许模拟材料的添加)。

16.说明列表区。

Addin Welding - 图片 3

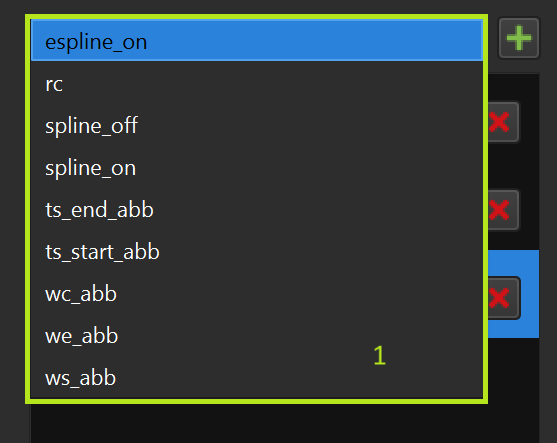

指令选择下拉菜单

您可以从下拉菜单中选择要添加的插件:

Addin Welding - 图片 4

向指令列表添加指令

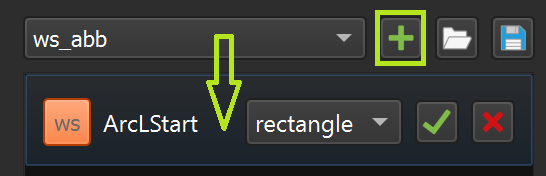

您可以使用 "+"按钮从下拉菜单中添加所选指令:

Addin Welding - 图片 5

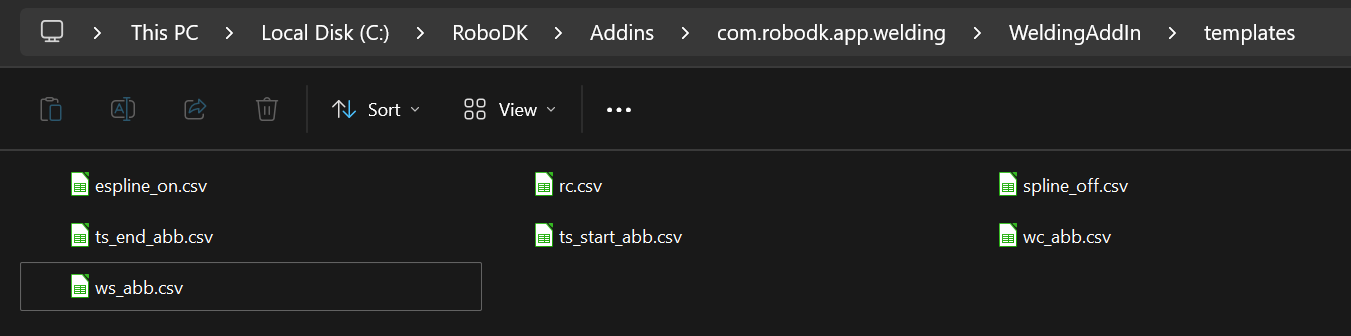

指令模板位于以下文件夹中(默认安装 RoboDK):

C:/RoboDK\Addins\com.robodk.app.welding\WeldingAddIn\templates

Addin Welding - 图片 6

模板以普通".csv "文件格式呈现,字符串格式为 "参数->值":

Addin Welding - 图片 7

注意: 前四行应如上图所示。

1.进程'➔ '进程名称'(应指定某个名称)

2.代码"➔ "指令代码"(支持的指令代码之一)

3.颜色➔十六进制格式的任何颜色代码

4.形状➔文件名,包含焊接指令的形状模型

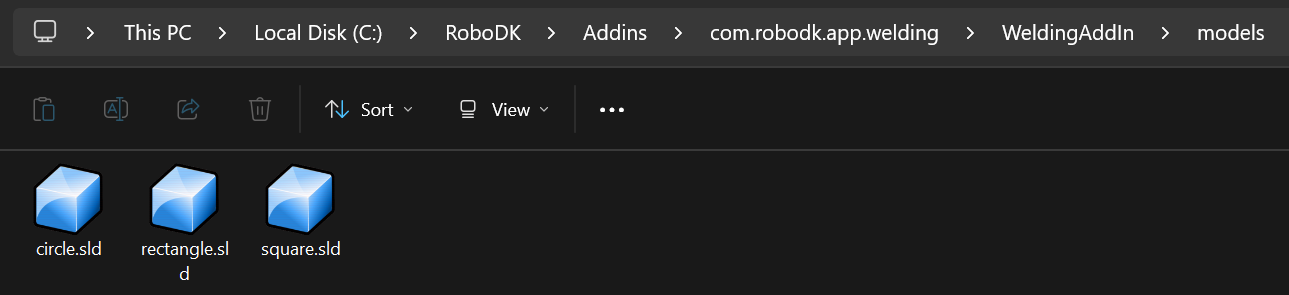

注意:形状名称应与文件名称相同。默认情况下,包含形状模型的文件夹为C:\RoboDK\Addins\com.robodk.app.welding\WeldingAddIn\models.

Addin Welding - 图片 8

注: 最多支持 96 个附加用户参数(在前 4 个预定义参数之后)。

当前指令(已选中)

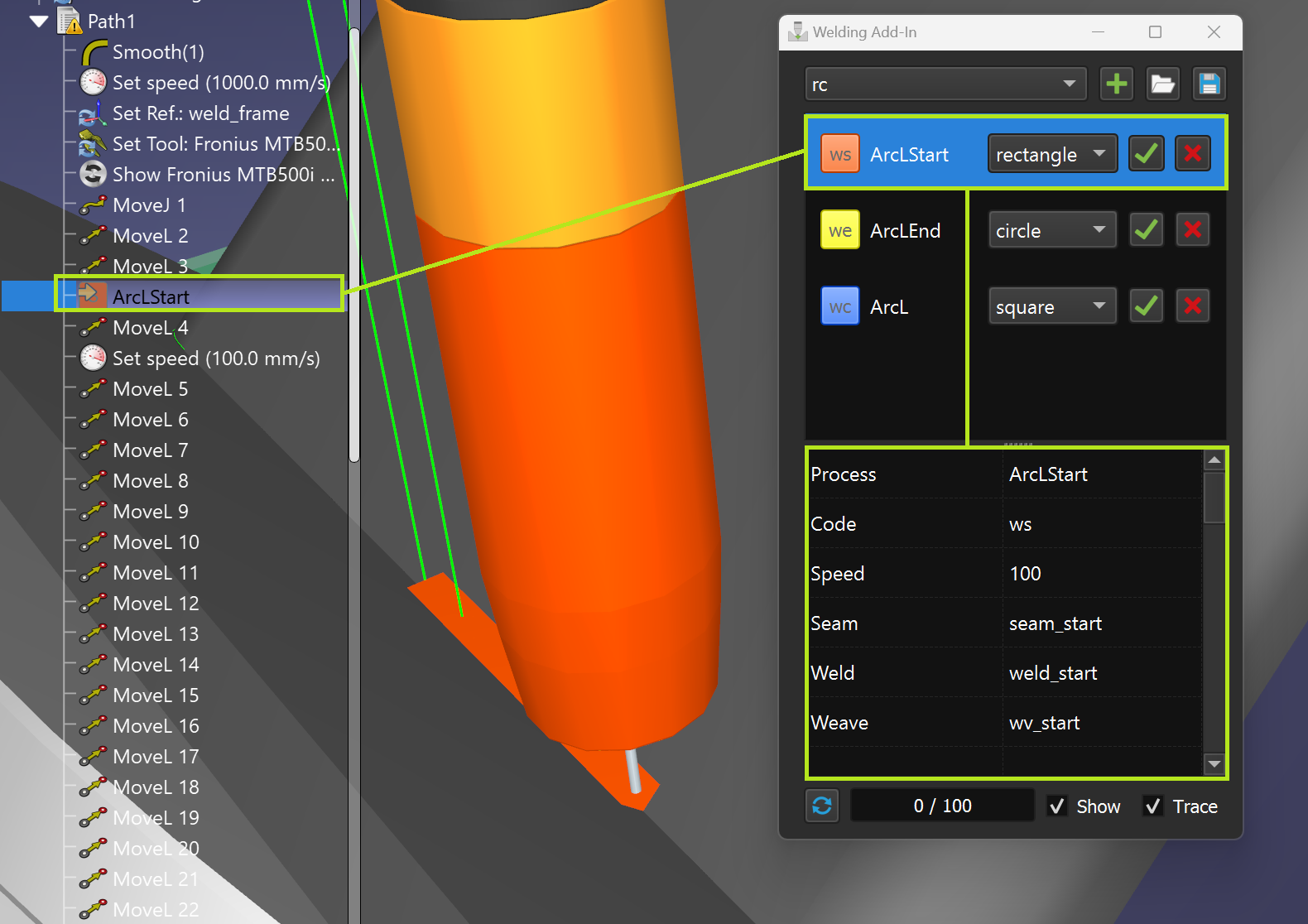

您可以通过选择指令列表 (9) 中的一行来访问参数。此外,在程序执行过程中或双击相应程序指令时,指令行会自动高亮显示:

Addin Welding - 图片 9

指令代码和图标颜色

您可以通过点击指令代码按钮来设置指令和相应路径的颜色(确保先选中指令行):

Addin Welding - 图片 10

注意:默认情况下只支持以下指令类型(代码):

1.WS - 焊接启动说明

2.WC - 焊接继续指导

3.we - 焊接结束指令

4.rc - 自定义插入代码指令

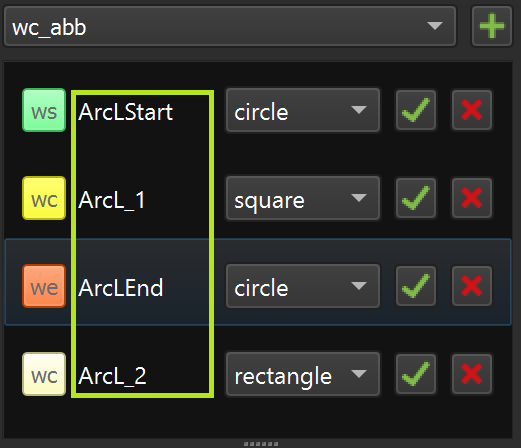

指令名称

指令列表中的每条指令都应有一个唯一的名称("进程 "参数的值):

Addin Welding - 图片 11

提示:要使用同一模板添加多条指令,应重命名第一条指令,然后在每次需要添加新指令时使用新名称添加其他指令。

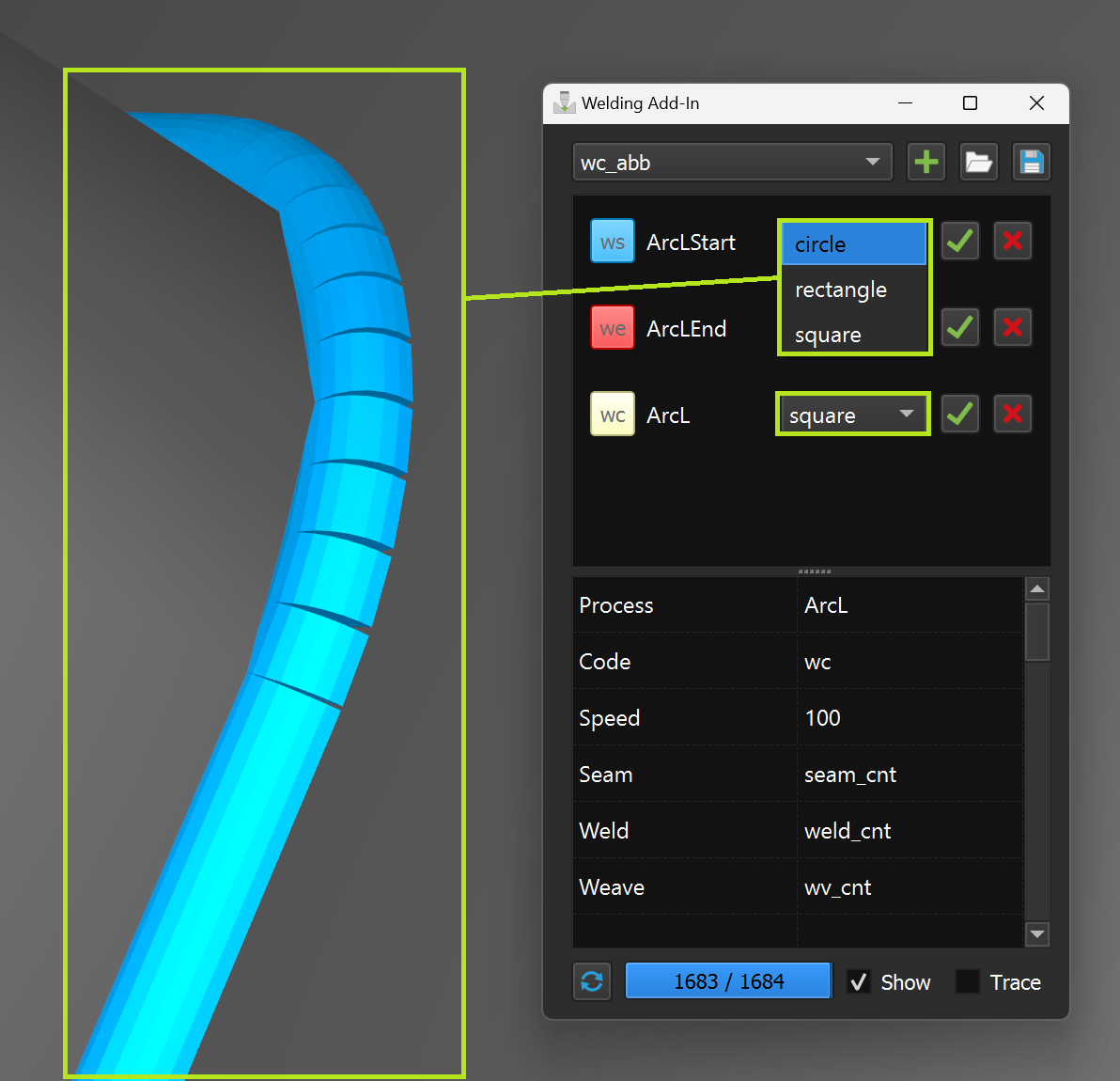

路径形状

如果指令模板有路径形状定义,可以从下拉菜单中选择:

Addin Welding - 图片 12

提示:您可以使用自己的形状。模型文件名和模板中的 "形状 "参数值应相同。默认使用以下包含形状模型的文件夹:
C:\RoboDK\Addins\com.robodk.app.welding\WeldingAddIn\models

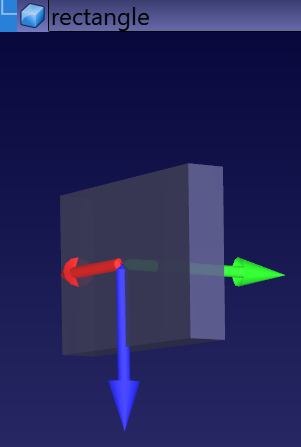

提示:如果您添加了自己的路径元素模型,可以查看所提供的模型之一,了解如何相对于世界坐标系正确放置路径元素:

Addin Welding - 图片 13

在程序序列中添加指令

可以在 RoboDK 程序序列中添加一条指令或一对按顺序选择的指令。

提示: 如果是单项选择(在插件端),指令 "ws"、"wc "和 "rc "将添加到 RoboDK 程序端的选定程序指令之前。而 "we "类型的指令将添加到所选序列之后。

提示:在多选的情况下(插件端),第一条选定指令将添加到 RoboDK 程序中选定程序指令之前,第二条选定指令添加到选定序列之后。

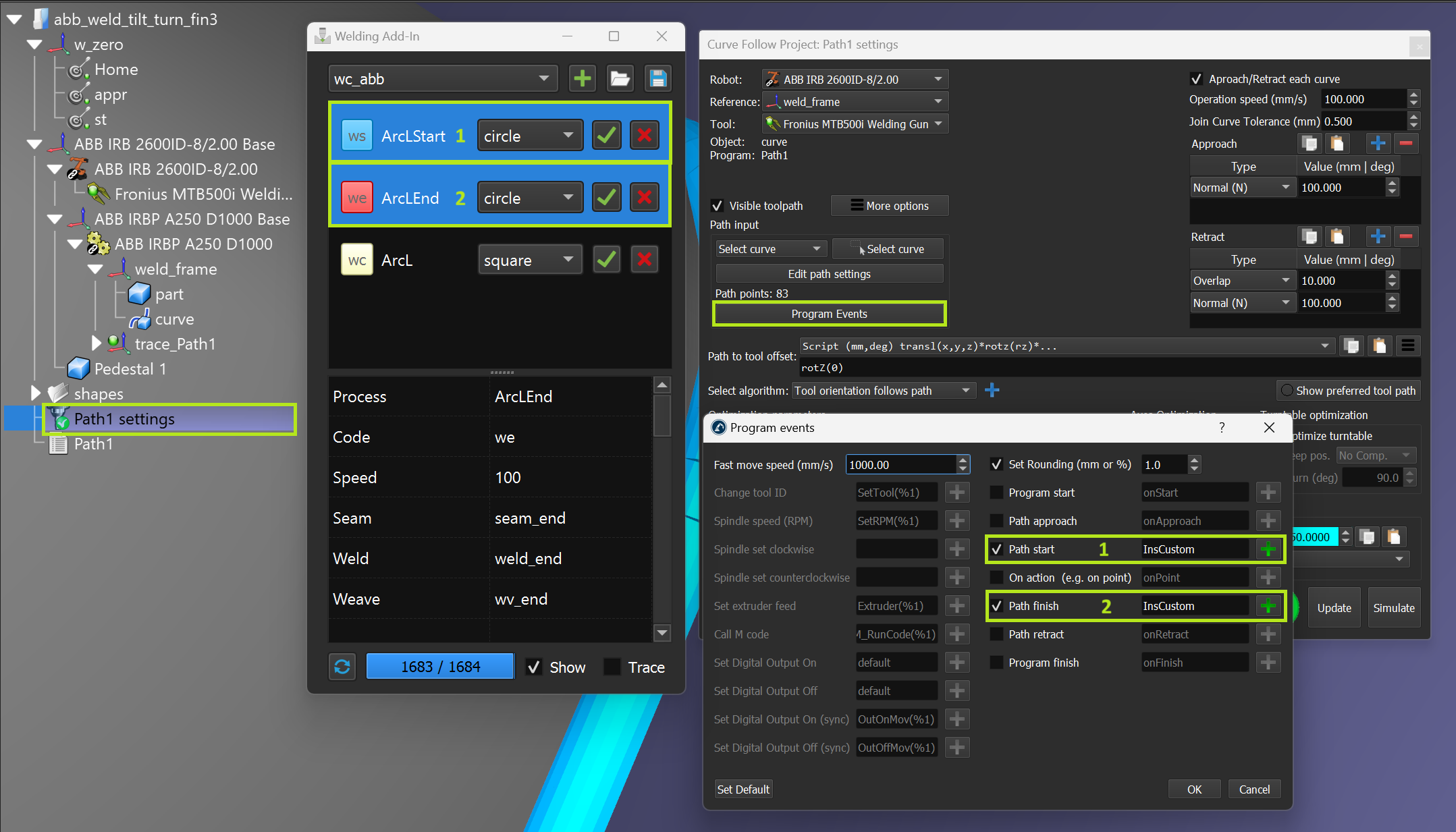

提示: 也可以用同样的方法应用CFP 的焊接指令。选择序列中的 1st和 2nd指令将被添加到程序事件设置中。

Addin Welding - 图片 14

从列表中删除指令

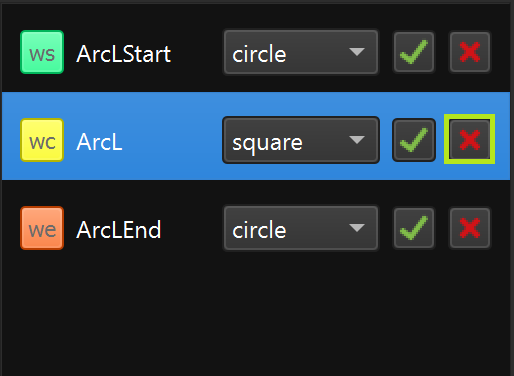

点击 "X "按钮可从指令列表中删除指令。

Addin Welding - 图片 15

参数

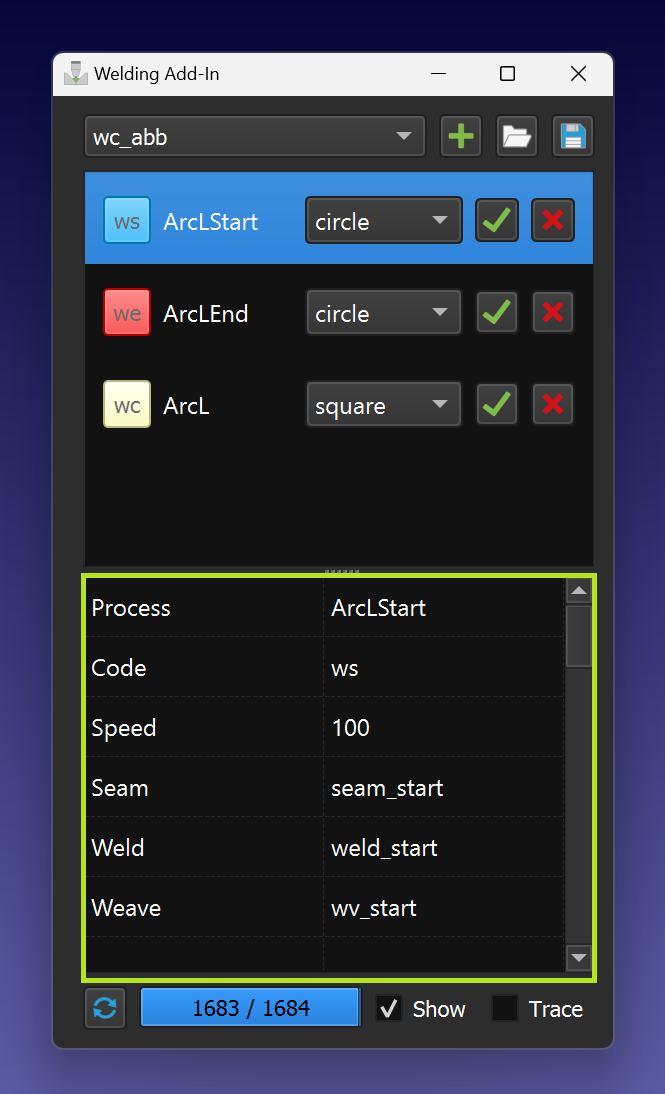

您可以直接在参数表中更改参数。更改内容可自动保存。

Addin Welding - 图片 16

参数导入/导出

您可以导入带参数的整个指令列表,或使用导入/导出功能导出所有数据。

Addin Welding - 图片 17

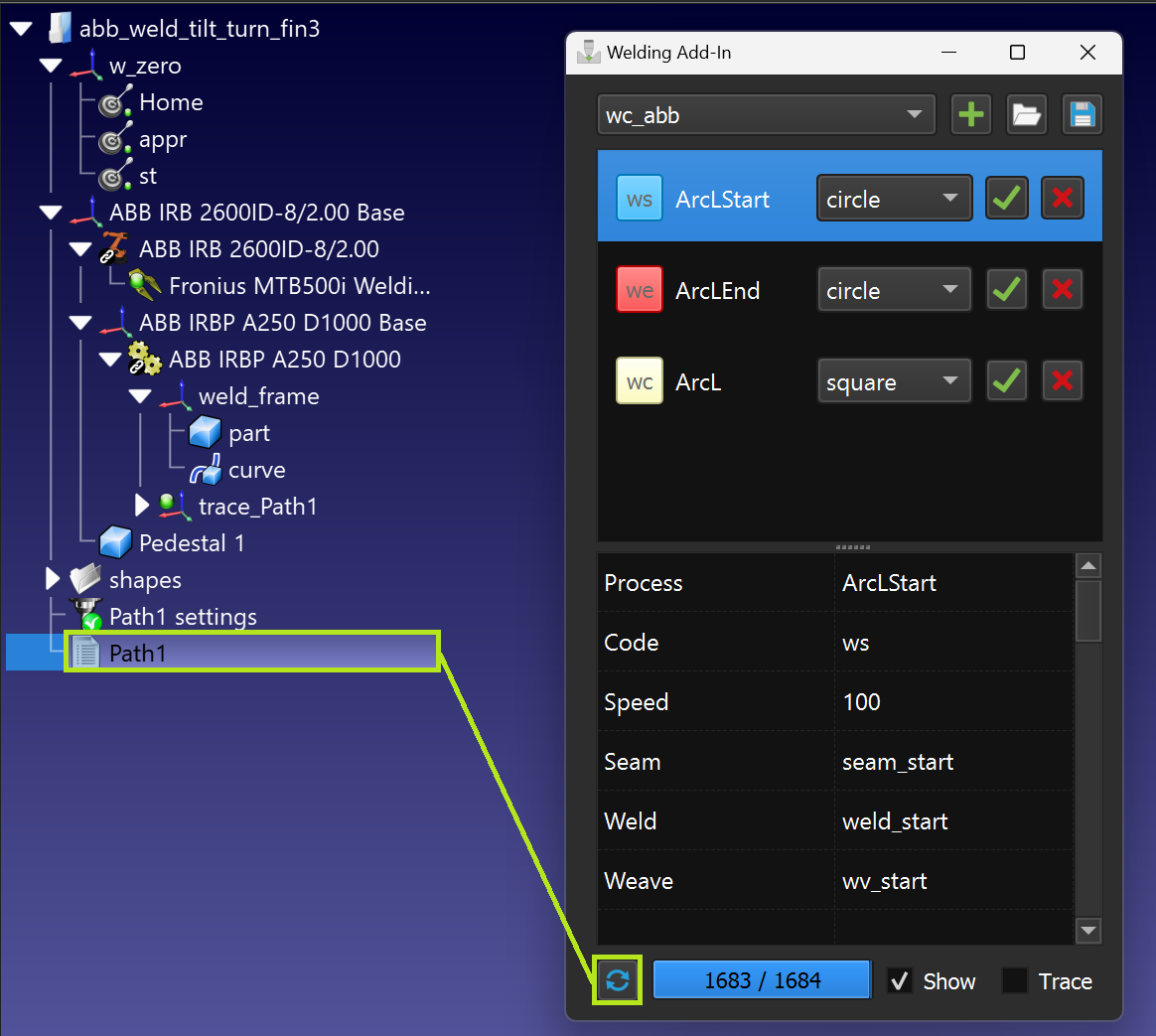

路径建设

您可以使用所选程序的 "构建 "功能来构建路径(需要包含焊接指令)。

Addin Welding - 图片 18

提示:进度条显示路径构建的进度,"显示 "复选框控制路径模型的可见性。

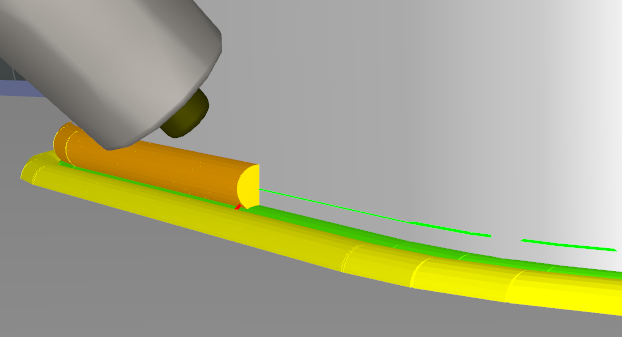

路径追踪

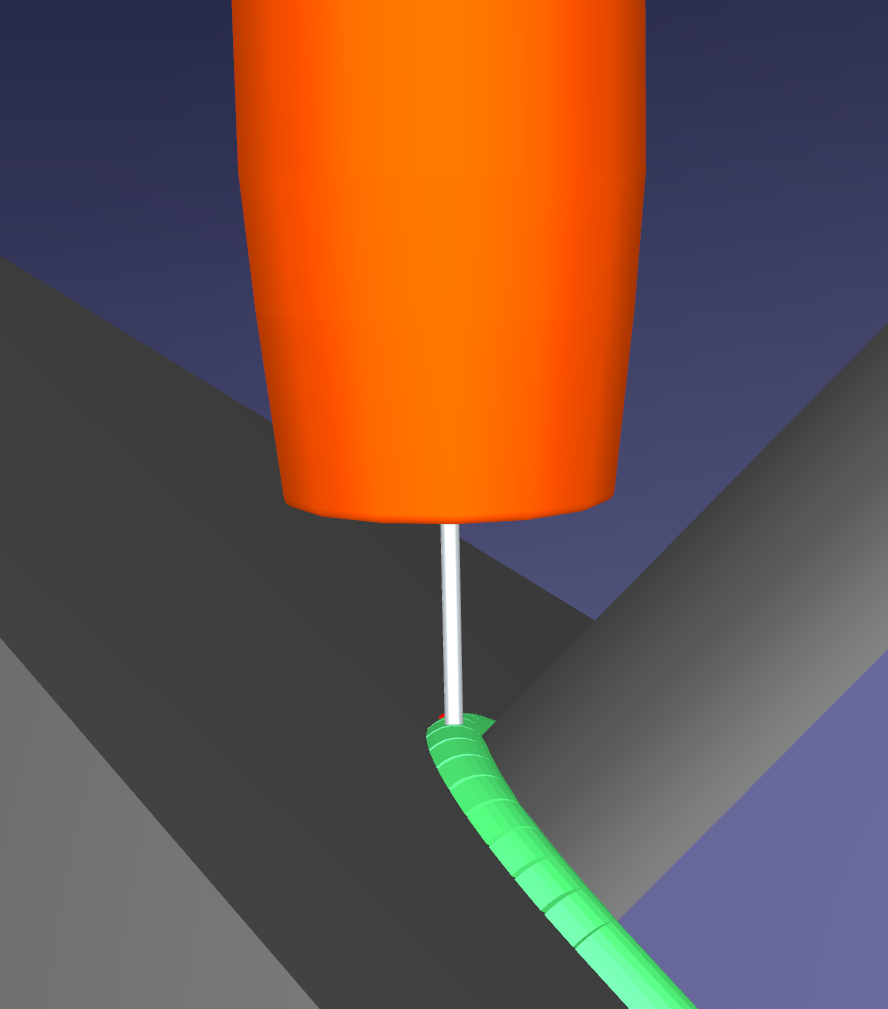

通过启用 "跟踪 "选项,可以查看机器人沿焊接路径移动时如何涂抹焊接材料。

Addin Welding - 图片 19

Addin Welding - 图片 20

注:远程 TCP 优化算法("机器人保持物体 "和 "机器人保持物体并遵循轨迹")将在未来的更新中为跟踪功能提供支持。

支持的后处理器

焊接插件提供模拟和离线程序功能。在输出程序中添加了针对机器人控制器的特定指令。越来越多的后处理器支持焊接插件指令,其中包括

1.ABB RAPID IRC5

2.ABB RAPID S4C

3.发那科(Fanuc) R30i

4.川崎(Kawasaki)

5.库卡(Kuka) KRC2 DAT

6.安川(Motoman)

如需添加对特定控制器的支持,请联系我们。

ABB 焊接模板

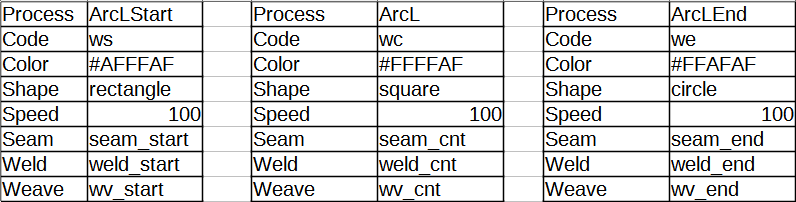

模板 abb_ws.csv、abb_wc.csv 和 abb_we.csv 分别用作焊接开始 (ArcLStart)、焊接继续 (ArcL) 和焊接结束 (ArcLEnd) 命令的 ABB 焊接模板。这些模板中的参数 "Seem"、"Weld "和 "Weave "必须等于实际控制器上相应焊接变量的名称。

Addin Welding - 图片 21

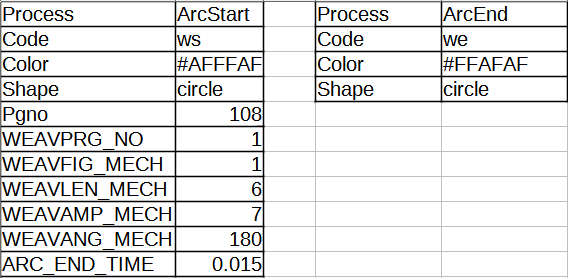

发那科(Fanuc)焊接模板

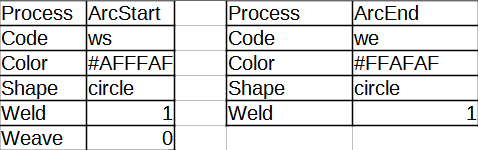

fanuc_ws.csv 和 fanuc_we.csv 模板分别用作 ArcStart 和 ArcEnd 命令的发那科(Fanuc)焊接模板。ArcStart 可再次用于在过程中直接更改焊接模式。这些模板中的 "焊接 "和 "编织 "参数必须等于实际控制器上相应焊接变量的值。

Addin Welding - 图片 22

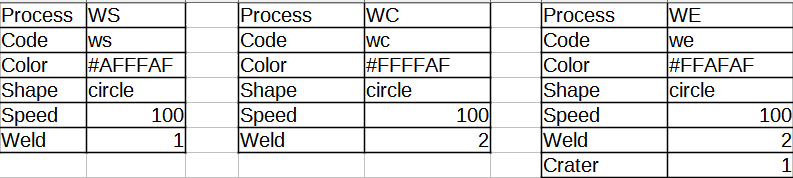

川崎(Kawasaki)焊接模板

模板 kawasaki_ws.csv、kawasaki_wc.csv 和 kawasaki_we.csv 分别用作焊接开始(WS)、焊接继续(WC)和焊接结束(WE)命令的川崎焊接模板。这些模板中的 "焊接 "和 "弧坑 "参数必须等于实际控制器上的相应焊接变量(如 W1SET 和 W2SET 数字)。

Addin Welding - 图片 23

提示:您可以使用 RoboDK 中的 "插入代码 "指令,添加带有焊接参数的 W1SET 和 W2SET 指令。

注:RoboDK 焊接命令适用于其后的移动,但 AS 语言焊接命令会将移动的焊接参数设置到这些命令中指定的位置。

库卡(Kuka)焊接模板

kuka_ws.csv 和kuka_we.csv 模板分别用作 ArcStart 和 ArcEnd 命令的库卡焊接模板。ArcStart 模板中的参数必须等于实际控制器上相应焊接变量的值。

Addin Welding - 图片 24

安川(Motoman)焊接模板

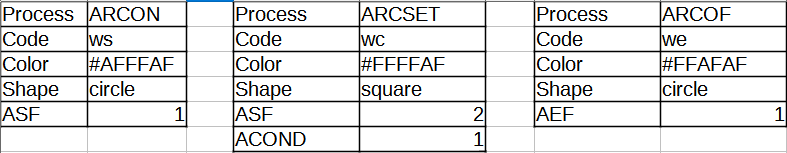

模板motoman_ws.csv、motoman_wc.csv 和motoman_we.csv 分别用作焊接开始(ARCON)、焊接继续(ARCSET)和焊接结束(ARCOF)命令的安川(Motoman)焊接模板。这些模板中的参数 "ASF"、"ACOND "和 "AEF "必须等于实际控制器上相应焊接变量的值。

Addin Welding - 图片 25
