链接程序

运动规划器也可以通过类似方式将两个不同的程序链接在一起。这将在两个程序之间生成一条无碰撞路径,并创建一个新的主程序。

以焊接为例,按照以下流程创建两个示例程序:

1.在“对象参考”参考坐标系下创建 4 个目标(在工作站树中右键单击“对象参考”,然后勾选“激活参考坐标系”)。然后通过四次选择“程序” Collision Avoidance - 图片 23➔“教导目标”,或四次按下 Ctrl+T 键来创建四个目标。

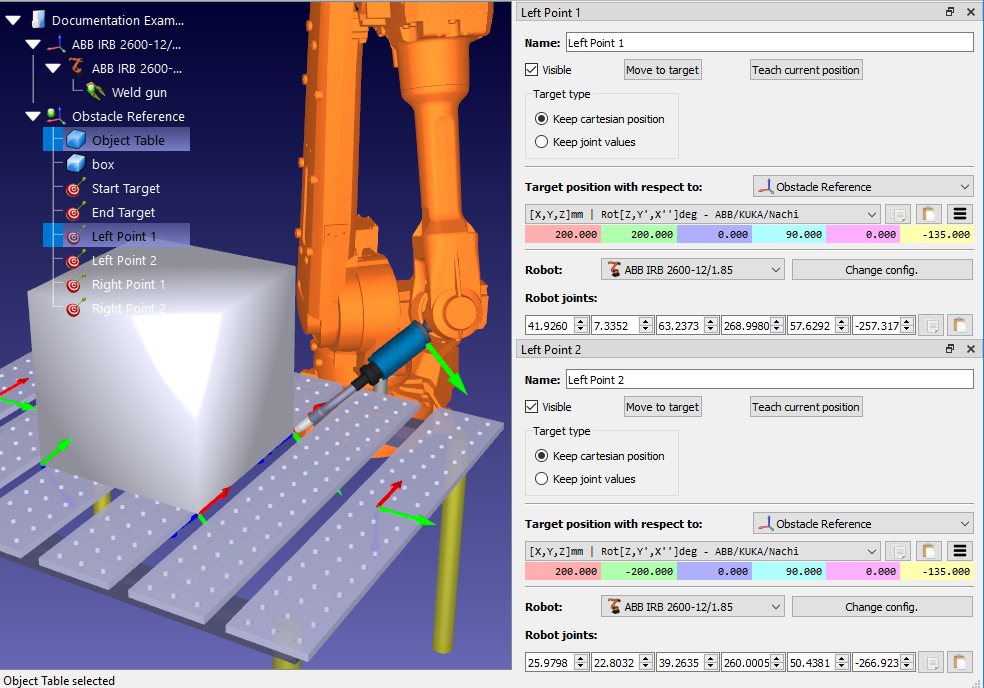

3.在工作站树中依次选择每个新目标,然后输入以下名称和数值。要更改目标名称,请按 F2 键或右键单击目标并选择重命名。要更改目标值,请按 F3 键弹出目标面板,或右键单击目标并选择选项。在标有"目标位置相对于:Object Reference"的部分中输入新数值。

a.名称:"Left Point 1 "值: 200、200、0、90、0、-135

b.名称:" Left Point 2"值: 200、-200、0、90、0、-135

c.名称:"Right Point 1" 值:-200, 200, 0, 90, 0, 135

d.名称:"Right Point 2" 值:-200, -200, 0, 90, 0, 135

Collision Avoidance - 图片 24

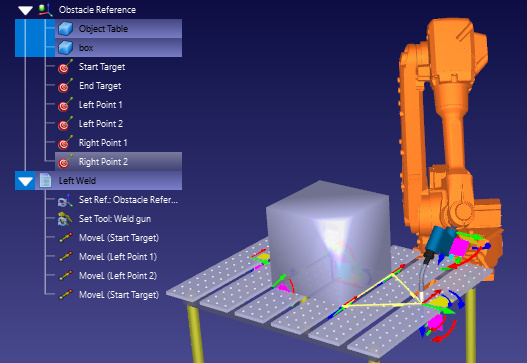

4.创建第一个程序:

a.转到“程序”➔ Collision Avoidance - 图片 25 “添加程序”

b.将程序重命名为"Left Weld"(左侧焊接),首先在工作站树中选择该程序,然后按 F2 或右键单击并选择重命名。

c.将以下目标作为线性指令添加:首先在工作站树中选中目标,然后选择“程序”➔Collision Avoidance - 图片 26 “移动线性指令”:起始目标、左点 1、左点 2、起始目标。

d.将以下目标添加为线性指令,首先在工作站树中选择目标,然后选择程序➔直线运动指令:Start Target、Left Point 1、Left Point 2、Start Target。

Collision Avoidance - 图片 27

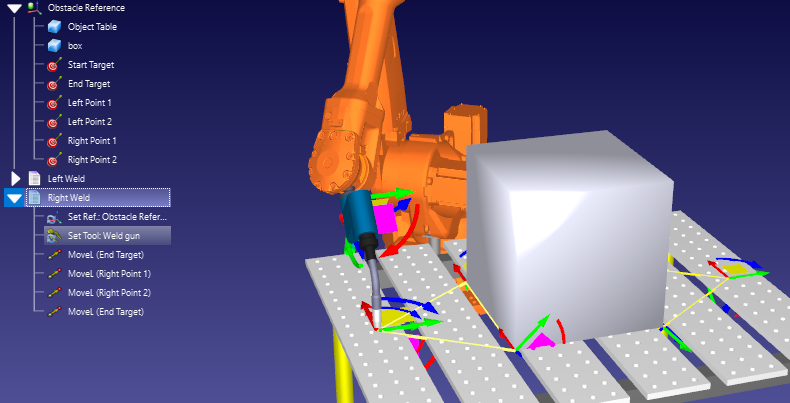

5.以同样的方式创建第二个名为"Right Weld"的程序,这次添加以下目标:End Target、Right Point 1、Right Point 2、End Target。

Collision Avoidance - 图片 28

请注意,这两个示例程序并未包含控制焊枪启停的指令。在实际应用中,必须添加这些命令。

要使用运动规划器链接任意两个程序,请使用以下流程:

1.使用上一节(链接目标)所述的两种方法中的任何一种选择这两个程序。

2.右键点击任一程序并选择Link selected programs。如果打开了无碰撞运动规划器面板,同样可以通过点击Link selected targets/programs实现。

此时会自动生成一个名为"MainSafe"的新程序,运行第一个程序,进行无碰撞移动,然后运行第二个程序。这个主程序可以像其他程序一样进行修改和重命名。
