计算机视觉
RoboDK 提供了许多用于模拟、开发和部署计算机视觉系统的实用程序。RoboDK 允许您模拟2D 和 3D 相机，以开发和训练计算机视觉算法。您还可以集成真实的 2D 和 3D 相机。
本文档将帮助您完成模拟相机的一些步骤。
注：您可以在 API 帮助文档部分找到更多示例：https://robodk.com/doc/en/PythonAPI/examples.html#camera-2d。
模拟相机可以让你看到相机所看到的一切。您可以指定相机参数，如传感器尺寸、像素大小、视场等，然后就能看到相机的模拟视图。您可以将相机安装到机器人上，也可以让它们保持静止不动。
添加相机需要将其固定在一个锚点上，以确定其位置。这通常需要使用参考坐标系。
1.选择程序➔ 添加参考坐标系，创建新坐标系。更多信息请参阅入门部分。
2.将坐标系放置在所需的相机位置，其中 XYZ 坐标为相机位置，Z+ 轴代表瞄准方向，Y+ 轴代表向下方向。
3.选择连接➔ 模拟 2D 相机并选择参考坐标系。
现在，您已经在锚点上安装了一个默认相机。
提示：如果锚点发生变化，相机位置将自动更新，这样您就可以轻松地为机器人添加腕式相机。
提示：您可以通过右键单击相机并使用相机位置菜单来更改锚点。

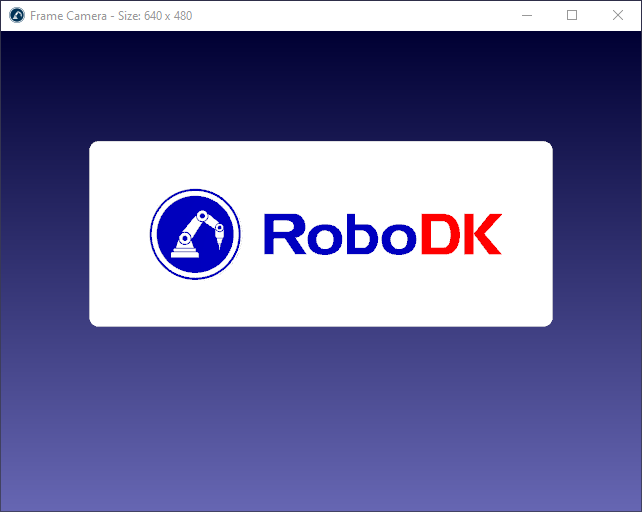

相机预览窗口可让您看到相机所看到的内容。添加新相机时，此窗口会自动打开。
要重新打开相机预览窗口，只需双击树中的相机项即可。也可以在树中右键单击它，然后选择显示相机。默认情况下，预览窗口可以调整大小、最小化或关闭（更多选项请参阅下一节）。
预览窗口打开时，三维环境中也会显示相机工作区。您可以通过右键单击相机并选择显示相机工作区来禁用相机工作区。
通过相机设置，您可以自定义相机的参数，从而在 RoboDK 的模拟环境中获得真实的相机视图。

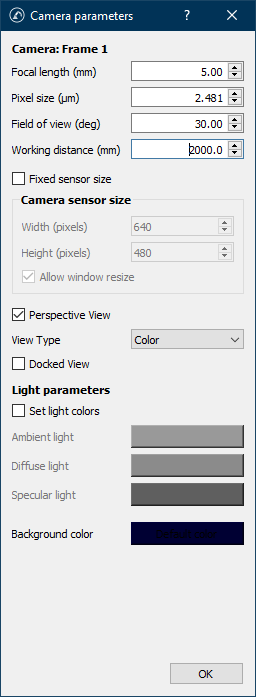

要编辑相机的设置，请在树中右击该相机，然后选择相机设置。RoboDK 为新添加的相机提供以下默认设置：
● 相机：提供锚点名称（坐标系 1）
● 焦距 (mm)：焦距，单位为毫米（5.00）。这是镜头虚拟光学中心与虚拟相机图像传感器之间的距离。更改该值会影响像素大小。
● 像素尺寸 (μm)：像素尺寸，单位为微米（2.481）。更改该值会影响视野。
● Field of view (deg)（视场角 (deg)）：视场角 (FOV)，单位为度（30.0）。这会影响相机可感知区域的大小。更改该值会影响像素大小。
● 工作距离 (mm)：工作距离，单位为毫米（2000.0）。这是相机可以感知环境的距离，超过这个距离的物体将不会成为图像的一部分。
● 固定传感器尺寸：如果不选中，相机传感器尺寸（或分辨率）由相机预览窗口的大小来设置，用户可以调整预览窗口的大小。
● 相机传感器尺寸：对于固定传感器尺寸，以像素为单位提供相机的宽度和高度。调整预览窗口大小不会影响尺寸。
● 允许调整窗口大小：允许用户在不影响传感器尺寸的情况下调整预览窗口的大小。例如，将窗口大小调整为 720p，同时保持分辨率为 4K。
● 透视图：取消选中此项将把相机变成正投影相机，消除透视。
● 视图类型：确定相机视图类型，如彩色、灰度或深度。视图类型将根据相关数据改变输出图像。
● 停靠视图：允许将预览窗口拖到工具栏上，而不是单独的浮动窗口。
● 设置光色用自己的光色（环境光、漫反射光和镜面反射光的颜色）覆盖默认光色。它不会影响背景颜色，而且只与 "颜色 "视图类型兼容。
● 背景色：无限远处未知物体的颜色。如果从相机传感器到工作距离没有遇到任何物体，则使用这种颜色。
可以通过 API 访问所有视图类型的相机图像。例如，您可以以磁盘文件或纯数据的形式获取彩色图像（8 位）、灰度图像（8 位）和深度图（8 位或 32 位）。
访问模拟相机的数据，可以通过第三方图像资源库或自己的图像资源库进行外部处理。
虽然 RoboDK 没有提供自己的成像资源库，也没有与之关联，但我们的 Python API 提供了处理 2D 和 3D 图像数据的示例代码。涉及以下主题：
● 获取图像数据并以直播形式显示。
● 使用棋盘图案校准针孔相机。

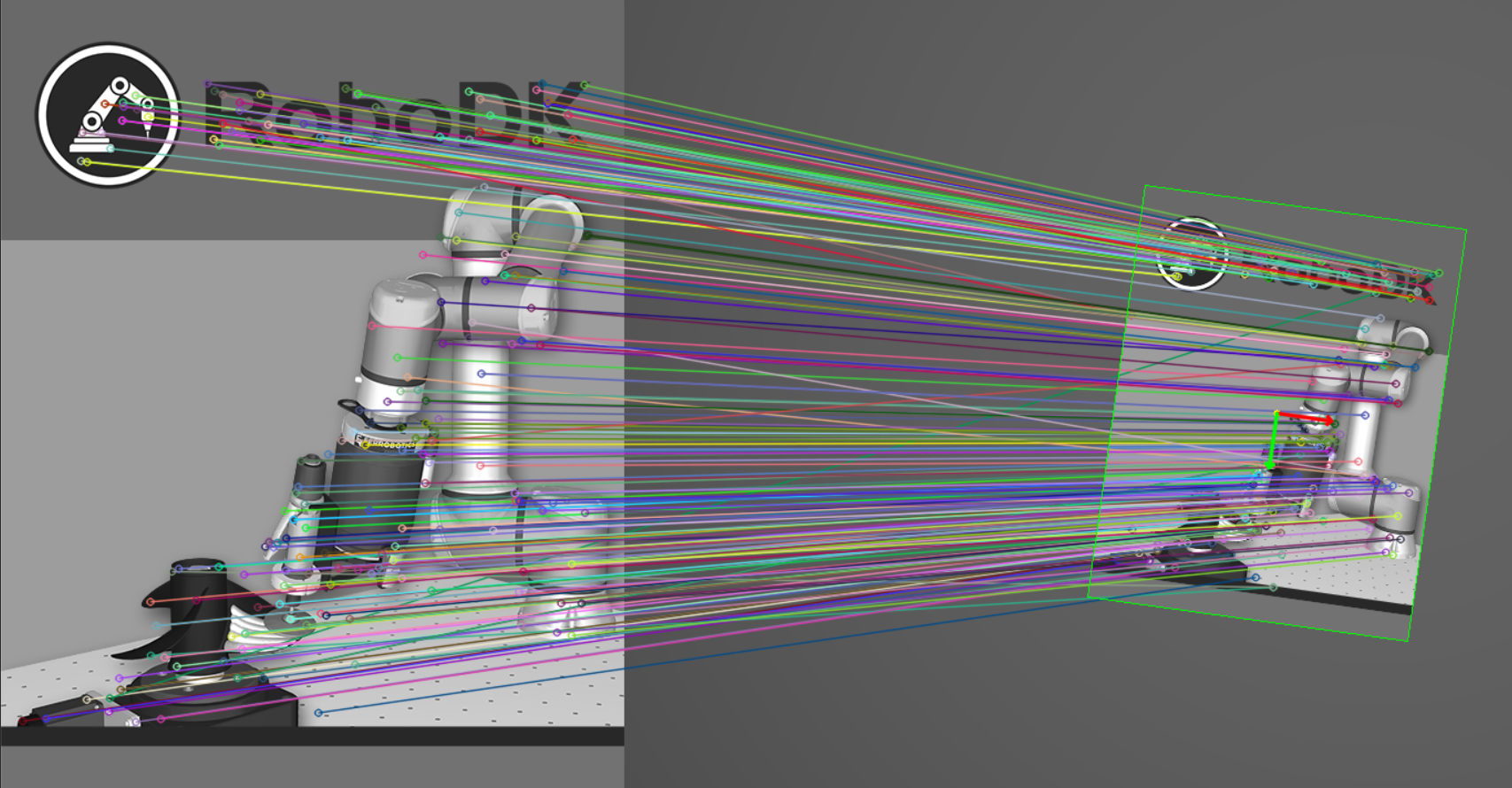

● 利用支持的模式估算相机的位姿。
● 将模拟相机图像应用于增强现实的硬件相机馈送。
● 读取条形码和 QR 码
● 检测圆球、参考图像、表面积、轮廓、图像瞬间等特征。

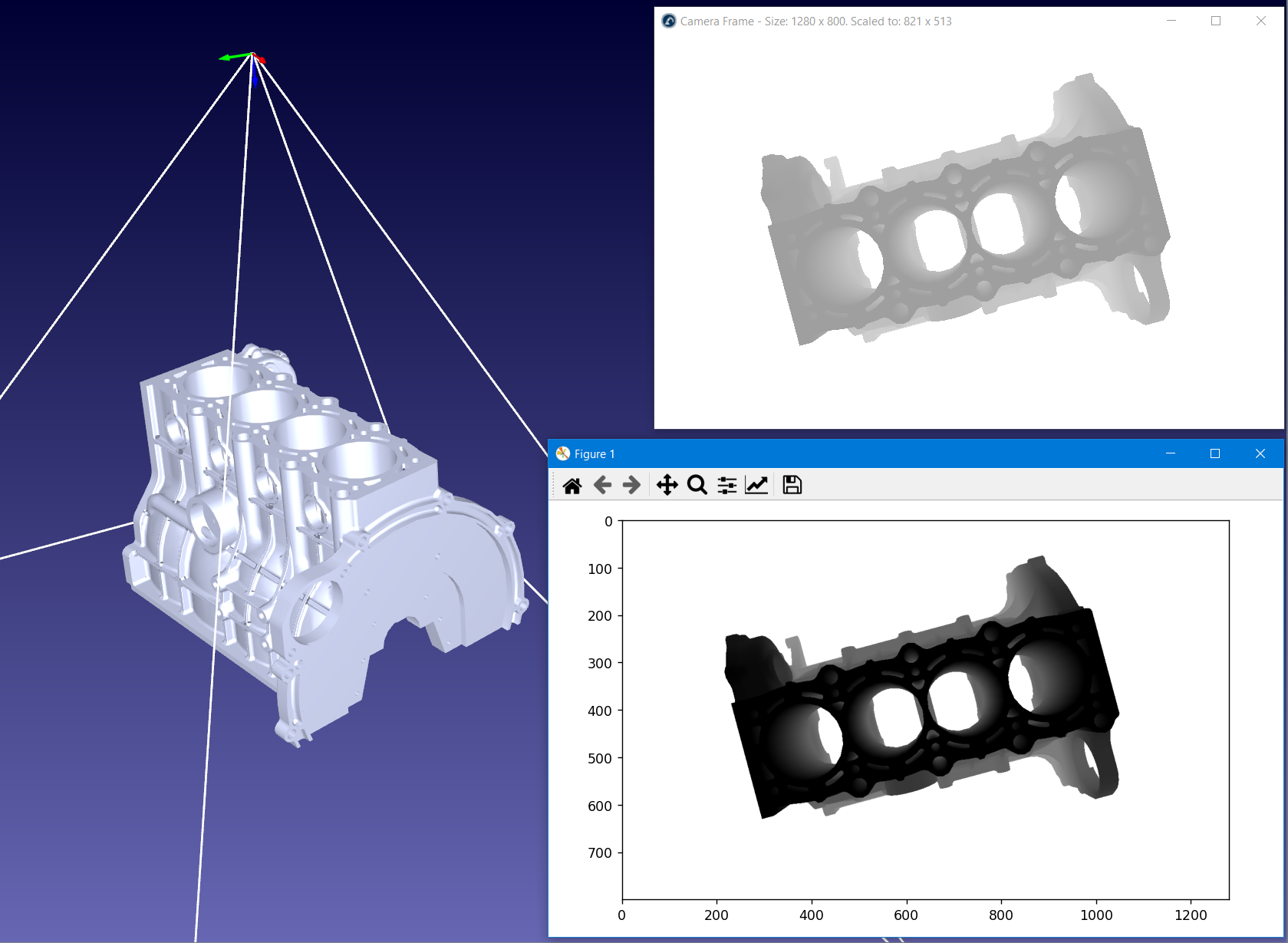

● 读取深度图，将其处理成点云，重建网格，创建 3D 实时流。
要访问我们的 Python API 示例，请点击此链接：https://robodk.com/doc/en/PythonAPI/examples.html。

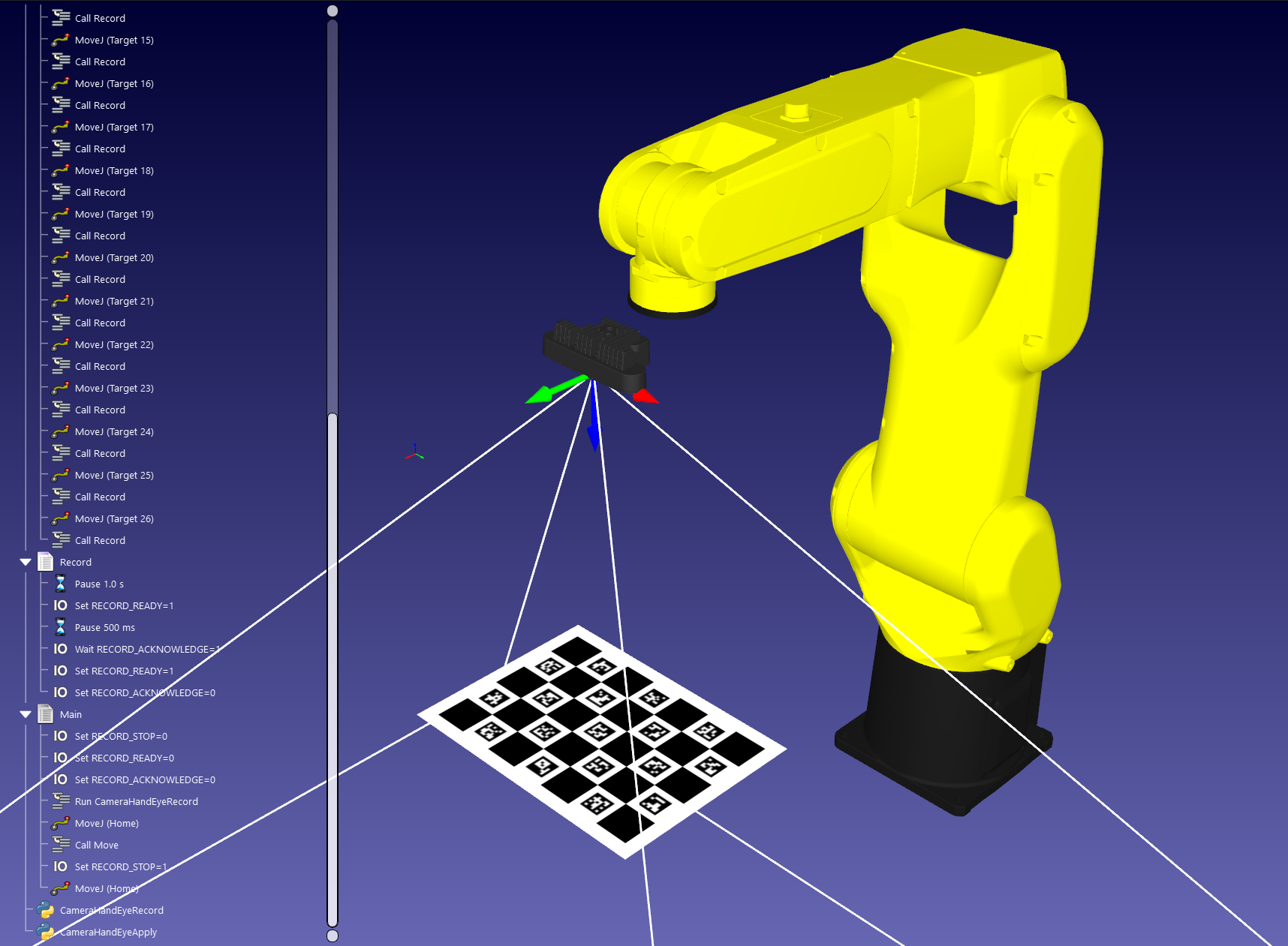

手眼校准是校准相机相对于机器人法兰或工具的位置的过程。
RoboDK 允许您模拟手眼校准过程。您可以使用相同的程序校准相对于机器人法兰或工具的真实相机。
您可以在 Python 版 RoboDK API 的示例部分找到一个完整的工作示例：https://robodk.com/doc/en/PythonAPI/examples.html#camera-hand-eye-calibration。
本节将举例说明如何将计算机视觉与制造流程相结合。
大多数集成了计算机视觉的示例都需要进行一些编码，以充分发挥计算机视觉算法的潜力。

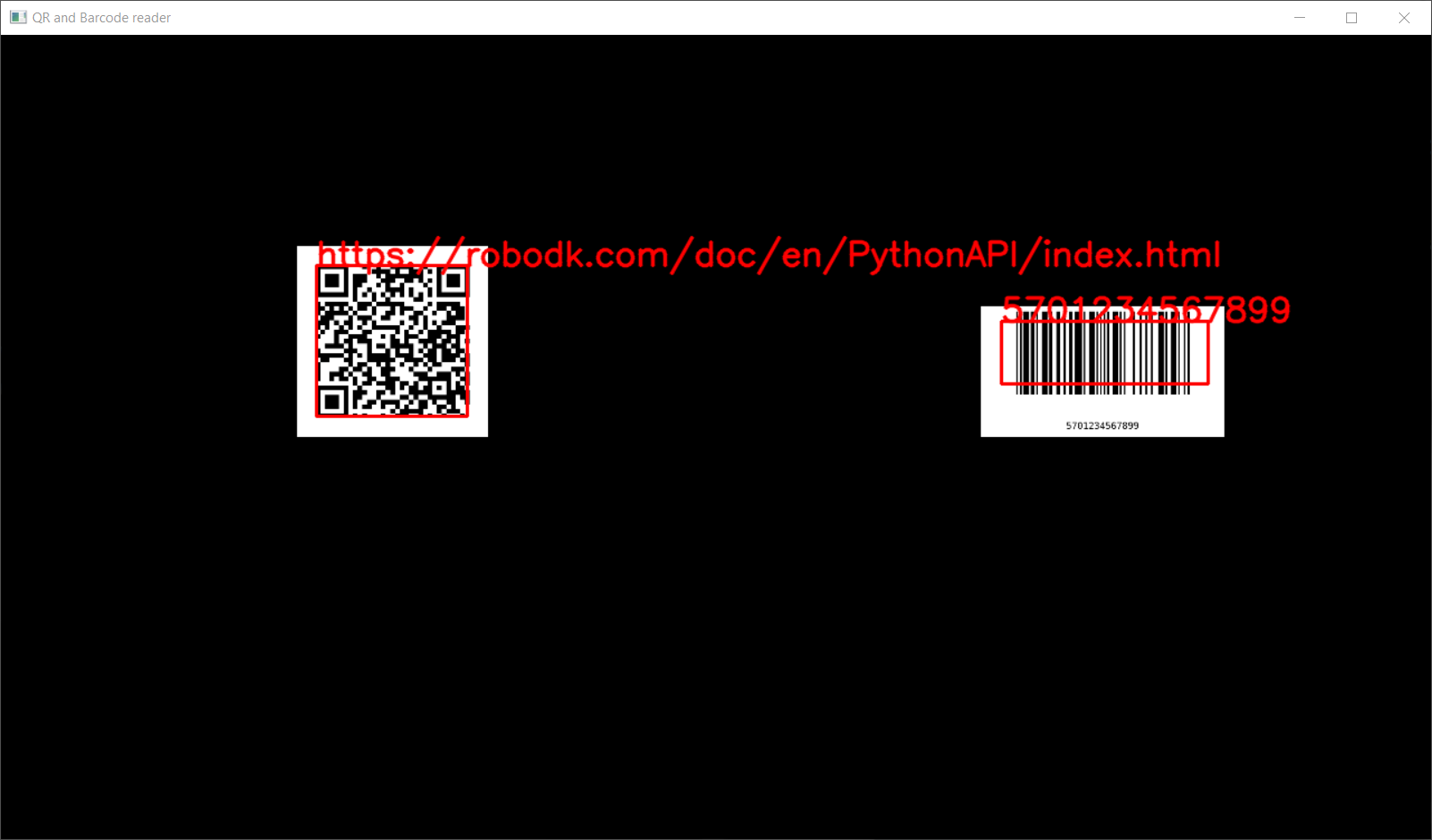

通过 RoboDK 中的模拟相机，您可以自动读取条形码，包括 QR 码、EAN-13 和UPC-A 1D 条形码。
您可以在 RoboDK 中拖放条形码图像，并创建一个指向您的条形码的新模拟相机。
您可以在 RoboDK Python API 部分找到示例：https://robodk.com/doc/en/PythonAPI/examples.html#qr-codes-and-barcodes
您可以通过 RoboDK 中的模拟相机获得物体位置的估计值（2D 位姿）。
您可以在 RoboDK API 示例部分找到该示例：https://robodk.com/doc/en/PythonAPI/examples.html#object-detection
