CAD

CAD 部分(计算机辅助设计)允许您指定与导入参数文件(STEP/STP IGES/IGS)以及在 3D 环境中显示这些文件相关的设置。

提示:如果导入 3D 文件的时间比平时长,请选择快速导入设置

提示:有关这些设置的更多建议,请参阅导入 STEP/IGES 部分

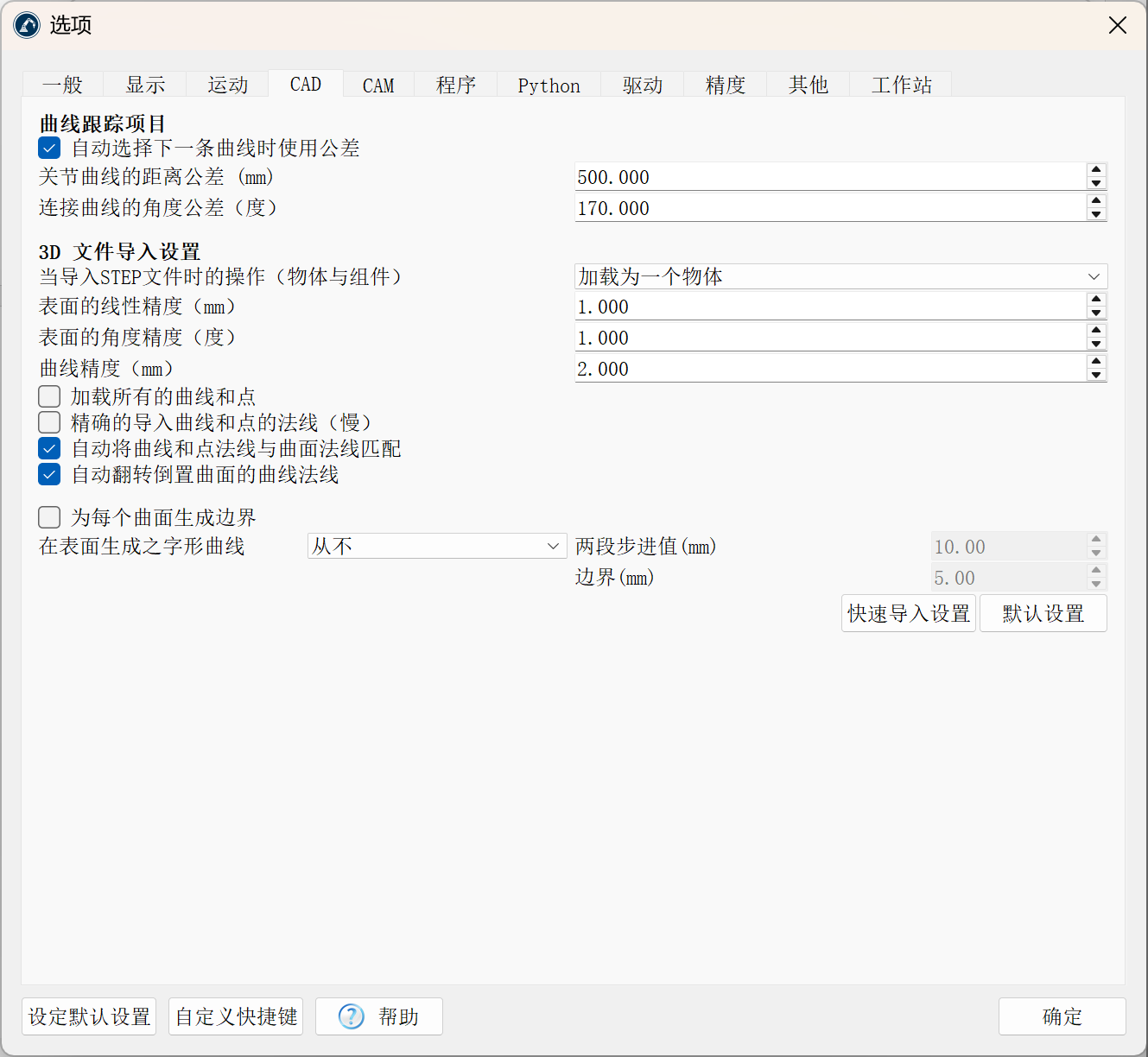

Options Menu - 图片 9

提高曲面的线性/角度精度,可以更快地导入文件。降低这些值可提高导入物体的精度。

如果我们使用的是曲线或点追踪项目(从实用工具菜单),并且使用快速导入设置,则无法选择这些类型参数文件中包含的曲线。在这种情况下,请选中 "导入所有曲线和点 "选项。

曲线精度定义了从参数文件导入曲线的精度。默认情况下,RoboDK 将导入这些文件中包含的所有曲线。此外,RoboDK 还将提取 3D 文件中的曲线边缘。

可以从每个表面自动生成 " "字形曲线,并指定两次之间的步长以及曲线与边界的距离。这对于上漆或检视应用可能很有用。
