创建拾取和投放

码垛向导要求您提供一个选取新箱的子程序和一个放置箱的子程序。PlaceBox "程序仅用于将箱从夹爪上分离,并转移到您的托盘标系上;实际放置目标将由码垛向导插件稍后自动创建。

请按照以下步骤创建拾取程序 "PickBox "和投放程序 "PlaceBox"

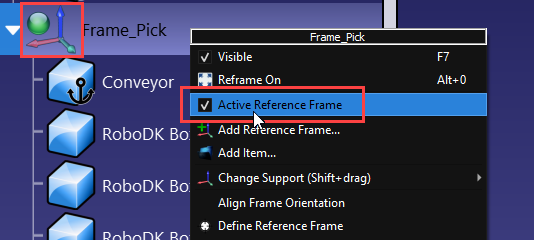

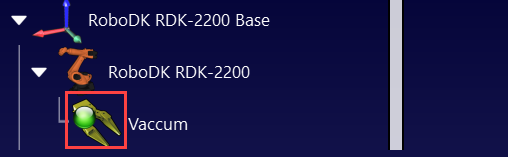

1.首先,确保激活 "Frame_Pick",并在创建新目标前激活工具。如果它们处于激活状态,就应该有一个绿色圆圈。

Palletizing - 图片 5

Palletizing - 图片 6

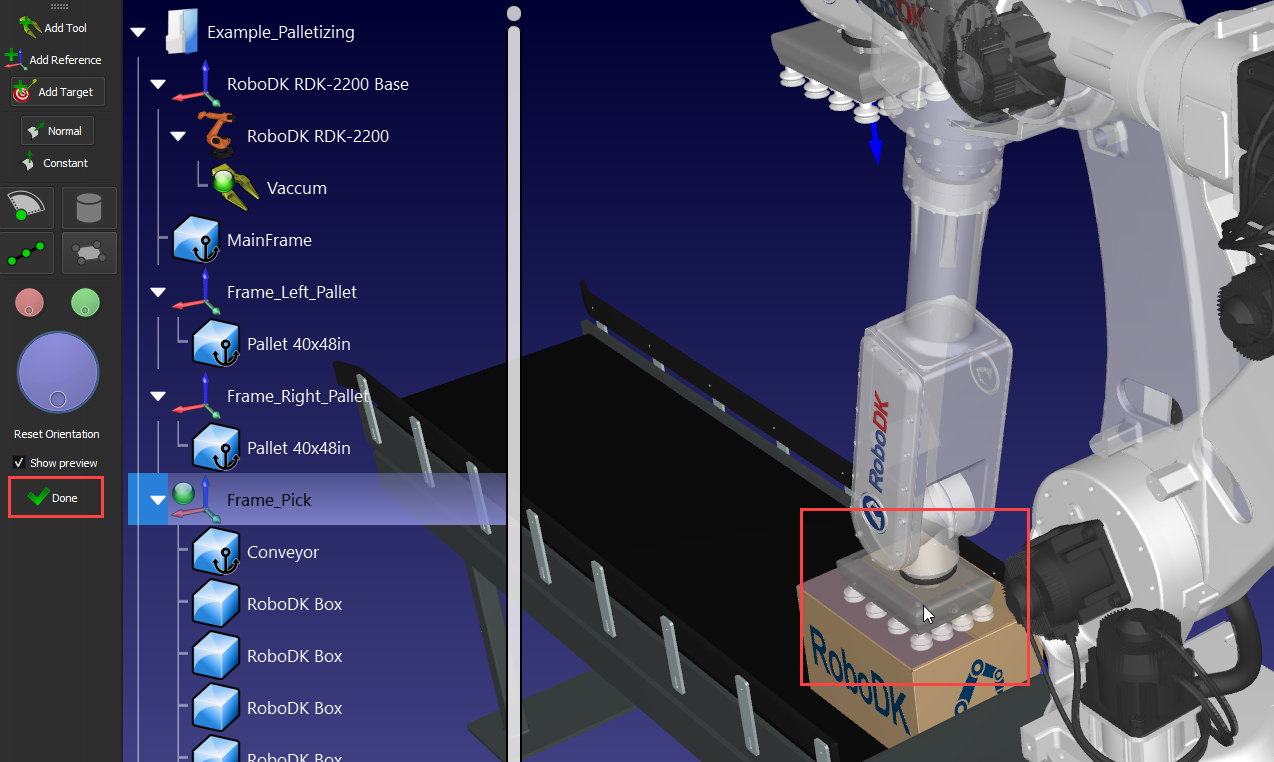

2. "程序 "选项卡中,选择 "在表面教目标"。点击箱顶部,然后 "完成"

Palletizing - 图片 7

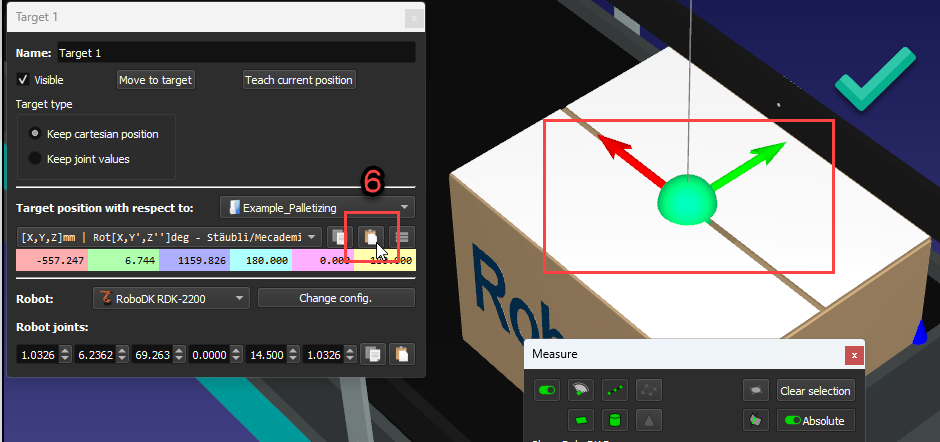

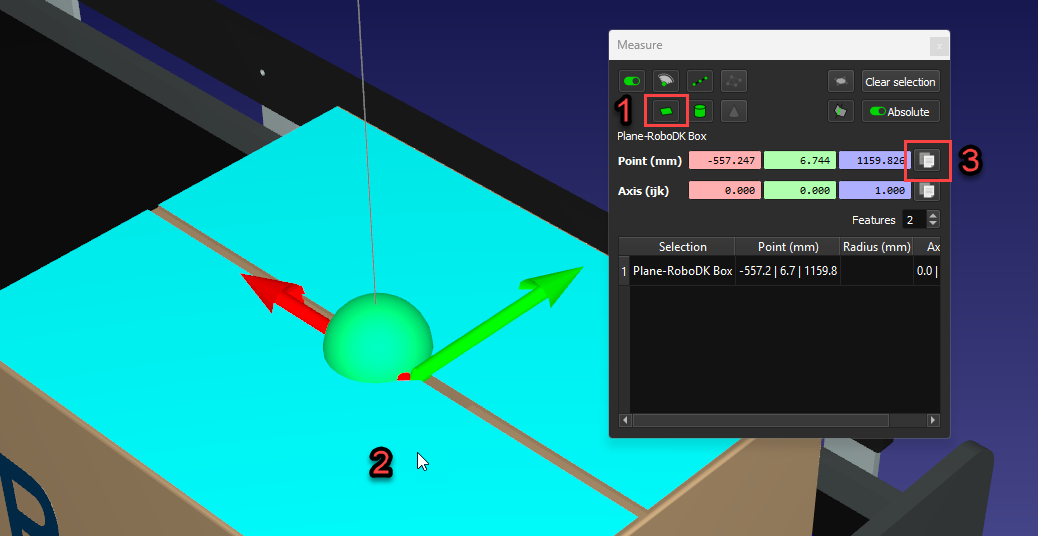

3.现在您应该在 "Frame_Pick "的底部找到第一个目标。为了确保它与箱体顶部居中,请按住 SHIFT+M 打开测量工具,然后点击箱体顶部复制数值。然后点击目标,按F3 编辑目标参数选择测站原点作为参考,然后粘贴数值。目标现在应该位于箱的中心。

Palletizing - 图片 8

Palletizing - 图片 9

Palletizing - 图片 10

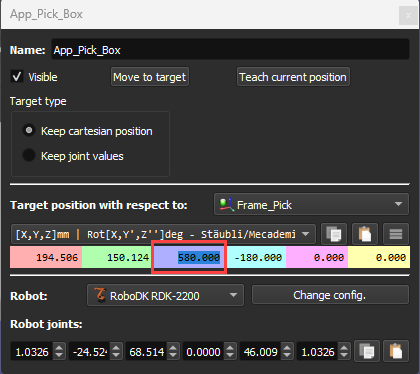

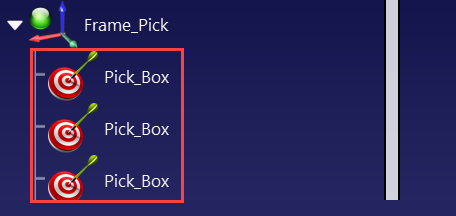

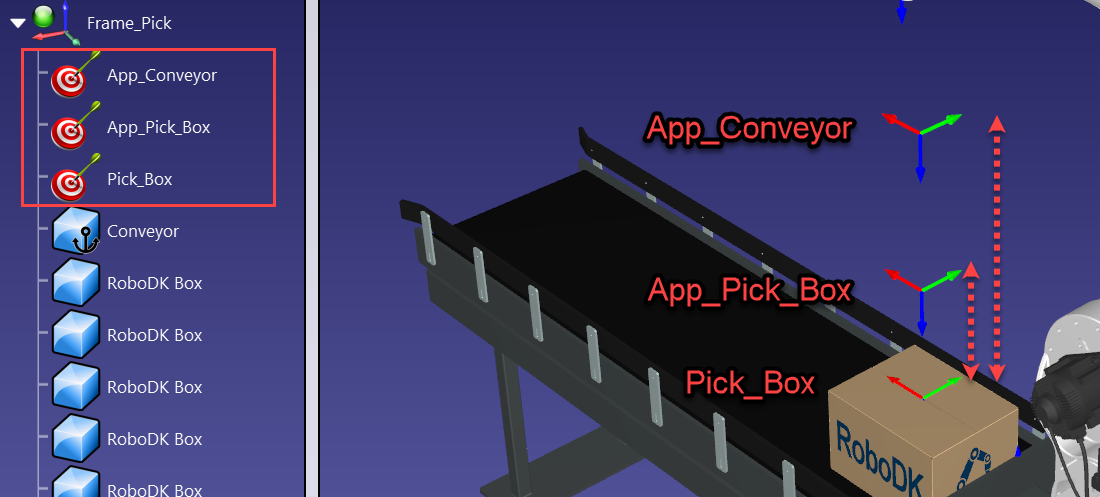

4.将目标重命名为 "Pick_Box",然后在 "Frame_Pick "中复制/粘贴两次。重新命名为 "App_Pick_Box " "App_Conveyor"。然后,编辑目标参数并使用滚轮在 Z 值上添加一些距离,直到您对目标位置感到满意为止。

Palletizing - 图片 11

Palletizing - 图片 12

Palletizing - 图片 13

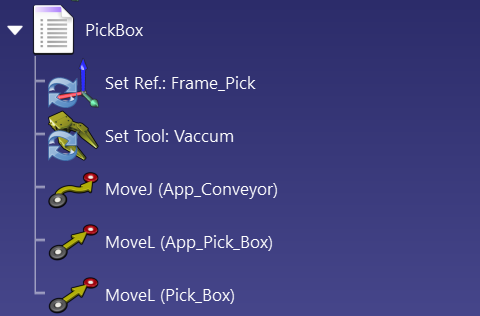

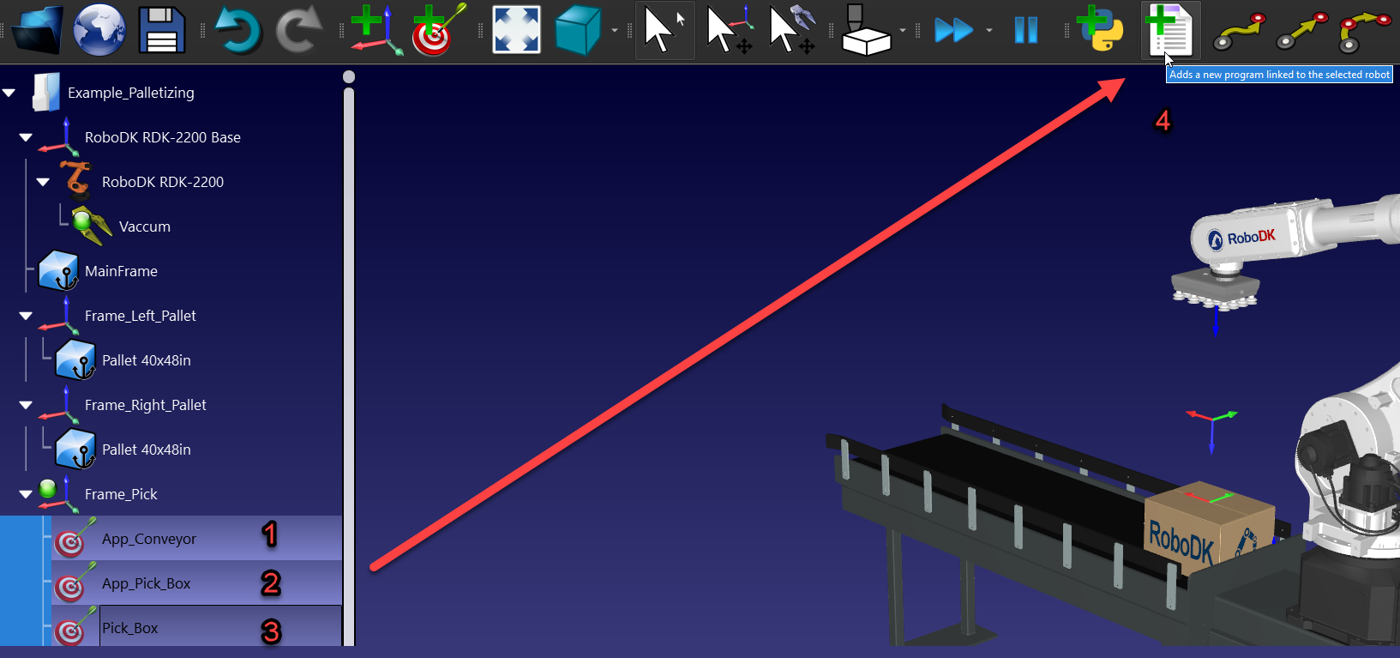

5.按住 CTRL 键,按照程序执行的顺序点击所有 3 个目标,然后点击 "创建程序"。程序会自动添加目标、工具和参考坐标系。程序重命名为 "PickBox"

Palletizing - 图片 14

Palletizing - 图片 15

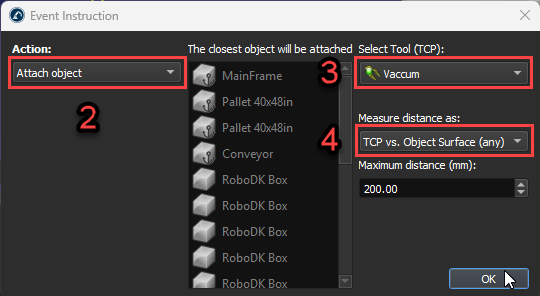

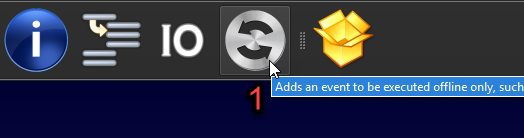

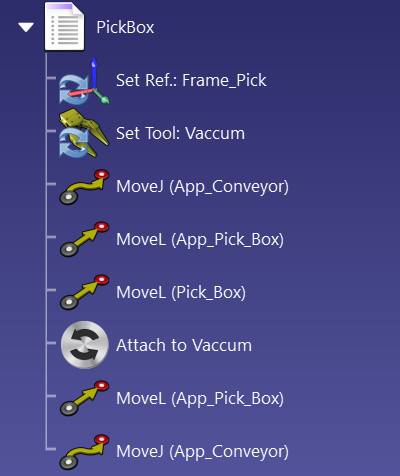

6.添加一个 "事件",选择 "附加物体",确保选中的是正确的工具,然后在测量距离选项中选择 "TCP 与物体表面(任意)"。这样就可以将箱附加到工具上。在附加事件后复制并粘贴"App_Pick_Box " "App_Conveyor "目标。现在您应该有了一个可以正常工作的拾取程序。

提示:等待下一步(创建替换程序)后再进行测试。

Palletizing - 图片 16

Palletizing - 图片 17

Palletizing - 图片 18

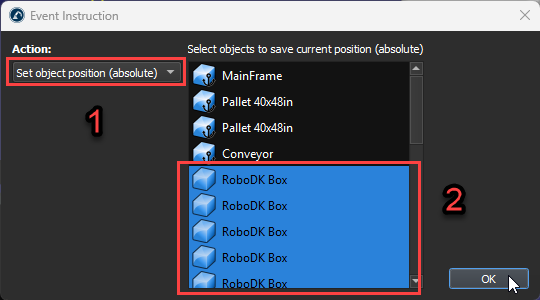

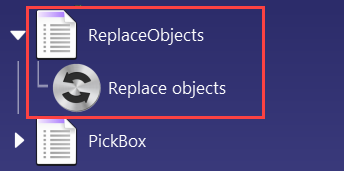

7.创建一个空程序添加一个事件,选择 "设置物体位置(绝对)",然后选择所有箱。该程序将把箱移回原来的位置,这样您就可以一键重设站台。将程序重命名为 "ReplaceObjects"

Palletizing - 图片 19

Palletizing - 图片 20

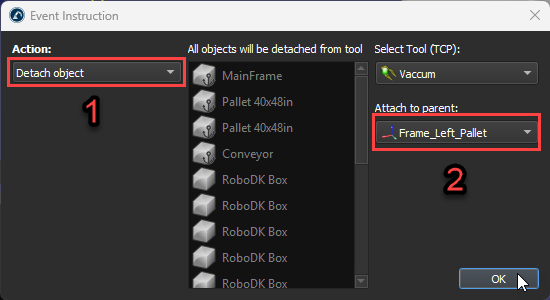

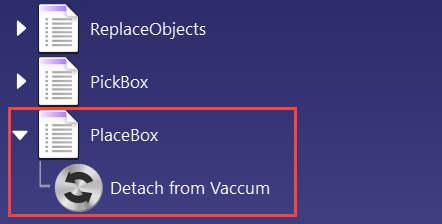

8.创建另一个空项目添加一个插件,选择 "Detach object(分离物体)",然后选择放置后希望箱附着的参考坐标系;在我们的例子中,它将是 "Frame_Left_Pallet"。将程序重命名为 "PlaceBox"

Palletizing - 图片 21

Palletizing - 图片 22

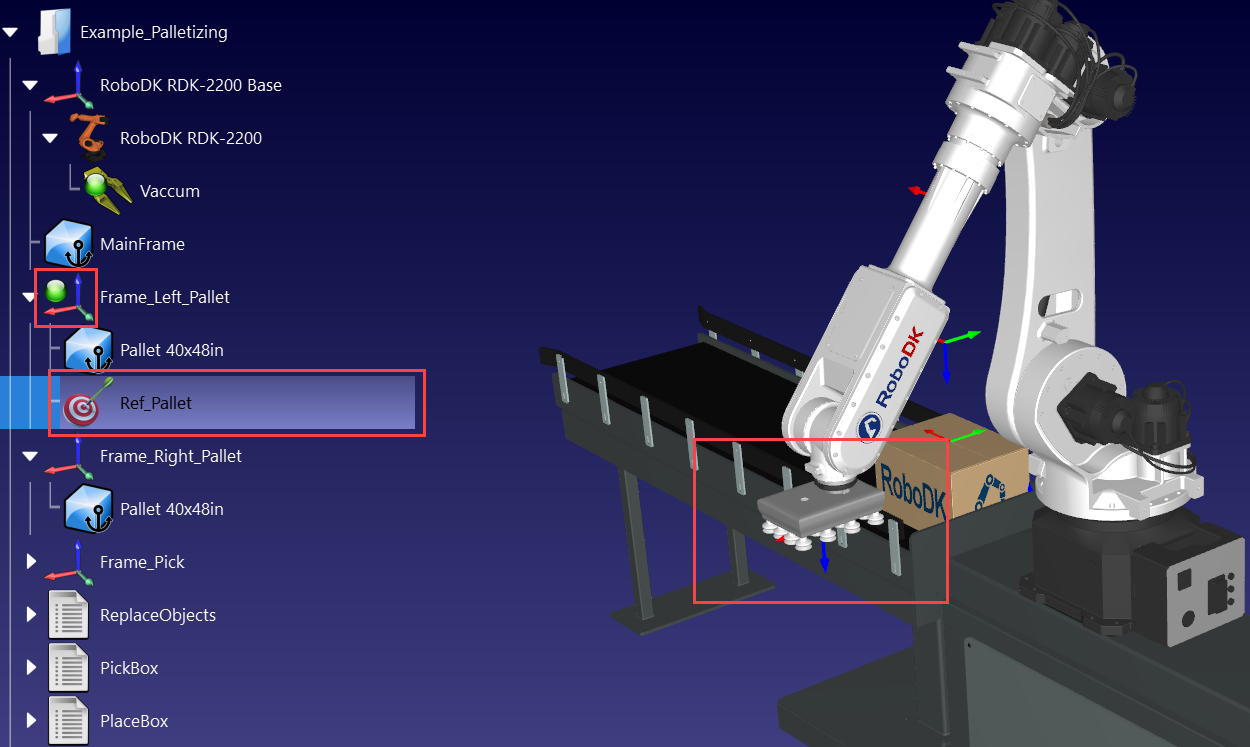

9.最后,缺少的最后一个要求是一个用作配置参考的目标。激活托盘的参考坐标系,将机器人移动到托盘上,确保机器人配置合理,然后创建一个目标。将其重命名为 "Ref_Pallet"

Palletizing - 图片 23

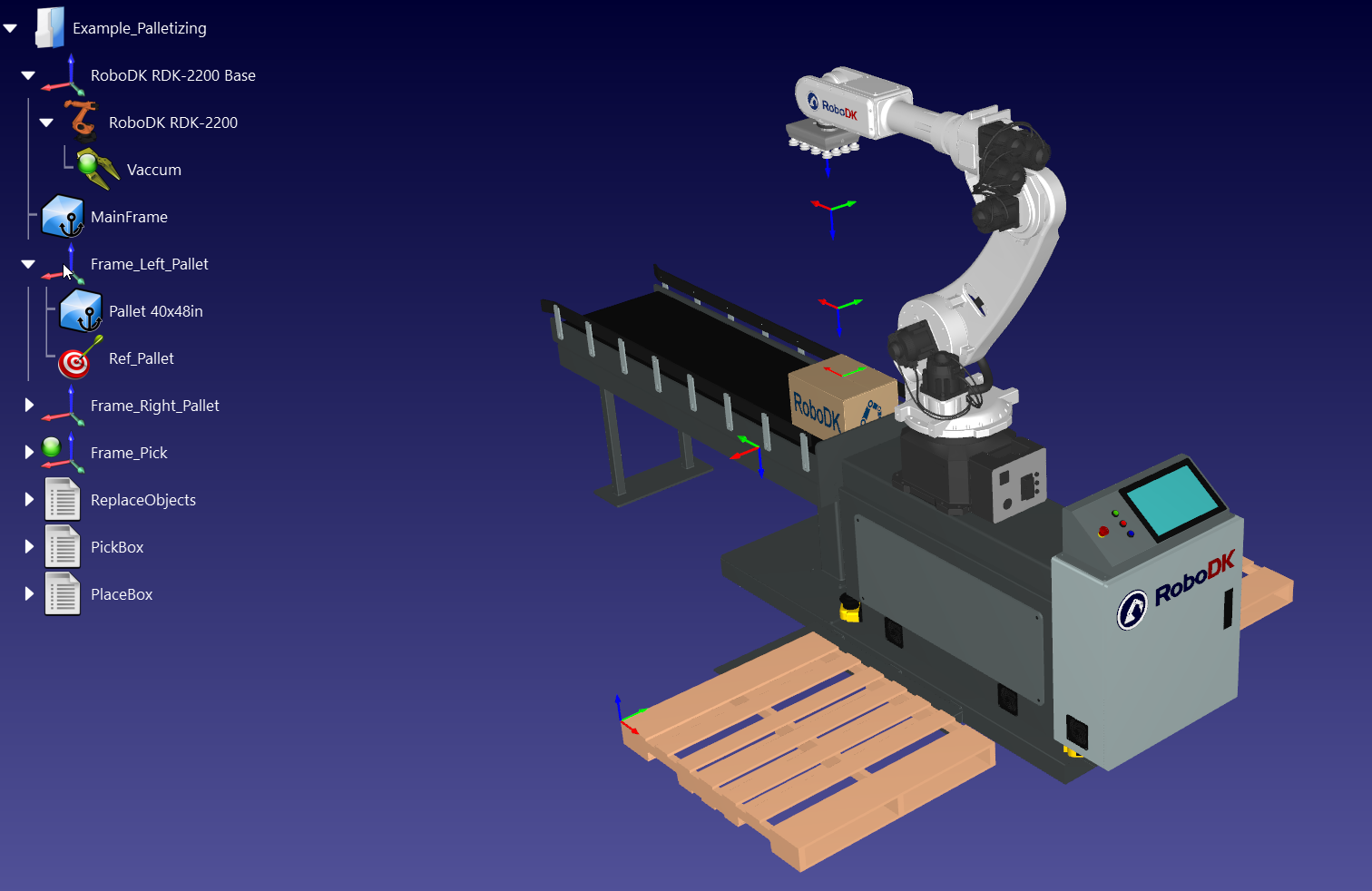

现在,您已经准备好创建码垛项目的一切。您的工作站应该是这样的

Palletizing - 图片 24
