用于Mastercam的RoboDK加载项使您可以直接从Mastercam快速设置机器人加工项目。使用此插件,您可以轻松地将用于加工的Mastercam软件与用于工业机器人手臂的仿真和离线编程的RoboDK相结合。
使用此Mastercam插件,您可以直接从Mastercam轻松生成用于机器人加工的无错误程序。另外,RoboDK还支持NCI(本地预处理的Mastercam文件)以及标准的APT CLS和G代码文件。
有关用于机器人加工的RoboDK的更多信息,请参见机器人加工部。
视频:以下视频简要介绍了用于Mastercam的RoboDK插件: https://www.youtube.com/watch?v=wdpQ76OGS5I
本文档介绍了如何为Mastercam设置插件以及如何使用Mastercam工具栏在RoboDK中设置机器人加工项目。
提示:阅读以下文章,以更好地了解CNC和用于加工的机器人之间的区别:https://robodk.com/blog/robot-machining-vs-cnc/

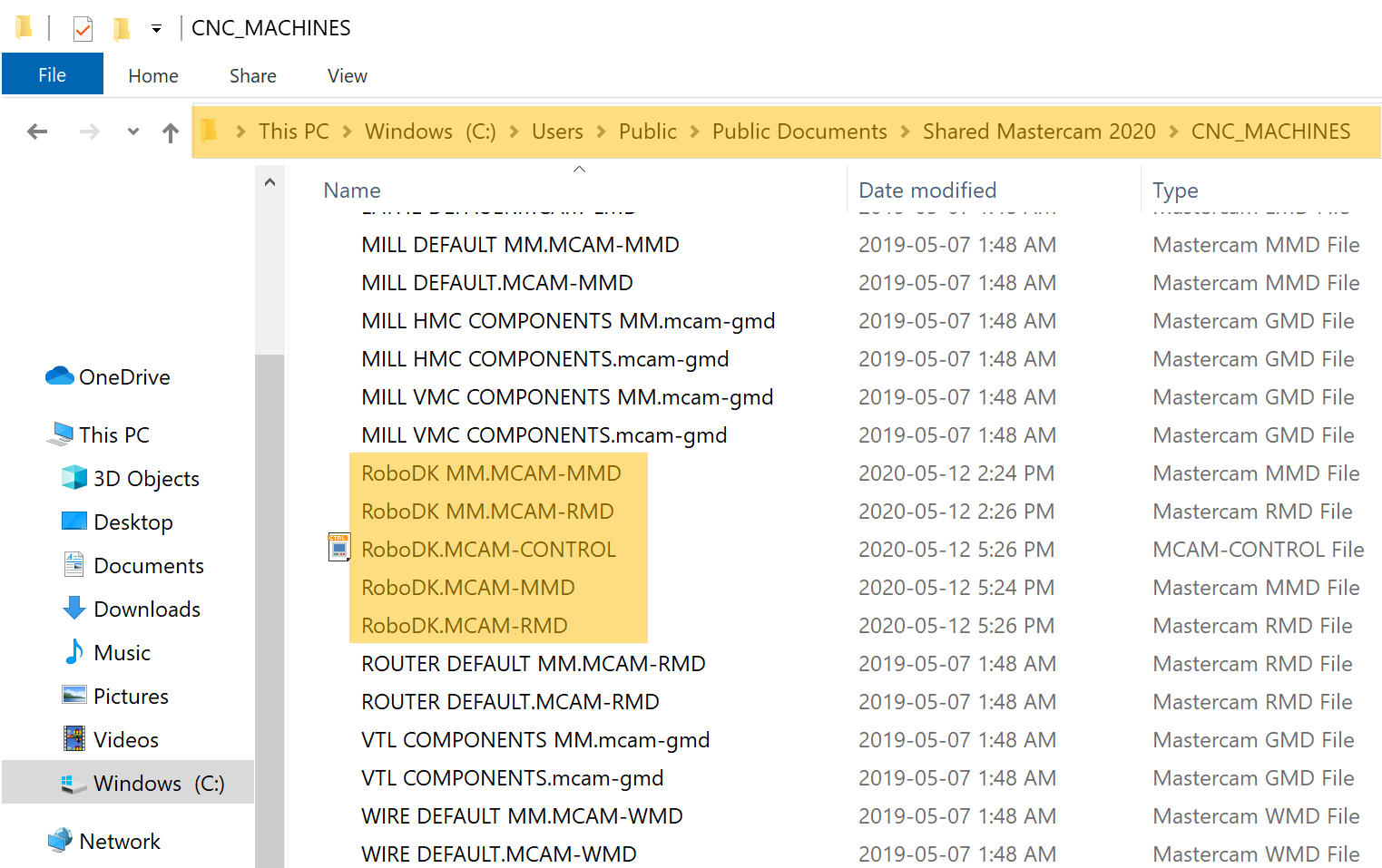

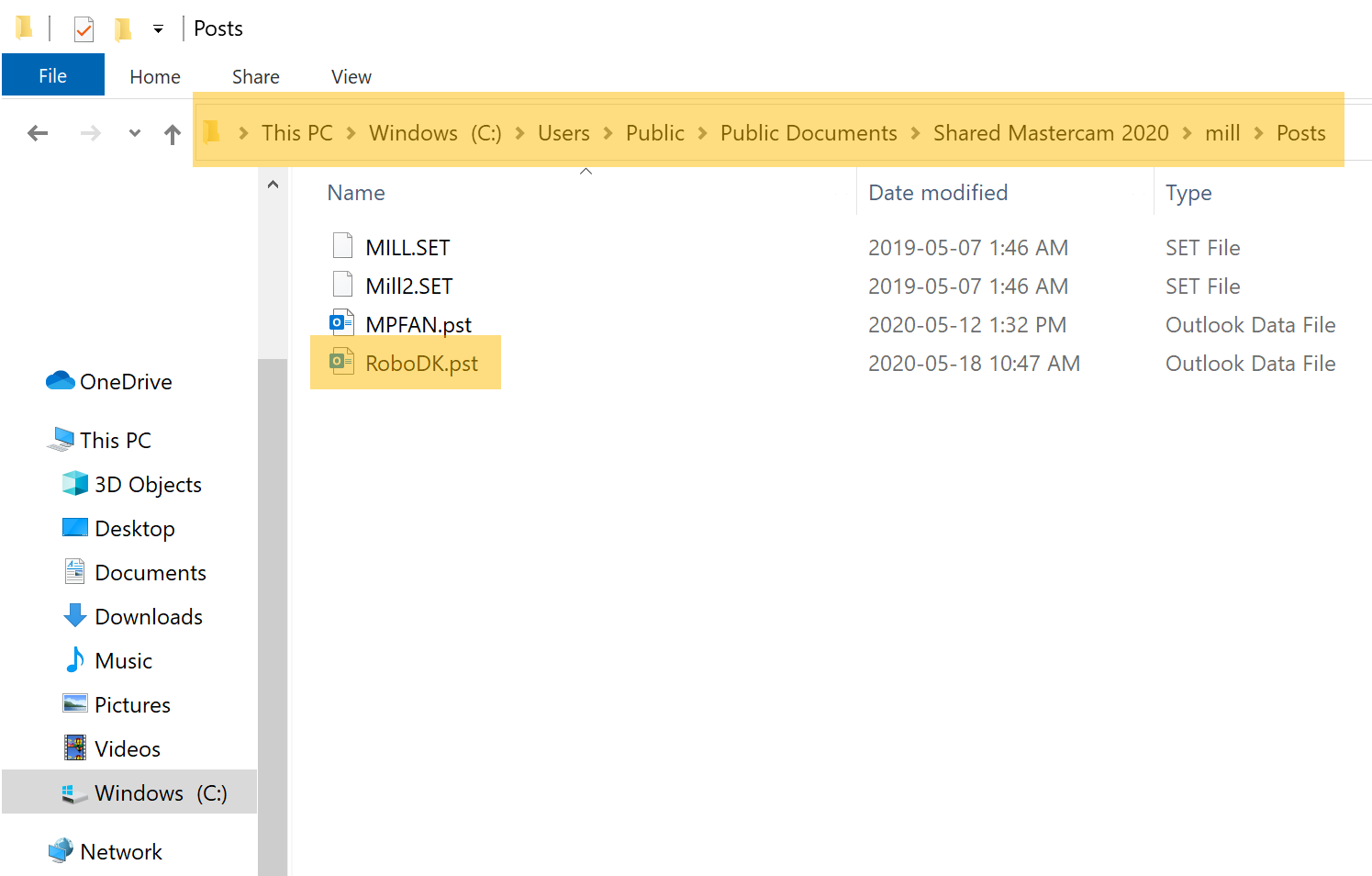

如果在安装Mastercam之后安装了RoboDK,则应该已经安装了用于Mastercam的RoboDK插件。这包括CHOOKS文件夹中的DLL,一个RoboDK.pst帖子,用于铣削和车削机床定义以及一些默认/通用机床配置。
注意:如果您在Mastercam中看不到RoboDK命令,则应按照以下说明进行操作:手动安装插件。
请按照以下步骤为Mastercam设置RoboDK插件:
1.启动Mastercam。
2.设置RoboDK命令:
a.选择文件➔选件。
b.选择自定义功能区。
c. 选择新组。
d.选择重命名,然后输入RoboDK。

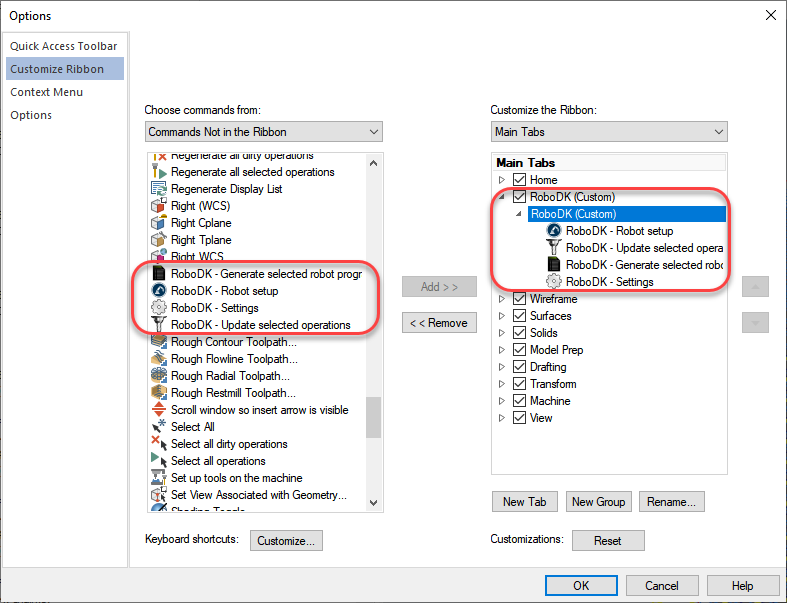

e.如图所示,添加所选命令。

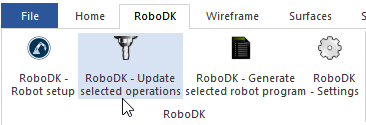

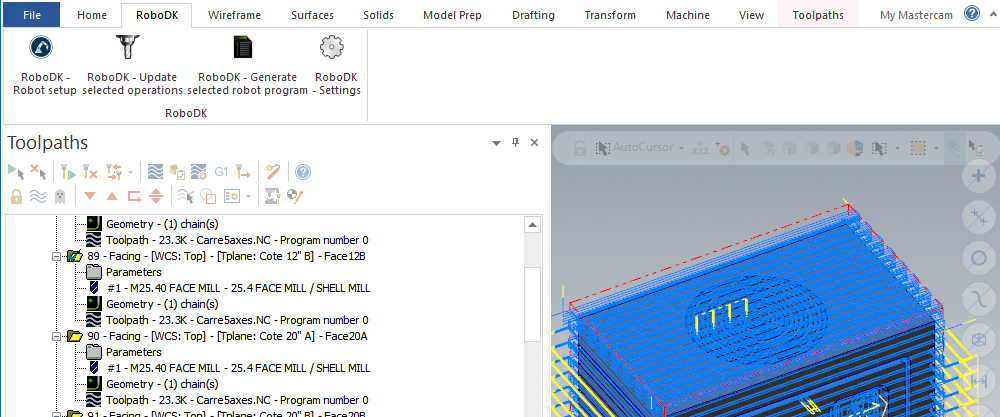

然后,您将在Mastercam中看到RoboDK选项卡,如下图所示。

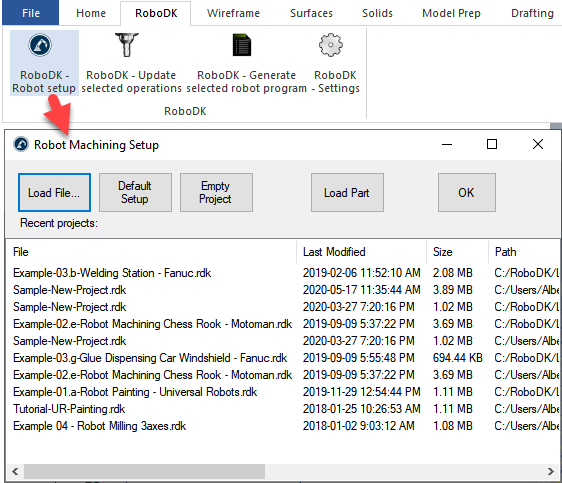

机器人设置按钮将打开一个新窗口,并允许打开现有的机器人加工项目或设置新的机器人加工项目。机器人设置的目的是选择机器人,加载/建模工具并添加至少一个参考系。提供以下选项:
● 加载文件…:选择一个文件以使用RoboDK打开它,并将其用作Mastercam项目的默认项目。
● 默认设置:使用默认的机械手,主轴和参考框架设置新的测站。该零件也将自动导出到RoboDK。
● 空项目:用新的空白屏幕打开RoboDK,让用户建立新的设置。有关从头开始建立新项目的更多信息,请参见入门部分。
● 加载零件:将零件从Mastercam加载到RoboDK(该零件将另存为STL文件并自动加载)。
造访机器人加工部有关构建新设置的更多信息。

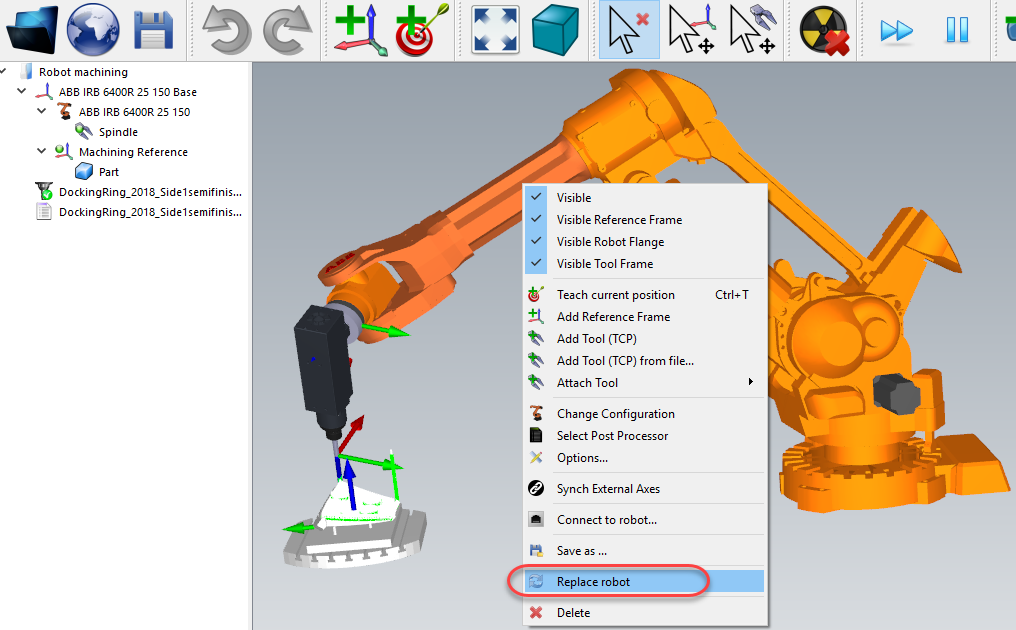

您可以轻松地更换机器人,修改工具和/或参考系。例如,请按照以下步骤更改机械手:
1.右键点击机器人
2.选择替换机器人(如图所示)
3.选择新的机器人
RoboDK安装程序默认情况下仅提供一些机械手,但是,可以从以下位置下载更多的机械手网上图书馆。
有关添加机器人工具的更多信息,请参见入门部分。
提示: 按住Alt键可移动参考框架或机器人。按住Alt + Shift键可移动机器人工具(TCP)。
保存项目以通过选择文件保留更改➔保存站(Ctrl + S)。

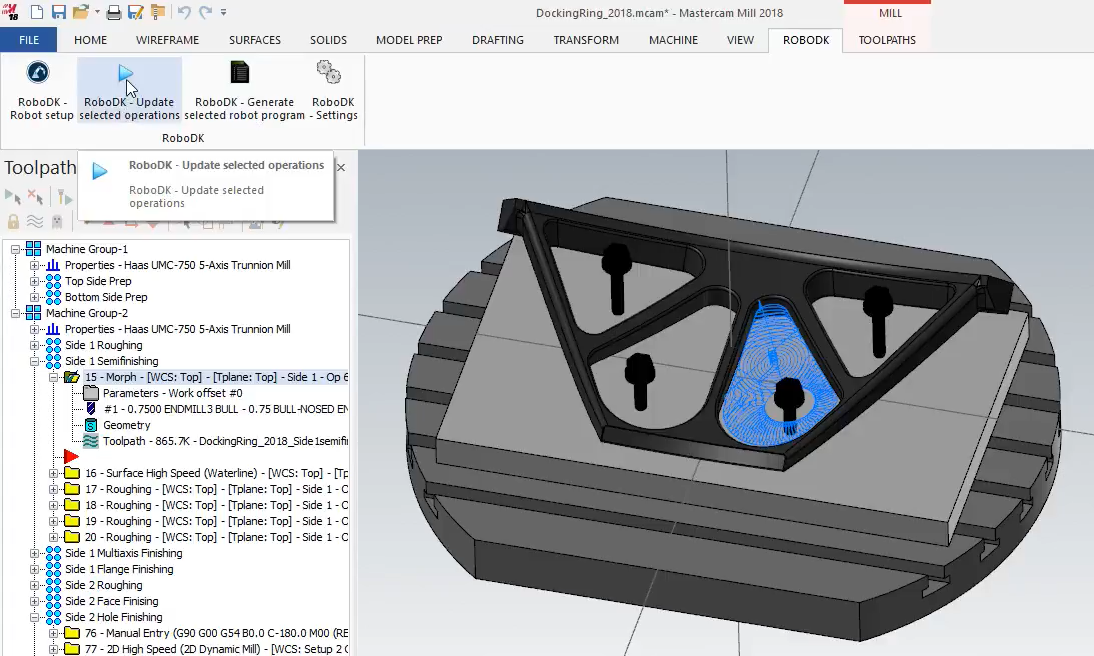

选择更新选定的操作生成所选操作的刀具路径并在RoboDK中对其进行仿真。

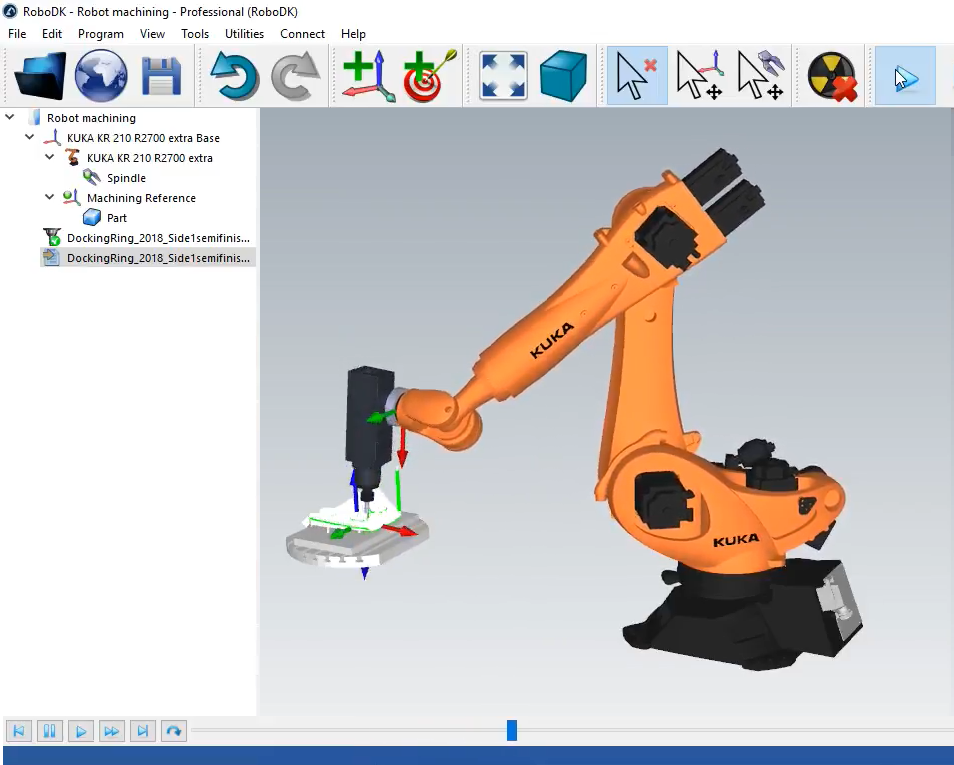

该操作将在RoboDK中加载用于机器人加工的选定加工操作。默认情况下,每个加工操作将被拆分为单独的机器人程序。
如果所选机器人可以使用该程序,则会显示一个绿色的复选标记。如果存在任何问题(例如奇异性,轴限制或到达问题),则会显示一个红色标记。
双击机器人加工项目打开特定于一项操作的机器人加工设置。有关机器人加工设置的更多信息,请参见机器人加工部。
右键单击一个程序,然后选择“运行”以对其进行仿真(或双击该程序)。您也可以选择“ Generate robot program(生成机器人程序)(F6)”以获取需要加载到机器人控制器上的机器人程序。有关如何生成机器人程序的更多信息,请参见离线编程部分。
如果需要,请右键单击程序,然后选择“选择后处理器”以更改后处理器。有关选择和自定义后处理器的更多信息,请参见后处理器部分。
您的RoboDK工作站准备就绪后,您可以直接从Mastercam生成机器人程序。为此,选择生成选定的机器人程序。该选项将根据Mastercam中定义的加工刀具路径来更新机器人程序。
除非存在程序问题,否则不会显示RoboDK。即使RoboDK未运行,也可以使用此选项,在这种情况下,RoboDK将在后台运行RoboDK。
请在RoboDK中执行以下步骤,以查看或修改机器人程序的位置:
1.选择工具-选项
2.选择程序选项卡
3.在机器人程序文件夹中选择设置

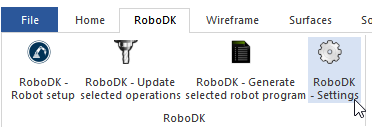

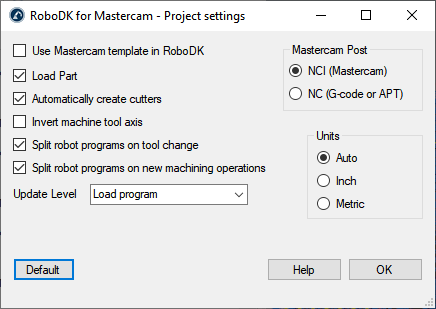

选择RoboDK设置 打开与用于Mastercam的RoboDK插件相关的设置。
除其他外,您可以修改以下选项:
1.使用Mastercam模板而不是RoboDK模板(RoboDK中的3D导航和颜色模板将与Mastercam样式匹配)。确保在菜单“工具”中的RoboDK中允许此模板➔选件➔其他。
2.每次发布新的加工操作时,在RoboDK中加载并更新零件。
3.自动创建刀具。在这种情况下,将相对于机器人的第一个工具(刀架)自动创建新工具,并且TCP将相对于刀架偏移整个工具长度。
4.选中“反转机床轴”选项可让您自动考虑刀具Z轴指向工具内侧(而不是指向外部)。
5.使用NC文件(例如APT或G代码)代替NCI文件。RoboDK可以读取以下文件来生成机器人仿真和程序:
a.NCI文件:Mastercam本机工具路径。
b.NC文件(G代码文件)。
以下各节分别显示了3轴加工示例和5轴机器人切割示例。
本示例说明如何使用Mastercam插件创建3轴机器人加工项目。
视频:该视频显示了本节中介绍的相同步骤:https://www.youtube.com/watch?v = tArHbCS2HK8。
1.将零件加载到Mastercam中。

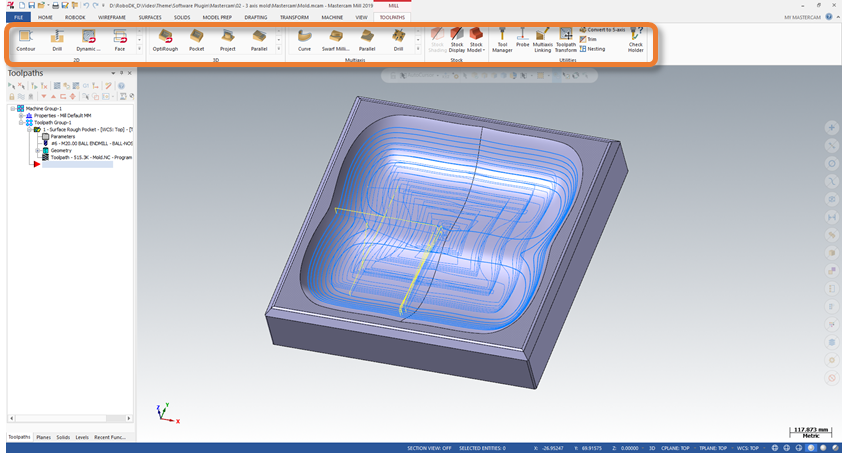

2.使用Mastercam Mill工具创建工具路径。

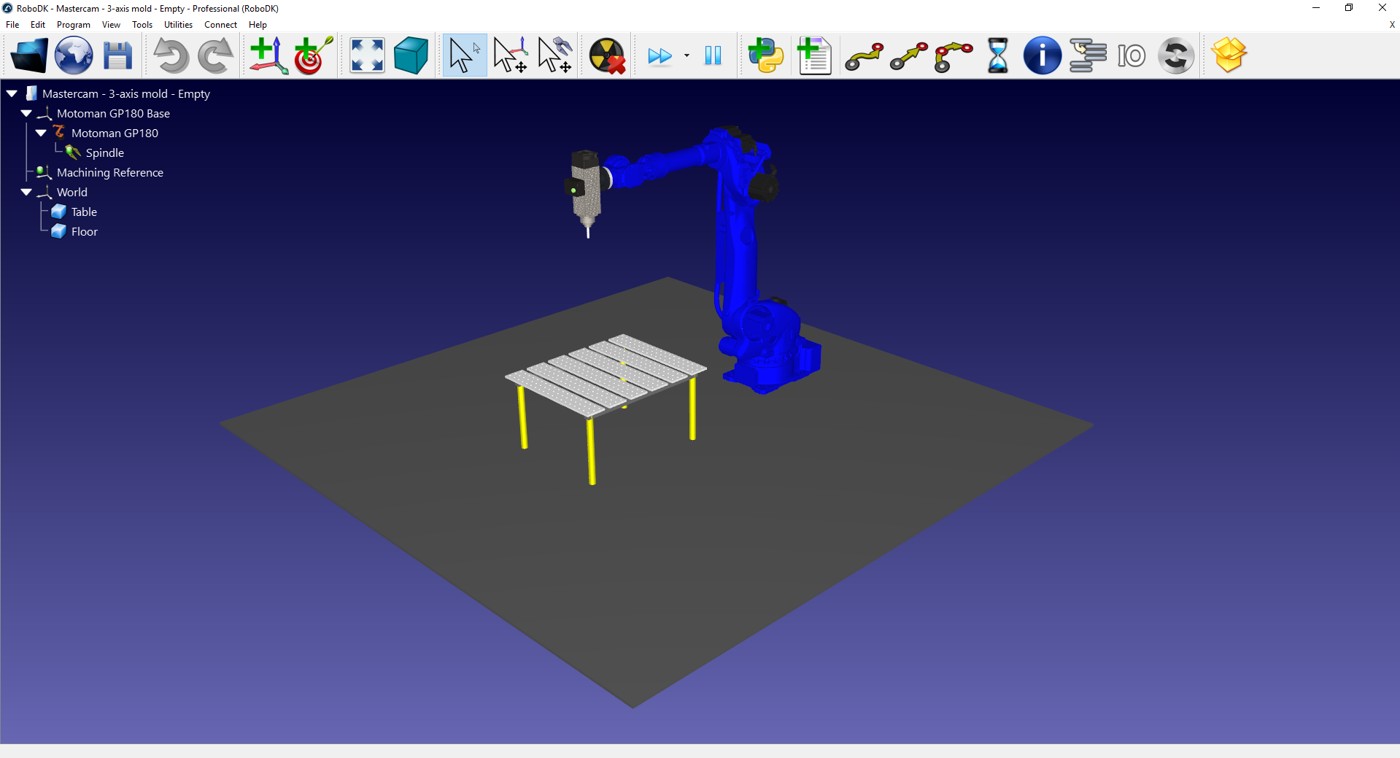

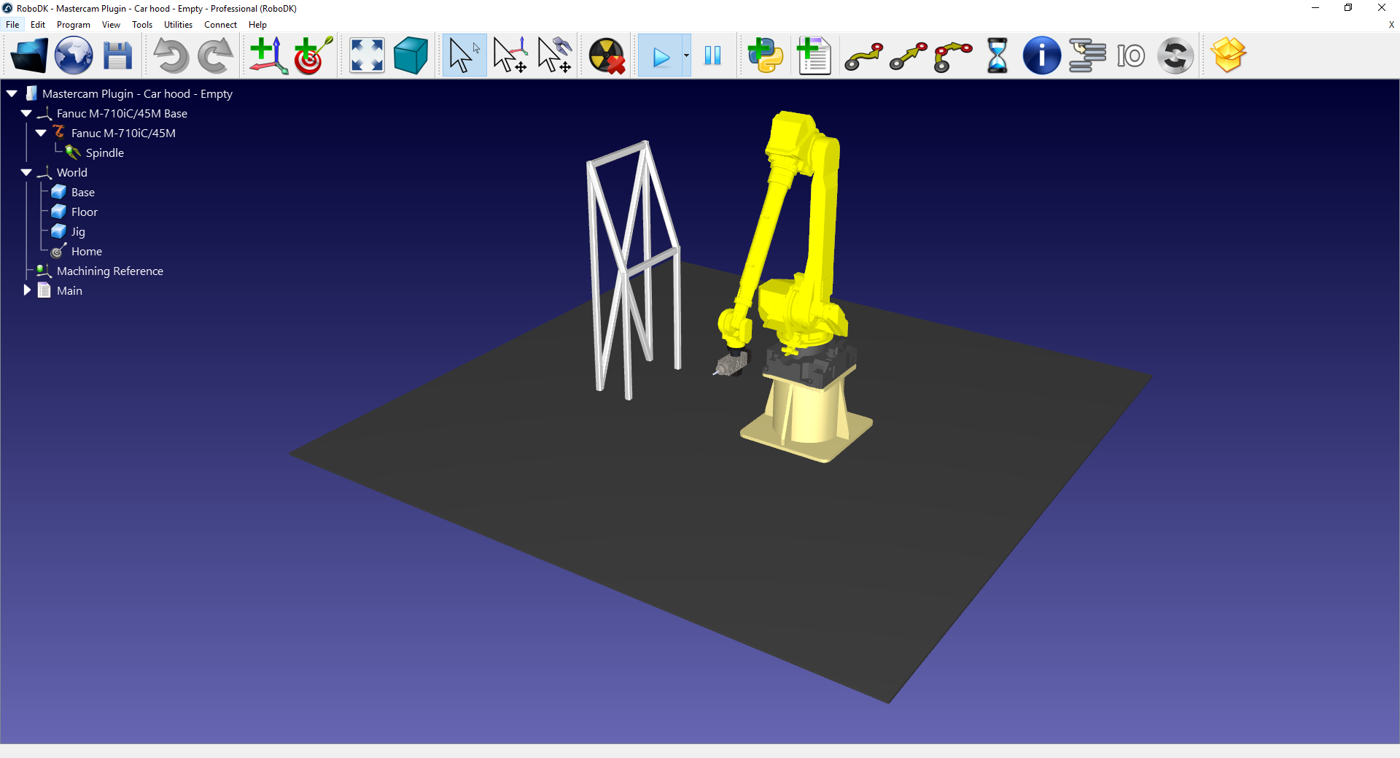

3.在RoboDK中使用机器人,主轴和任何其他必需的对象创建一个工作站。

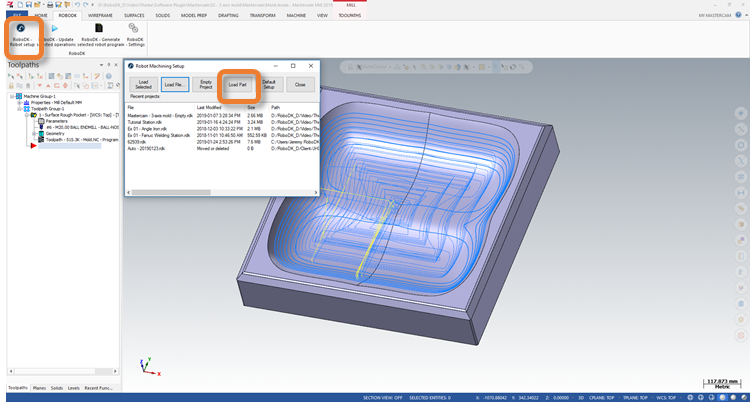

4.在RoboDK插件标签中,选择RoboDK ➔ 机器人设置。
5.在“机器人加工设置”窗口中,选择“加载零件”。

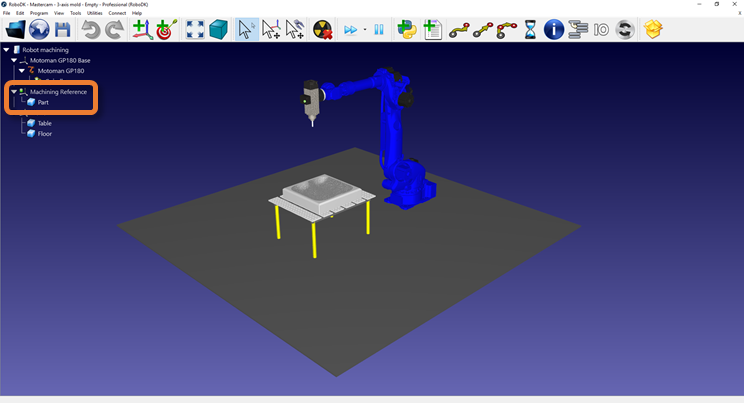

6.在RoboDK中,根据需要调整“加工参考参考”框架的位置。

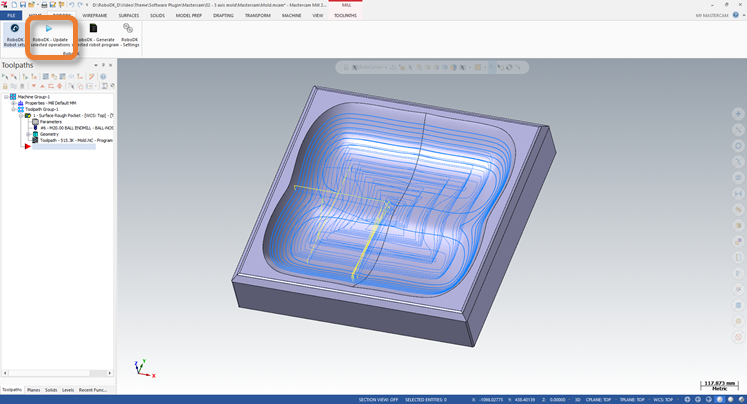

7.在RoboDK插件标签中,选择RoboDK ➔更新选定的操作。

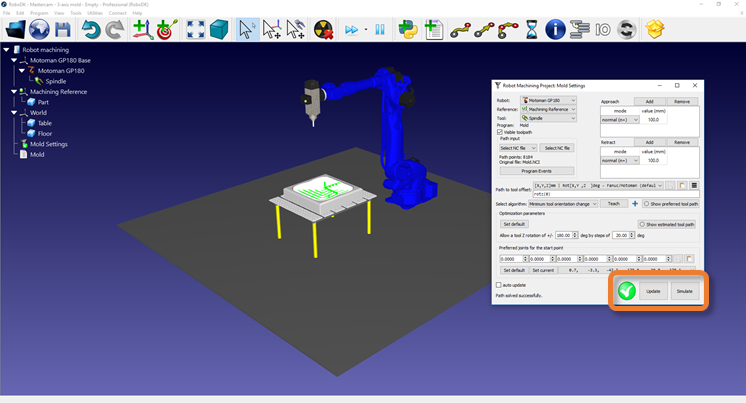

8.在RoboDK中,在“机器人加工项目”窗口中选择“更新和模拟”。

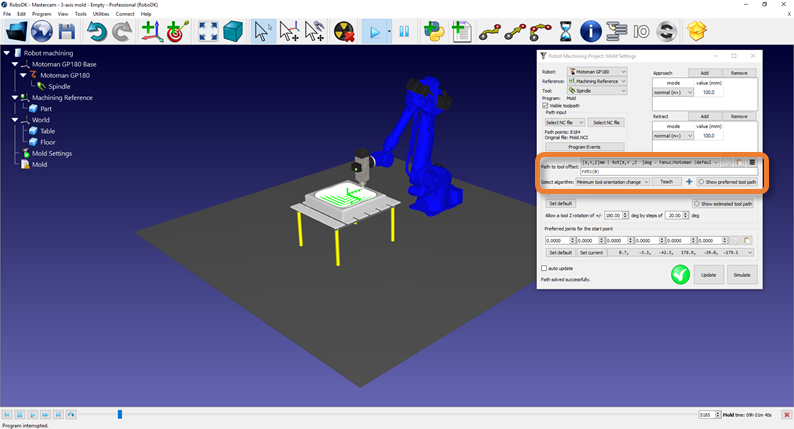

9.如果需要,可沿路径修改工具的方向。
本示例说明如何使用Mastercam插件创建5轴机器人切割项目。
视频:该视频显示了本节中介绍的相同步骤:https://www.youtube.com/watch?v = wdpQ76OGS5I。
1.将零件加载到Mastercam中。

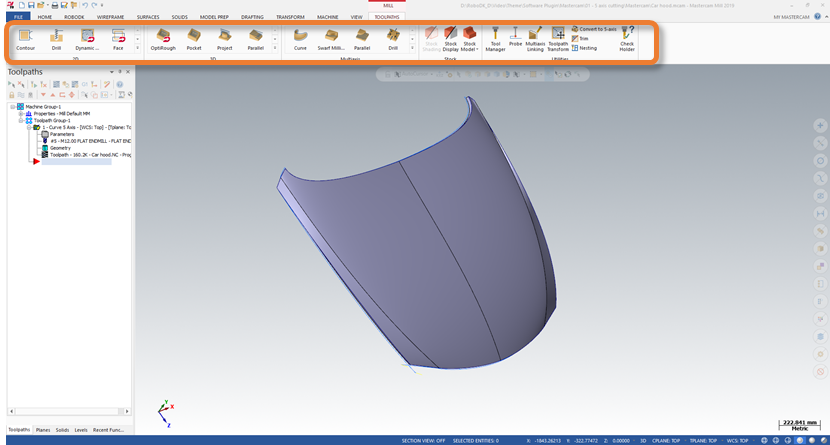

2.使用Mastercam Mill工具创建工具路径。
3.在RoboDK中使用机器人,主轴和任何其他必需的对象创建一个工作站。

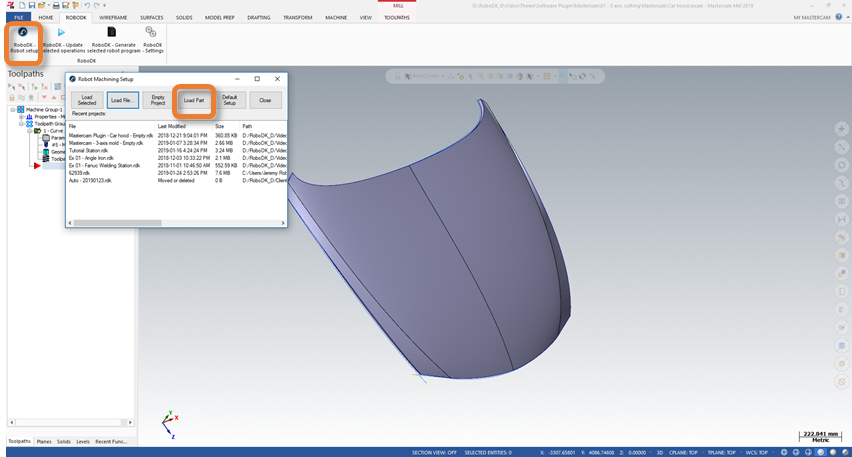

4.在RoboDK插件标签中,选择RoboDK ➔ 机器人设置。
5.在“机器人加工设置”窗口中,选择“加载零件”。

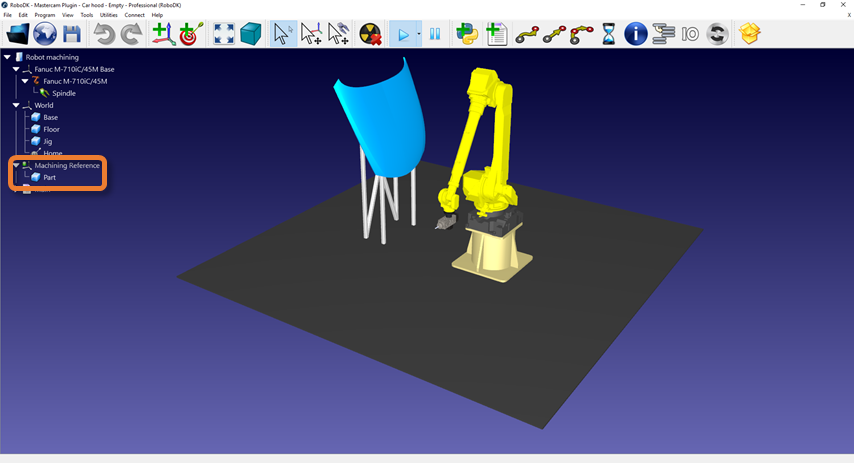

6.在RoboDK中,根据需要调整“加工参考参考”框架的位置。

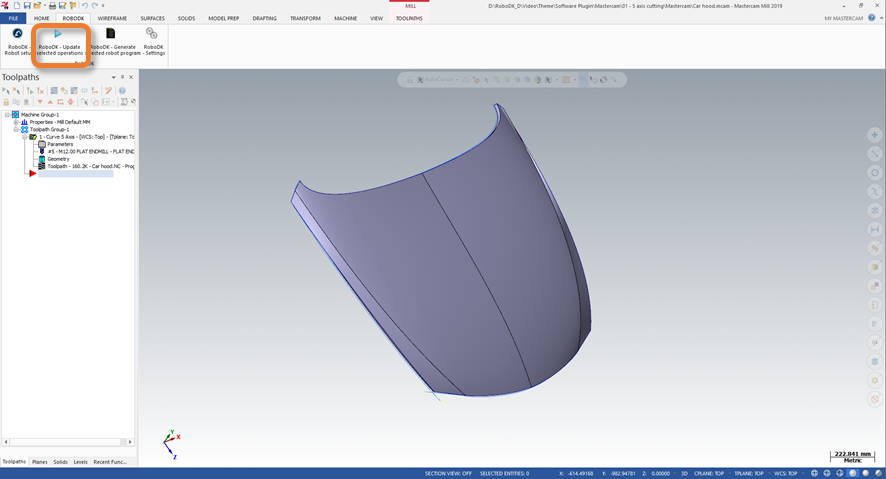

7.在RoboDK插件标签中,选择RoboDK ➔ 更新选定的操作。
8.在RoboDK中,在“机器人加工项目”窗口中选择“更新和模拟”。

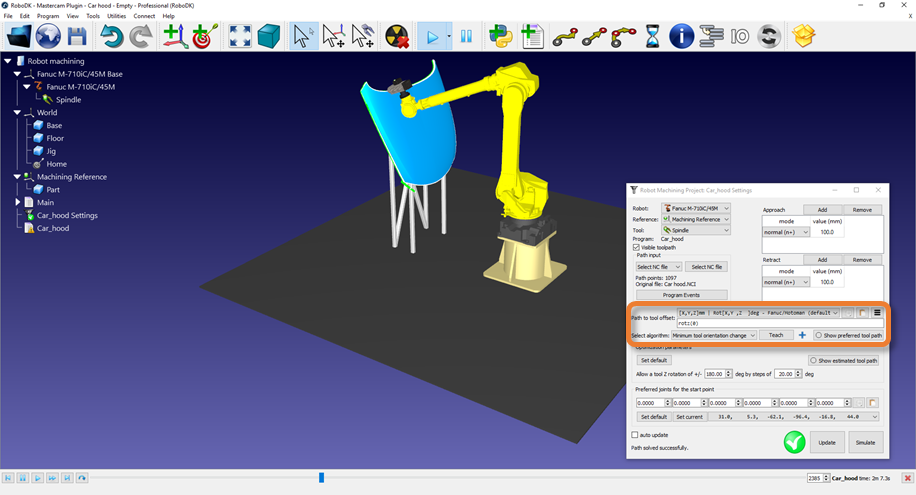

9.如果需要,修改工具沿路径的方向。
这些是手动设置用于Mastercam的RoboDK插件的步骤。如果默认情况下未使用RoboDK安装程序自动安装用于Mastercam的RoboDK插件,则应遵循以下步骤:
1.安装或更新RoboDK:https://robodk.com/download。
2.您应该在以下文件夹中找到安装Mastercam的RoboDK插件所需的文件:C:/ RoboDK / Other / Plugin-Mastercam /。

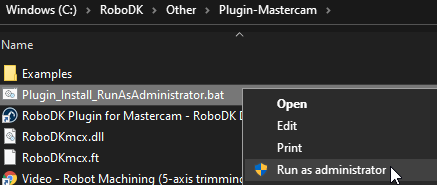

3.右键单击文件Plugin_Install_RunAsAdministrator.bat,然后选择以管理员身份运行。

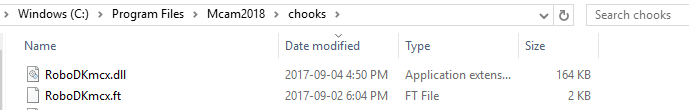

如果此过程失败,则可以将RoboDKmcx.dll和RoboDKmcx.ft文件复制到chooks文件夹中。例如:
C:\ Program Files \ Mcam2018 \ chooks \

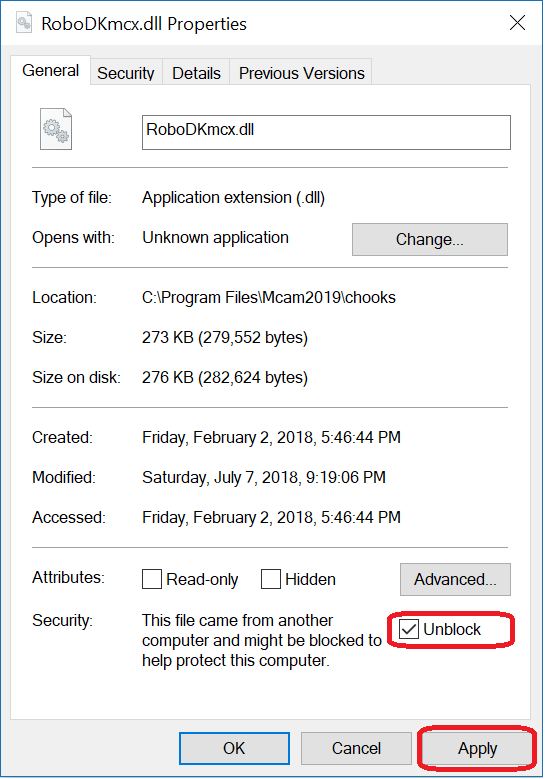

如果您在安装过程中遇到问题,则可能需要右键单击RoboDKmcx.dll文件,选择“属性”,然后选中“取消阻止”并选择“应用”,如下图所示。
