工作流程

本节介绍将加工刀具路径发布到 RoboDK 时的 RoboDK 默认行为(如上一节所述)。

向 RoboDK 发布加工程序时,会自动创建一个新项目,并使用一个默认单元,为机器人加工做好准备。机器人单元包括一个机器人、一个工具和一个表示机器人加工基准的坐标系/数据。

提示:使用Rhino的RoboDK插件,从Rhino工具栏自动加载三维模型。

如果您已经打开了 RoboDK 工作站,它将使用现有的 RoboDK 项目,而不会覆盖机器人、工具或坐标系。

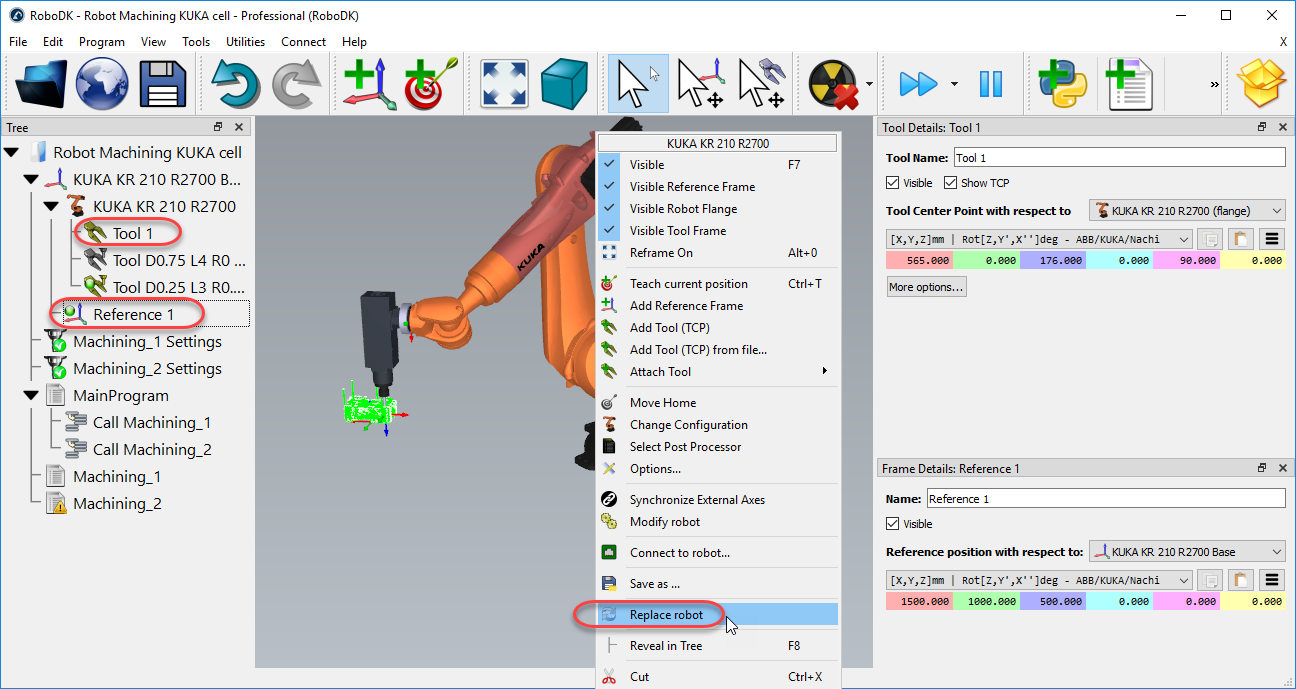

您可以轻松更换机器人、修改工具和/或参考坐标系。例如,请按照以下步骤更换机器人:

1.右键点击机器人

2.选择替换机器人(如下图所示)

3.选择要使用的机器人

RoboDK 安装程序默认只提供几个机器人,不过,可以从在线资源库下载更多机器人。

Plugin Mecsoft - 图片 4

有关添加机器人工具的更多信息,请参阅 "入门 "部分

提示:按住 Alt 键可移动参考坐标系或机器人。

提示:按住 Alt+Shift 键可移动机器人工具 (TCP)。

选择文件➔ 保存站 (Ctrl+S),保存项目以保留更改。

模拟机器人加工

更新机器人单元后,选择实用工具➔ 更新机器人机器加工项目 (Ctrl+U) 更新所有程序。如果程序在当前单元参数下可行,则会显示绿色复选标记。如果存在任何问题(如奇异点、轴限制或到达问题),则会显示红色标记。

双击机器人加工项目Plugin Mecsoft - 图片 5,可打开针对某项操作的机器人加工设置。有关机器人加工设置的更多信息,请参阅机器人加工部分

右键单击程序并选择运行,即可对其进行模拟(或双击程序)。您也可以选择生成机器人程序(F6),为机器人控制器生成机器人程序。有关如何生成机器人程序的更多信息,请参阅离线编程部分

Plugin Mecsoft - 图片 6

您也可以右键单击程序,选择 "选择后处理器 "来更改后处理器。有关后处理器的更多信息,请参阅后处理器部分

提示: 您也可以发布到以下文件,自动在 RoboDK 中创建机器人程序并启动仿真:C:\RoboDK\Other\Plugin-MecSoft\RoboDK_Update.bat.

生成机器人程序

右键单击 RoboDK 中的程序,选择生成机器人程序 (F6),即可生成用于机器人加工的机器人程序。

提示:您还可以选择 "后处理器 "来更改后处理器。更多信息请参阅后处理器部分。

提示:从 MecSoft 软件,您也可以发布到以下文件,自动生成机器人程序:C:\RoboDK\Other\Plugin-MecSoft\RoboDK_Export.bat.

Plugin Mecsoft - 图片 7

请在 RoboDK 中按照以下步骤更改已保存的机器人程序的位置:

1.选择工具-选项

2.选择程序

3.选择机器人程序文件夹旁的设置
