简介

西门子Solid Edge的RoboDK插件让您能够将Solid Edge的3D CAD建模功能与RoboDK的机器人仿真、离线编程和机器人制造功能相结合。

借助Solid Edge的RoboDK插件,您可以轻松将Solid Edge中创建的3D模型导入RoboDK。该插件支持直接从Solid Edge设计中对500多种机械臂进行编程。

机器人可轻松编程为五轴机床,用于钻孔、焊接、修剪、3D 打印或机器人加工等多种制造应用。更多详见机器人加工章节。

机器人后处理器章节展示了支持的机器人品牌和控制器列表。还可以修改或创建新的后处理器,自定义程序生成。

Video:Solid Edge 的 RoboDK 插件介绍:https://youtu.be/GeybsB2mWEY。

Note:如果你是第一次使用 RoboDK,请阅读入门指南

该插件适用于Solid Edge及更高版本。如果你已经拥有RoboDK许可证,那么所有功能皆可使用。

Plugin SolidEdge - 图片 1

安装插件

如果你在安装西门子Solid Edge后也安装了RoboDK软件,那么Solid Edge中应该可以使用RoboDK插件。该插件应显示在工具栏中。

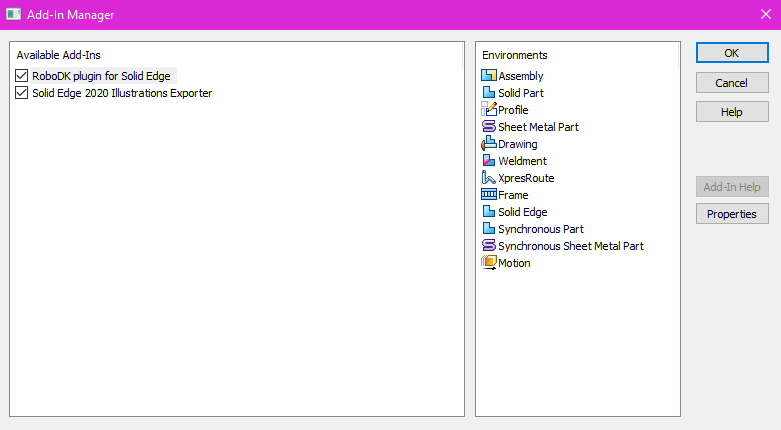

Note:如果在Solid Edge中没有显示RoboDK工具栏,你应通过选择“Settings➔Add-ins”来启用它,并确保Solid Edge的RoboDK插件可用且处于启用状态(如下图所示)。

Plugin SolidEdge - 图片 2

Note:如果在Solid Edge 中看不到 RoboDK 工具栏,说明你需要手动安装插件

Note:Solid Edge 插件可能会更改 RoboDK 的默认设置,以匹配Solid Edge 的3D 鼠标导航和窗口样式。可从插件设置窗口修改此行为。或通过设置RoboDK 默认设置

插件工具栏

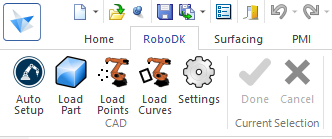

工具栏中包含 5 个用于 CAD 操作的命令。

Plugin SolidEdge - 图片 3

Plugin SolidEdge - 图片 4 Auto Setup - 通过该按钮,你可以选择任何几何体(曲线或点),它们将与 3D 模型一起载入 RoboDK。

Plugin SolidEdge - 图片 5  Load Part - 将 3D 模型从Solid Edge 加载到 RoboDK。不会加载曲线或点等特征

Plugin SolidEdge - 图片 6 Load Point(s) -将RoboDK中选中的所有点作为新对象加载。所有选中的表面将用于计算点的法线。这些法线非常重要,因为它们定义了机器人的接近轴方向。

Plugin SolidEdge - 图片 7 Load Curve(s) - 将 RoboDK 中选中的所有曲线作为新项目加载。所有选中的曲面都将用于计算曲线法线。这些法线非常重要,因为它们将定义机器人的接近轴。

Plugin SolidEdge - 图片 8 Settings- 打开默认设置窗口

Auto SetupLoad Point(s) Load Curve(s)的主要区别在于,Auto Setup会加载零件并创建一个新的曲线/点跟随项目。而使用Load Point(s)Load Curve(s)速度更快,仅更新RoboDK中现有的几何特征,并保留之前定义的参数设置。

Tip:按住Ctrl 键仅选择曲线。

Tip: 如果你想从 Solid Edge 中加载多个物体,则应在 RoboDK 中加载这些物体后对其重新命名。

Settings

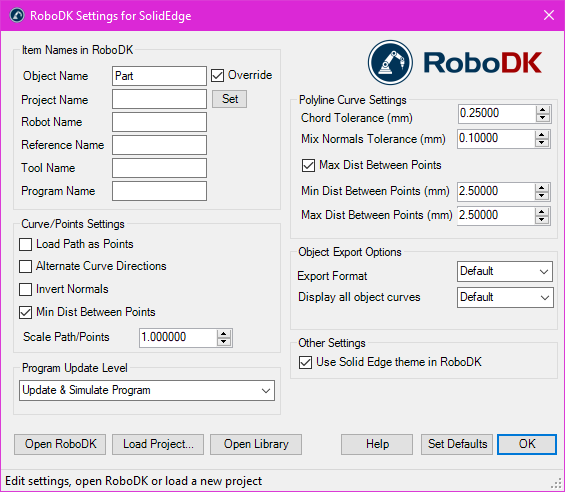

插件功能:Settings,用于调整关于RoboDK 插件的默认设置。

Plugin SolidEdge - 图片 9

Object Name – 输入将载入 RoboDK 的曲线/点物体的名称。如果此处留空,则将使用零件或组装文件的名称。

Override - 如果名称匹配,则覆盖之前在 RoboDK 中加载的物体。

Project Name - 设置要使用的 RoboDK 项目/站(.RDK 文件)的名称/路径。如果文件已加载,则将使用现有项目。如果 RoboDK 中打开的项目与文件名不匹配,则将打开指定了完整路径的项目。

Robot Name - 设置将在RoboDK中使用的机器人名称(若项目中存在多台机器人)。该名称必须与RoboDK工作站树中显示的可见名称完全一致。保留此值为空(默认)将自动使用项目中的第一台或唯一一台可用机器人。

Reference Name - 设置用于确定路径相对于机器人位置的参考坐标系名称。该名称需与RoboDK工作站树中显示的可见名称一致。若未提供名称,则将使用激活的参考坐标系Plugin SolidEdge - 图片 10

Tip:若需自动调用带编号的工具,可在名称末尾添加工具编号。例如:"Reference 1"。

Tool Name - 设置与机器人配合使用的工具 (TCP) 的名称,以便沿着路径运行。该名称应与 RoboDK 工作站树中的可见名称一致。如果未提供名称,则将使用激活的工具坐标系Plugin SolidEdge - 图片 11

Tip: 若需自动调用带编号的工具,可在名称末尾添加工具编号。例如:"Tool 1"。

Programe Name - 设置将生成的程序文件名称。

Note:请务必选择生成程序和代码选项,以便查看程序。

Load Path as Points - 中此选项可将物体创建为点,并在 RoboDK 中创建点跟踪项目。这对钻孔等制造操作非常有用。取消选中该选项可将路径加载为曲线跟踪项目

Alternate Curve Directions - 选中此选项可交替每次移动的方向(之字形模式)。

Invert Normals - 选中此选项可反转计算出的表面法线。这将翻转机器人的工具方向。

Use Solid Edge Theme in RoboDK - 使用 Solid Edge 主题启动 RoboDK。这包括更改 3D 导航鼠标的行为和背景颜色。这些设置可在 RoboDK 菜单中更改:工具-选项

Communication Port - 设置与 RoboDK 通信的通信端口。如果使用不同的端口,RoboDK 的多个实例可以同时运行,并使用不同的设置。当此值设置为-1(默认)时,将使用默认端口(20500)。

Startup Options - 设置RoboDK首次启动时传递给它的参数。例如,要安静地启动 RoboDK,可以设置"/NOSPLASH /NOSHOW /HIDDEN"。即使不显示 RoboDK,仍可生成程序。更多信息请参见 RoboDK API 的命令行部分。

Chord Tolerance (mm))- 设置将曲线分割为一组点的精度。

Mix Normals Tolerance (mm) - 设置用于在多个表面之间混合法线计算的距离公差。

Export Format - 选择导出格式,以便在 RoboDK 中加载零件。

Display all object curves - 已加载到 RoboDK 中的曲线,即使这些曲线未被选中。你可以在 RoboDK 中更换此设置(工具-选项-显示-显示曲线)。

按钮的含义:

Open RoboDK - 在 RoboDK 中打开一个项目...将打开一个新窗口,其中包含更多选项。

Load Project... - 加载要与该组件一起使用的 RoboDK 项目(RDK 文件);

Open Library - 打开 RoboDK 的在线资源库

Set defaults - 设置组件的默认设置。

OK - 应用这些设置并关闭此窗口。不选择确定将不会应用你更改的任何设置。

范例

本部分展示通过RoboDK插件,在西门子Solid Edge生成机器人仿真和程序。

机器人抛光

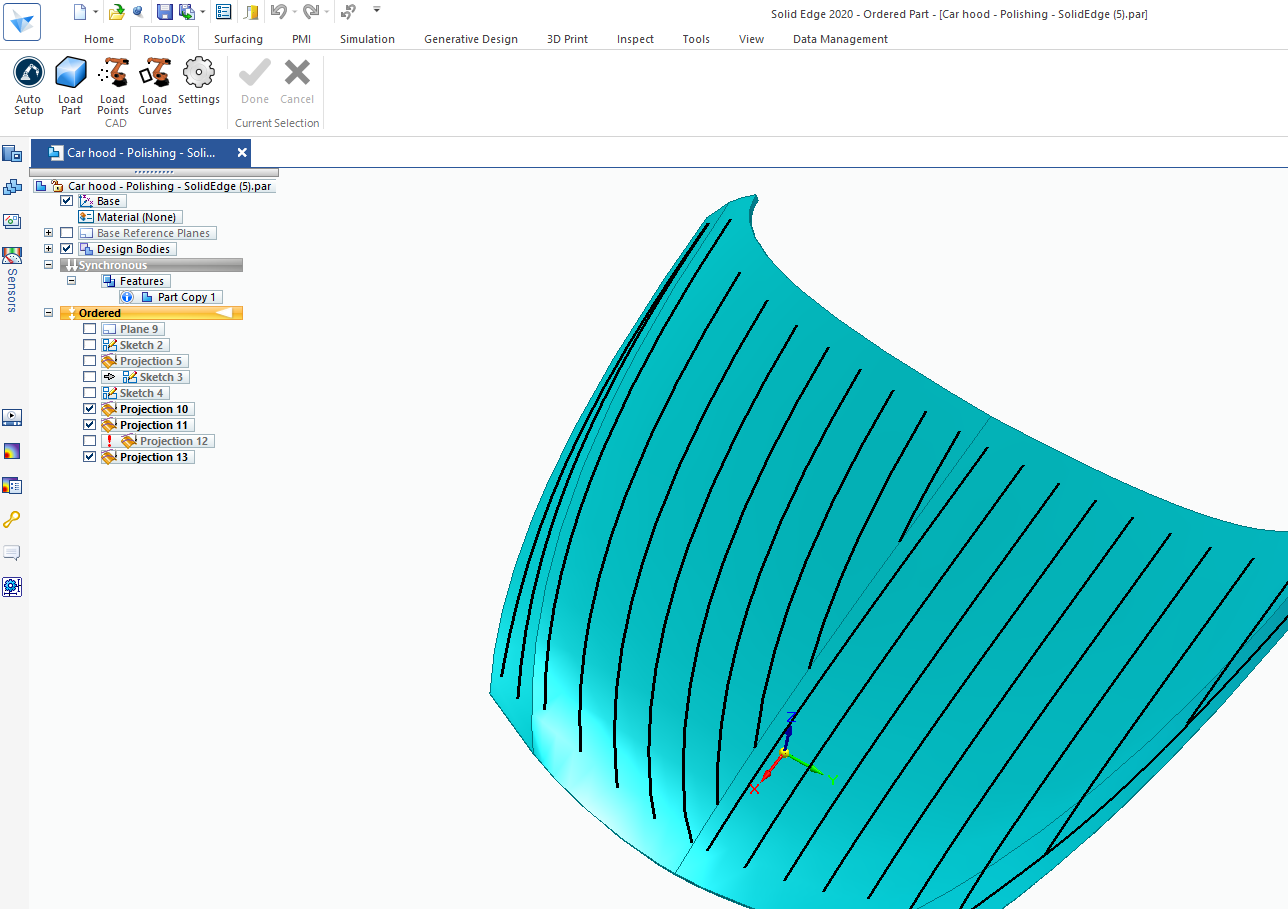

下面视频教程展示如何使用Solid Edge 和 RoboDK 对机器人进行编程,使其按照5轴刀具路径对复杂表面进行抛光。

Video:使用2只机械臂进行汽车抛光https://youtu.be/GeybsB2mWEY。

手动安装插件

本节介绍手动安装Solid Edge 的 RoboDK 插件的步骤。如果使用RoboDK 安装程序,该插件未按照默认方式自动安装,那么需要根据以下步骤安装:

1.确保已安装软件:Siemens Solid Edge

2.下载并安装最新版本:RoboDK

3.找到文件夹:C:\RoboDK\Other\Plugin-SolidEdge\

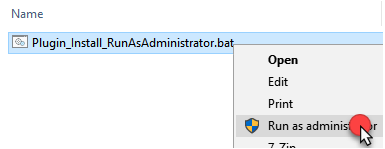

以管理员身份运行:Plugin_Install_RunAsAdministrator.bat 文件。右键单击 BAT 文件并选择以管理员身份运行。

Plugin SolidEdge - 图片 12

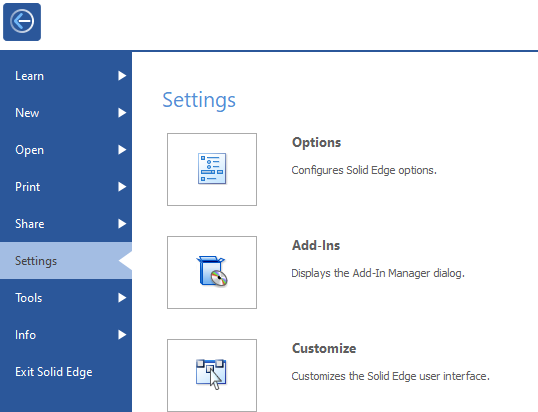

4.从主菜单中选择:Settings➔ Add-ins

Plugin SolidEdge - 图片 13

5.激活Solid Edge 的 RoboDK 插件,即可在Solid Edge中看到RoboDK工具栏。

Plugin SolidEdge - 图片 14
