简介

在SolidWorks中使用RoboDK插件,你可以将SolidWork 的3D CAD 建模功能与 RoboDK 结合起来,进行机器人仿真和离线编程。

使用SolidWorks 的 RoboDK 插件,你可以轻松地将在SolidWorks 中创建的 3D 模型加载到 RoboDK 中。通过该插件,你可以直接从SolidWorks 对 500 多种不同的机械臂进行程序设计。

机器人程序可直接由一组曲线或点生成。你还可以创建一个 NC 程序,如 G 代码或 APT 文件,并将其加载到 RoboDK 中。

机器人可轻松编程为五轴机床,用于钻孔、焊接、修剪、3D 打印或机器人加工等多种制造应用。更多信息详见机器人加工章节。

机器人后处理器章节展示了支持的机器人品牌和控制器列表。你还可以修改或创建新的后处理器,自定义程序生成。

Video:SolidWorks 的 RoboDK 插件概述:https://www.youtube.com/watch?v=TjPy0VfAT98。这里有更详细的视频教程与机器人焊接范例

Note:如果你是第一次使用 RoboDK,请阅读入门指南

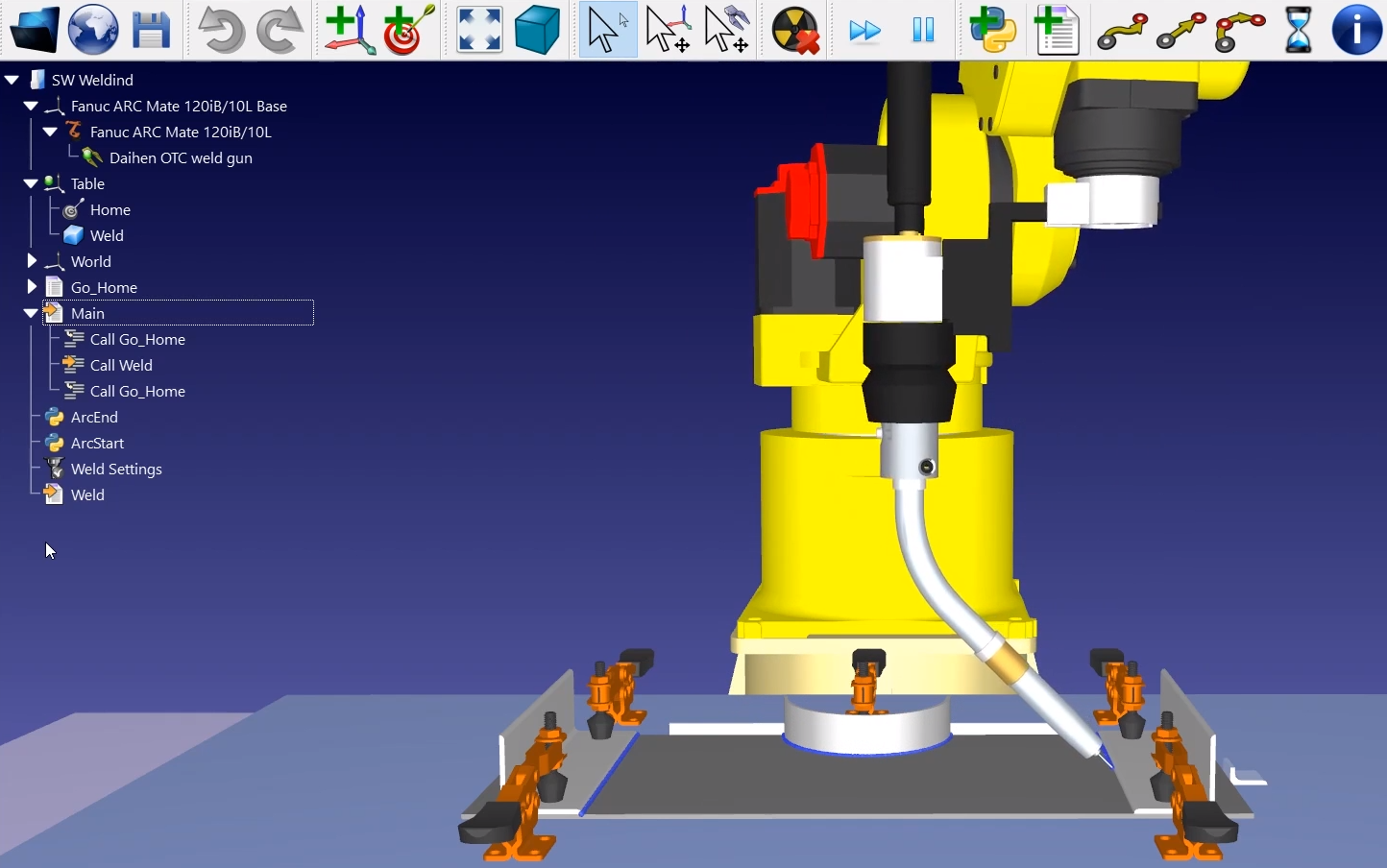

RoboDK SolidWorks 插件适用于 SolidWorks 2016 及更高版本。插件本身是免费的,但有一些功能需要购买RoboDK许可证

Plugin SolidWorks - 图片 1

安装插件

如果你已经安装了SolidWorks和RoboDK,你应该能在Solidworks看到RoboDK插件。

插件包含一个工具栏。工具栏的每个按钮都与 RoboDK 命令相关联。

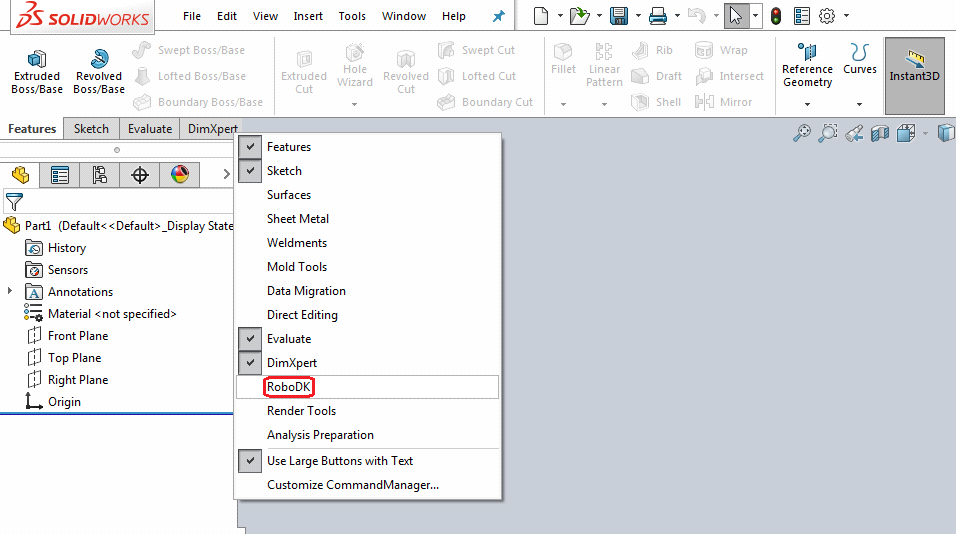

Tip:显示工具栏:右击命令管理器,选择 RoboDK,如下图所示。

Note:如果在 SolidWorks 中看不到 RoboDK 工具栏(或插件),则需要手动安装插件

Plugin SolidWorks - 图片 2



Note:如果你从SolidWorks 插件启动 RoboDK,它将改变 RoboDK 的默认设置,以匹配SolidWork 的 3D 鼠标导航和窗口样式。此行为可在插件设置窗口中修改。或者通过设置RoboDK 默认设置的。

Note:如果SolidWorks 中未显示 RoboDK 工具栏,则应通过选择Tool➔ Add-ins,选中RoboDK Plug-In 即可启用。

如果没有 RoboDK 插件,则需要手动安装插件

插件工具栏

RoboDK 的默认工具栏包括5 个按钮:

Plugin SolidWorks - 图片 3

Plugin SolidWorks - 图片 4Auto Setup - 通过该按钮,你可以选择任何几何体(曲线或点),它们将与 3D 模型一起载入 RoboDK。

Plugin SolidWorks - 图片 5  Load Part - 将3D模型从SolidWorks 加载到 RoboDK。不会加载曲线或点等特征

Plugin SolidWorks - 图片 6Load Point(s) - 将 RoboDK 中选择的所有点加载为一个新物体。所有选定的曲面都将用于计算点法线。这些法线非常重要,因为它们定义了机器人的接近轴。

Plugin SolidWorks - 图片 7Load Curve(s) - 将 RoboDK 中选中的所有曲线作为新项目加载。所有选中的曲面都将用于计算曲线法线。这些法线非常重要,因为它们将定义机器人的接近轴。

Plugin SolidWorks - 图片 8Settings - 打开默认设置窗口

Auto SetupLoad Point(s) Load Curve(s)的主要区别在于,Auto Setup会加载零件并创建一个新的曲线/点跟随项目。而使用Load Point(s)Load Curve(s)速度更快,仅更新RoboDK中现有的几何特征,并保留之前定义的参数设置。

Note:如果你想从 SolidWorks 中加载多个物体,则应在将这些物体加载到 RoboDK 中后对其重新命名。

Settings

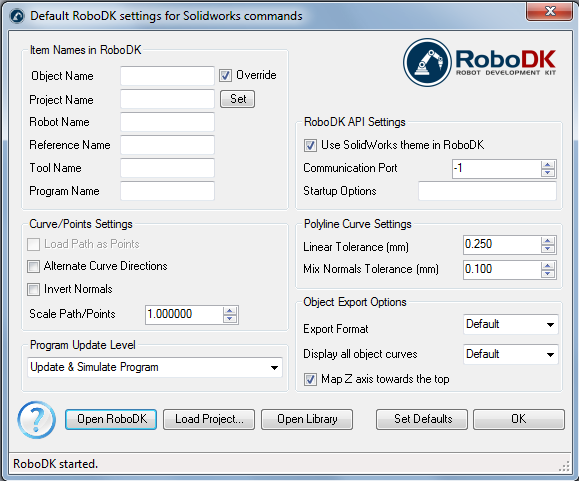

插件功能:Settings,关于调整一些RoboDK 插件的默认设置。

Plugin SolidWorks - 图片 9

Object Name – 输入将载入 RoboDK 的曲线/点物体的名称。如果此处留空,则将使用零件或组装文件的名称。

Override - 如果名称匹配,则覆盖之前在 RoboDK 中加载的物体。

Project Name - 设置要使用的 RoboDK 项目/站(.RDK 文件)的名称/路径。如果文件已加载,则将使用现有项目。如果 RoboDK 中打开的项目与文件名不匹配,则将打开指定了完整路径的项目。

Robot Name - 设置将在RoboDK中使用的机器人名称(若项目中存在多台机器人)。该名称必须与RoboDK工作站树中显示的可见名称完全一致。保留此值为空(默认)将自动使用项目中的第一台或唯一一台可用机器人。

Reference Name - 设置用于确定路径相对于机器人位置的参考坐标系名称。该名称需与RoboDK工作站树中显示的可见名称一致。若未提供名称,则将使用激活的参考坐标系Plugin SolidWorks - 图片 10

Tip:若需自动调用带编号的工具,可在名称末尾添加工具编号。例如:"Reference 1"。

Tool Name - 设置与机器人配合使用的工具 (TCP) 的名称,以便沿着路径运行。该名称应与 RoboDK 工作站树中的可见名称一致。如果未提供名称,则将使用激活的工具坐标系。

Tip: 若需自动调用带编号的工具,可在名称末尾添加工具编号。例如:"Tool 1"。

Programe Name - 设置将生成的程序文件名称。

Note:请务必选择生成程序和代码选项,以便查看程序。

Load Path as Points - 中此选项可将物体创建为点,并在 RoboDK 中创建点跟踪项目。这对钻孔等制造操作非常有用。取消选中该选项可将路径加载为曲线跟踪项目。

Alternate Curve Directions - 选中此选项可交替每次移动的方向(之字形模式)。

Invert Normals - 选中此选项可反转计算出的表面法线。这将翻转机器人的工具方向。

Use SolidWorks Theme in RoboDK - 使用 SolidWorks 主题启动 RoboDK。这包括更改 3D 导航鼠标的行为和背景颜色。这些设置可在 RoboDK 菜单中更改:工具-选项。

Communication Port - 设置与 RoboDK 通信的通信端口。如果使用不同的端口,RoboDK 的多个实例可以同时运行,并使用不同的设置。当此值设置为-1(默认)时,将使用默认端口(20500)。

Startup Options - 设置RoboDK首次启动时传递给它的参数。例如,要安静地启动 RoboDK,可以设置"/NOSPLASH /NOSHOW /HIDDEN"。即使不显示 RoboDK,仍可生成程序。更多信息请参见 RoboDK API 的命令行部分。

Chord Tolerance (mm))- 设置将曲线分割为一组点的精度。

Mix Normals Tolerance (mm) - 设置用于在多个表面之间混合法线计算的距离公差。

Export Format - 选择导出格式,以便在 RoboDK 中加载零件。

Display all object curves - 已加载到 RoboDK 中的曲线,即使这些曲线未被选中。你可以在 RoboDK 中更换此设置(工具-选项-显示-显示曲线)。

Map Z axis towards the top -对零件或装配体应用旋转,使其Z轴与RoboDK中的Z轴对齐。这样可以确保RoboDK中的等轴测视图与SolidWorks中的视图一致。

按钮的含义:

Open RoboDK - 在 RoboDK 中打开一个项目...将打开一个新窗口,其中包含更多选项。

Load Project... - 加载要与该组件一起使用的 RoboDK 项目(RDK 文件);

Open Library - 打开 RoboDK 的在线资源库

Set defaults - 设置组件的默认设置。

OK - 应用这些设置并关闭此窗口。不选择确定将不会应用你更改的任何设置。

范例

本节展示了在 RoboDK 中加载SolidWorks 项目的基本范例,以便进行机器人仿真和离线程序设计。

机器人焊接

下面的范例展示了如何从 SolidWorks 创建用于机器人焊接的简单刀具路径。

Video:使用 SolidWorks 为机器人焊接应用进行机器人程序设计:https://www.youtube.com/watch?v=mF6Fn6HxHJ8。

液体分发

下面的范例展示了如何使用 SolidWorks 和 RoboDK 为液体分发应用的机器人编程。

Video:使用 SolidWorks 为液体分发应用进行机器人程序设计:https://www.youtube.com/watch?v=IkiwigxWPow。

螺旋桨范例

此示例展示了如何加载一个RoboDK工作站样本(默认设置),并使用机器人跟随SolidWorks中定义的一组曲线。

1.在SolidWorks 中加载 3 翼螺旋桨范例。

2.选择 RoboDK 选项卡,然后选择Plugin SolidWorks - 图片 11 Settings

3.选择Load Project...

4.选择Default Setup。RoboDK 将加载一个案例:包含库卡(KUKA)机器人、工具(Tool 1)和参考坐标系(Reference 1)

Plugin SolidWorks - 图片 12

5.关闭Settings 窗口或选择OK。

6.在SolidWorks 中选择Plugin SolidWorks - 图片 13 Auto Setup按钮。

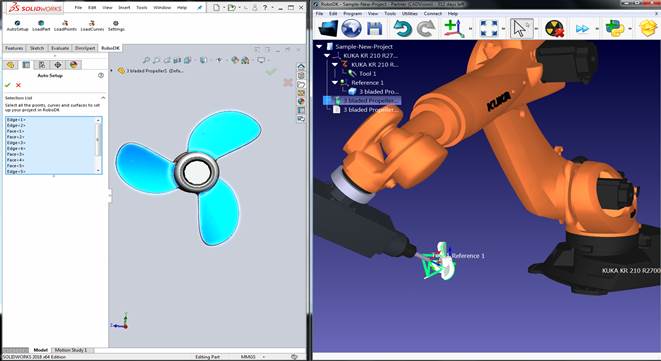

7.选择所有曲线和曲面,然后在 "属性管理器 "页面点击 "确定"。项目将加载到 RoboDK 中,如下图所示。

你应该能看到加载在活动参考坐标系(Reference 1)上的部件,以及RoboDK中跟随刀具路径的新曲线跟随项目。

Plugin SolidWorks - 图片 14

Tip:按住"+"或"-"键,可使参考坐标系变大或变小。

可以看到接近运动与刀具路径正常。机器人应该可以顺利地沿着刀具路径移动。

Tip:按住Alt 键,移动参考坐标系或三维视图中的机器人。

双击工作站中的Plugin SolidWorks - 图片 15 3 bladed Propeller Settings,打开更多选项,并自定义机器人遵循的刀具路径。

例如,你可以选择显示优选的工具路径,查看并修改工具相对于零件的默认方向。编辑路径对于工具的偏移可定义额外的旋转。为此,你可以输入其他值,或者使用鼠标滚轮快速预览结果。

关于更改设置的信息详见机器人加工章节。

Plugin SolidWorks - 图片 16

最后,当仿真按照预期发生后,你就可以生成程序或导出仿真:

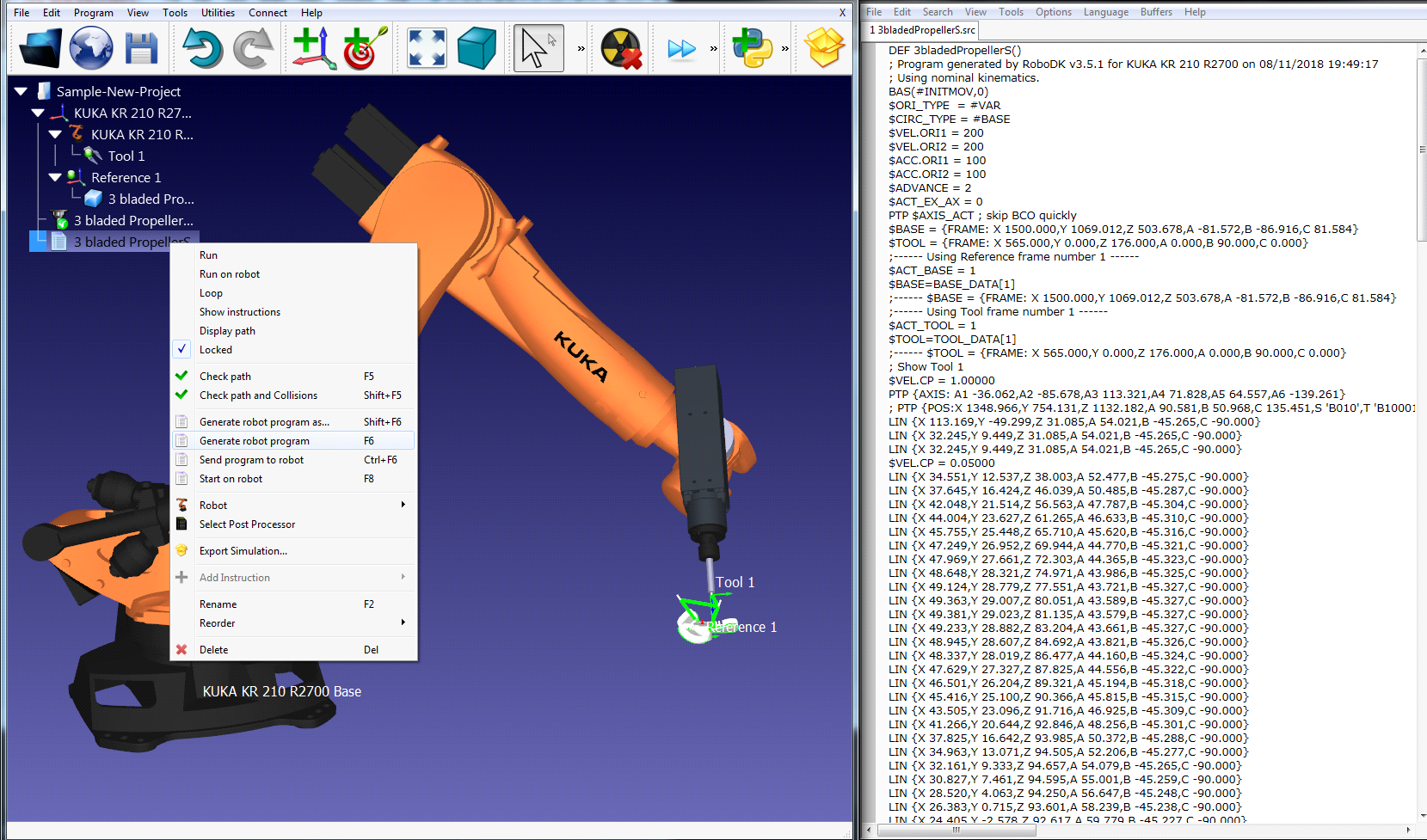

1.右键单击这个程序

2.选择生成机器人程序 (F6)。将生成和显示机器人程序。

Plugin SolidWorks - 图片 17

Tip:右键点击程序并选择显示指令,即可查看生成的指令并调试程序。选择添加指令可以手动添加新指令。

Tip:更多有关选择正确的后处理器信息详见后处理器章节。

Tip:选择导出仿真可生成 3D HTML 或 3D PDF 仿真。

手动安装

这些是手动安装插件的步骤。如果使用 RoboDK 安装程序,SolidWorks 的 RoboDK 插件未在默认情况下自动安装,则应遵循这些步骤:

1.安装SolidWorks

2.安装RoboDK

3.下载SolidWorks 的 RoboDK 插件

4.找到文件夹:C:\RoboDK\Other\Plugin-SolidWorks,解压文件夹中的RoboDK插件

解锁EXE 和 DLL 二进制文件:

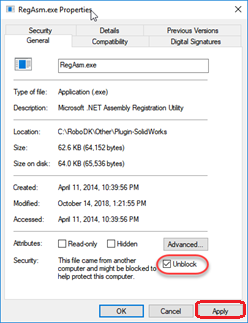

5.右键点击文件RegAsm.exe,选择属性

6.选择解除锁定

7.对另外两个 DLL 文件重复步骤 5 和6。

Plugin SolidWorks - 图片 18

在 SolidWorks 中加载 RoboDK 插件:

8.管理员身份运行 Plugin_Install_RunAsAdministrator.bat 文件:右键点击 BAT 文件并选择以管理员身份运行。

Plugin SolidWorks - 图片 19

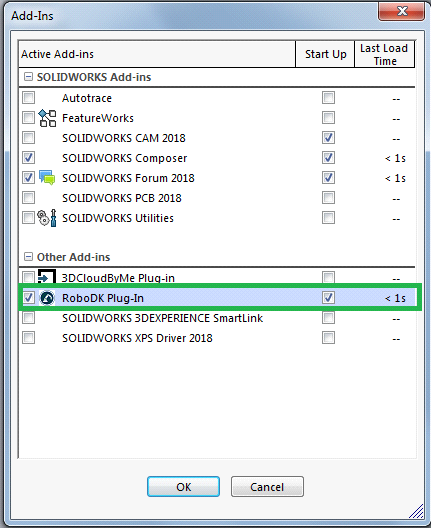

9.启动 SolidWorks,选择Tool➔Add-ins。你将找到RoboDK Plug-In Addin插件。

Note:以管理员身份运行 BAT 文件。

Note:运行BAT 文件后,不要更改二进制文件的位置。

Plugin SolidWorks - 图片 20
