RoboDK Plugin for hyperMILL

hyperMILL简介

OpenMind hyperMILL的RoboDK插件帮助用户在hyperMILL中快速设置机器人加工项目。通过RoboDK与OpenMind软件的集成,你可以轻松地将hyperMILL CAD/CAM加工软件与RoboDK结合,模拟和编程工业机器人手臂进行机器人加工。

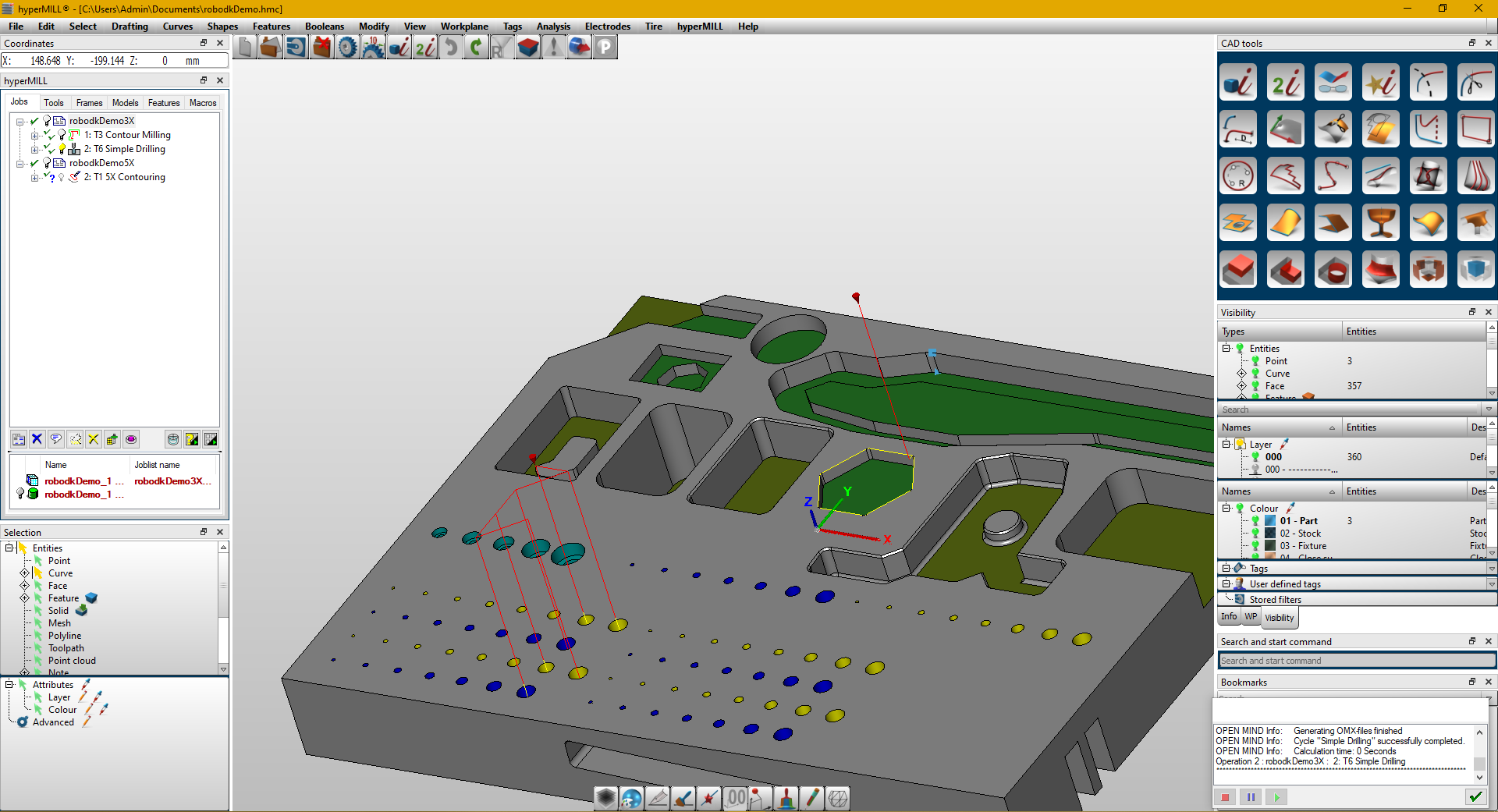

Plugin hyperMILL - 图片 1Plugin hyperMILL - 图片 2

通过这个hyperMILL插件,你可以直接从 hyperMILL 简单高效地生成用于机器人加工的无差错程序。此外,RoboDK 还支持标准 APT CLS 和 G代码机加工文件。

更多有关RoboDK机器人加工信息,可参考机器人加工章节。更多有关 hyperMILL和hyperCAD-s ,可访问 https://www.openmind-tech.com/en/。

本章节介绍如何为hyperMILL软件安装RoboDK插件,以及如何使用hyperMILL在RoboDK中设置机器人加工项目。

提示:阅读以下文章,更好地了解数控机床与机器人在机加工方面的区别:https://robodk.com/blog/robot-machining-vs-cnc/

hyperMILL 设置

按照以下步骤安装适用于 hyperMILL 的 RoboDK 插件:

1.下载插件
https://robodk.com/files/upload/hyperMILL_AddIn_RoboDK.zip

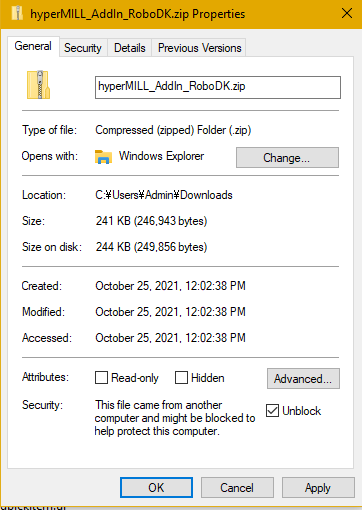

2.将插件标记为安全:右键点击 ZIP 文件夹,选择“属性”,并勾选“解除锁定”选项。

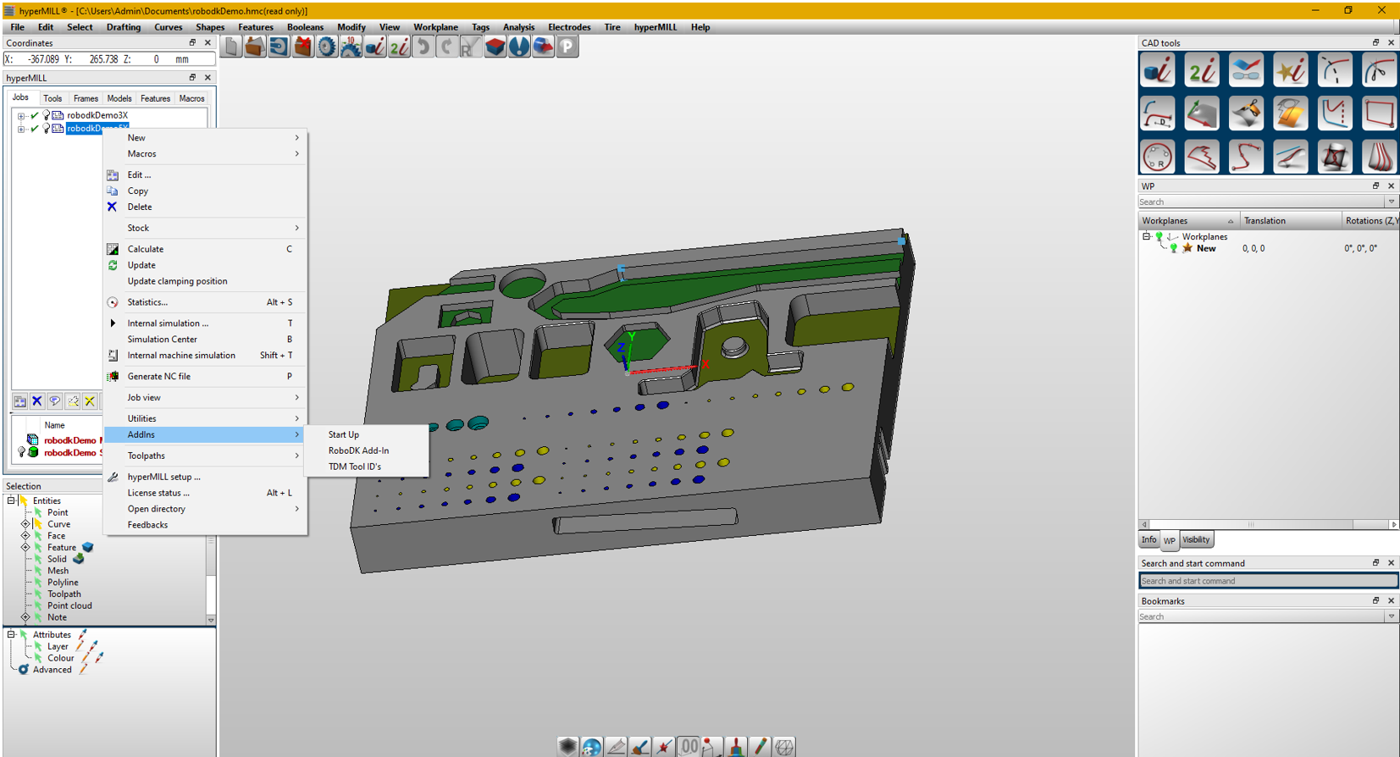

Plugin hyperMILL - 图片 3

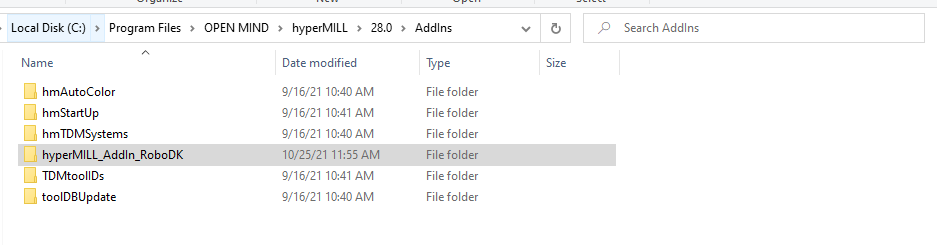

3.将 ZIP 文件夹的内容解压到“C:\Program Files\OPEN MIND\hyperMILL\28.0\AddIns”,或您对应的安装目录。

插件文件夹应如下图所示。

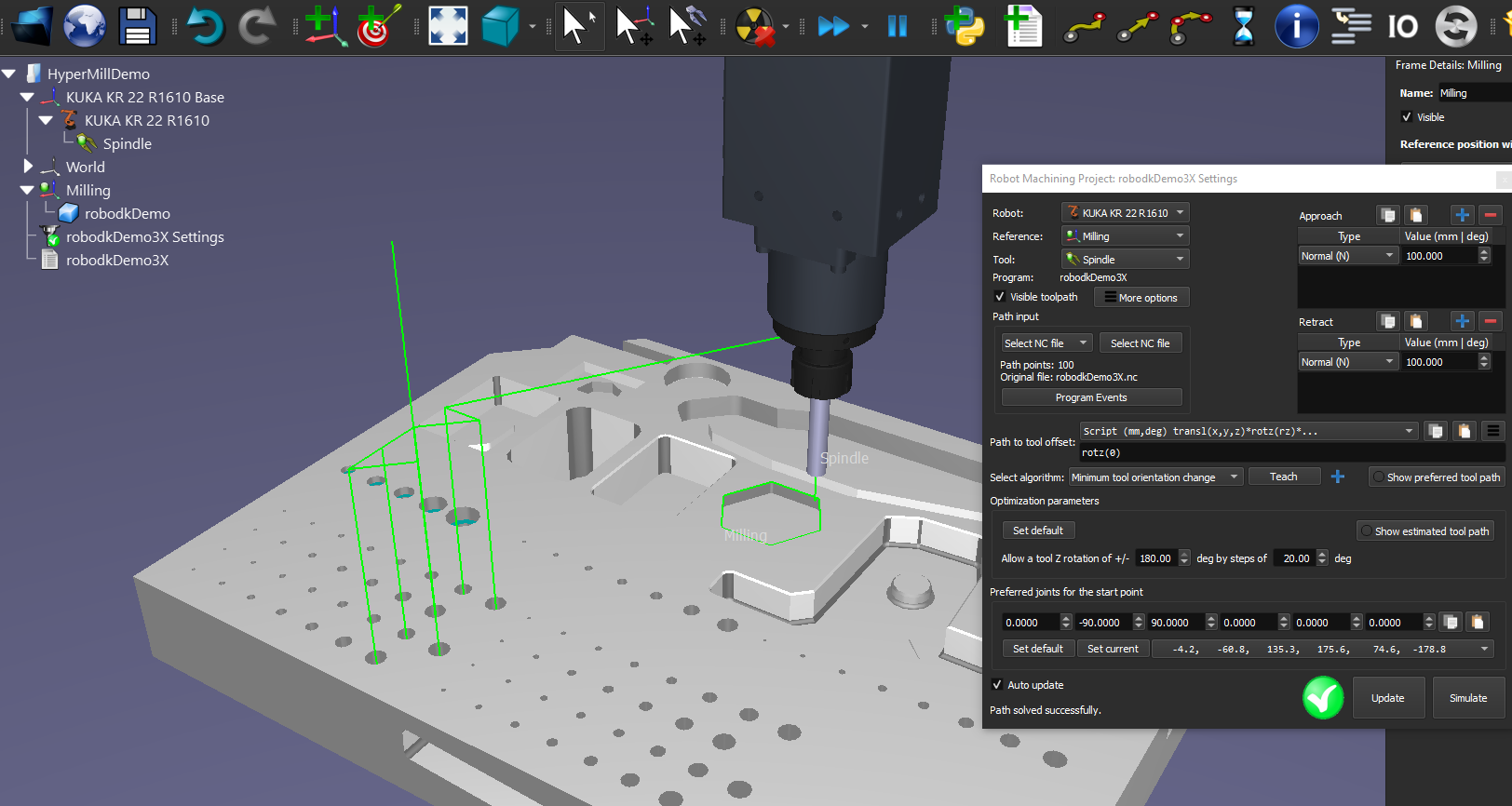

Plugin hyperMILL - 图片 4

hyperMILL操作流程

在hyperMILL/hyperCAD-S中,你可以使用RoboDK插件简化加工作业发送到RoboDK的流程。这使你能够针对机器人加工对机器人进行仿真和编程。

按照以下步骤,从hyperMILL/hyperCAD-S自动设置机器人加工项目:

1.右键点击:Job

2.选择:AddIns

3.选择:RoboDK Add-In

Plugin hyperMILL - 图片 5

注意:向RoboDK发送加工作业时,对于3轴机床应使用内置的DIN_ISO后处理器;对于5轴增材制造则应使用名为APT_R05a_E03的后处理器。

如果所选机器人可以执行该程序,则会显示一个绿色勾号。如果存在任何问题(例如奇异点、轴限位或可达性问题),则会显示红色标记并附上问题说明。

双击机器人加工项目,可打开针对某项操作的机器人加工设置。有关机器人加工设置的更多信息,可参考机器人加工章节。

右键点击程序,并选择运行,即可对其进行仿真(或双击程序)。你也可以选择生成机器人程序(F6),获取需要加载到机器人控制器上的机器人程序。有关如何生成机器人程序的更多信息,请参阅离线编程。

如果需要,右键点击程序并选择:选择后处理器,以更改后处理器。这一步可以帮助你定制生成代码的外观。有关选择和自定义后处理器的更多信息,可参考后处理器章节。
