通过RoboDK TwinTool 校准功能,您可以自动校准工具中心点 (TCP)。工业机器人具有极高的重复定位精度,但并不精确。因此,通过机器人和工具校准可提升工业机器人的绝对精度。未经校准的情况,机器人精度高度依赖机器人的品牌和型号。


RoboDK TwinTool 可用于校准和验证工具中心点 (TCP)。TwinTool 能够精确校准球形或锥形几何形状工具的TCP。
1.球形工具➔校准工具球心位置

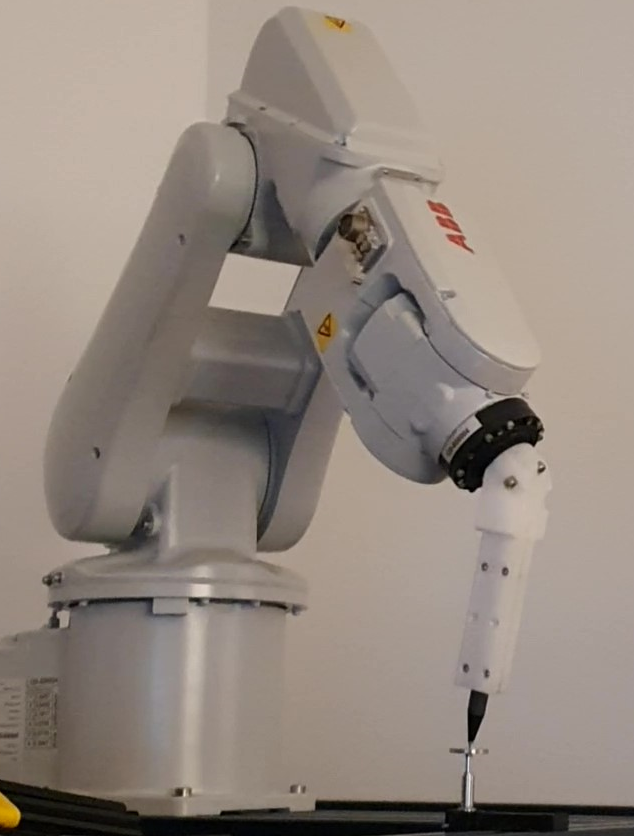

2.锥形工具➔校准工具尖端位置
您必须安装 RoboDK TwinTool 应用并配备兼容的传感器,才能执行自动化工具校准。
请确保满足以下条件:
1.一台或多台机器人机械臂。
2.兼容的千分表(也称为 LVDT 或线性测量仪)。
3.必须已安装 RoboDK 软件,并具有适用于自动化机器人校准的许可证。
4.机器人控制器需要配备兼容的机器人驱动器。
5.安装 RoboDK TwinTool 应用:
a.下载 RoboDK TwinTool 应用(联系 RoboDK 获取下载链接)
b.双击该文件以安装应用,并在 RoboDK 中打开。

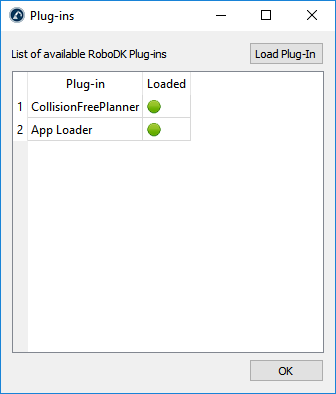

c.点击菜单栏的工具➔ 插件,双击TwinTool即可显示工具栏。
若未显示插件,则应关闭 RoboDK,然后以管理员权限重新启动 RoboDK,以正确安装该程序。
注意:RoboDK 应用需要启用 App Loader 插件。双击 rdkp 文件时,该插件应会自动加载。若未自动加载,可在工具➔加载插件中加载 App Loader 插件。
重要:TwinTool 应用会自动下载并安装依赖项,这需要有效的互联网连接。不过,也可以从另一台计算机下载这些依赖项。

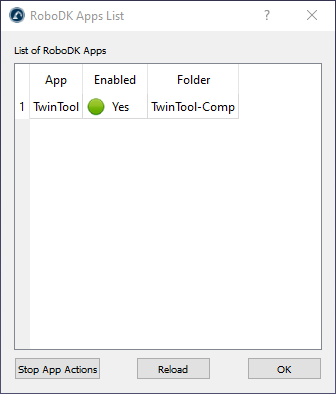

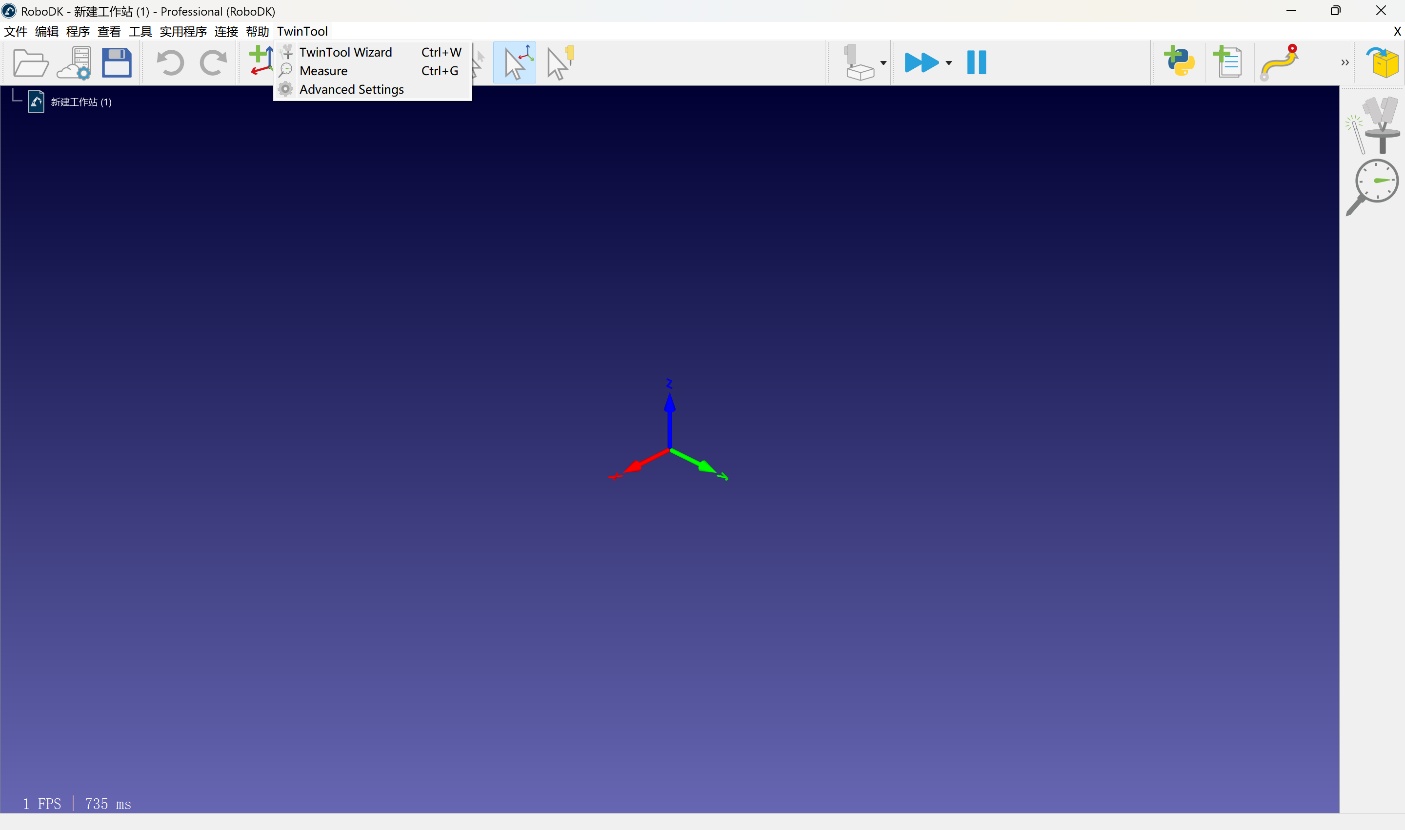

注意:TwinTool 菜单和工具栏可能会自动显示。您可以通过选择工具➔应用列表,并双击该应用的“已启用”标签,来显示或隐藏 TwinTool 应用(或其他应用)。


RoboDK TwinTool 支持多种线性测头传感器,包括 Keyence(基恩士)、Mitutoyo(三丰)、Sylvac 等品牌。通信协议可支持 USB、Ethernet/IP 和 RS232 等。工业级线性测头的参考价格为 1,500.00 欧元。
线性测头传感器的精度应为 0.005 毫米或更高,行程大于等于10 毫米。建议测量频率为每秒 50 个采样点或更高。RoboDK 不提供或销售该传感器。我们建议您联系本地经销商,以获得使用 RoboDK TwinTool 所需的传感器。
Keyence(基恩士)线性测头配置示例:
●Keyence GT2-P12 - 笔式测头
●GT2-UB1 - USB 连接单元
●OP-87716 - 延长线
●OP-76875 - 推荐的测头安装支架
●需配备 M2.5×0.25 螺纹的 25 mm 平面测头触点(Keyence 不提供)
Mitutoyo(三丰)线性测头配置示例:
●Mitutoyo 542-191 - LG 100 测头
●Mitutoyo 542-081A - EJ 计数器 + AC 适配器
●Mitutoyo 21HZA149 - USB 接口(也支持 RS232)
●需配备 M2.5×0.25 螺纹的 25 mm 平面测头触点(Mitutoyo 不提供)
使用 TwinTool 校准工具(TCP)前,需在 RoboDK 中加载机器人,并确保传感器和机器人已连接。您还可以选择通过添加物体和工具的 3D 模型来建模机器人单元,从而自动避免碰撞。
1.加载机器人:
a.选择文件➔打开在线资源库。在线资源库将显示在 RoboDK 中。
b.使用过滤器查找您需要的机器人。
c.点击"打开",在 RoboDK 工作站中自动加载机器人。
d.或者,直接从资源库下载机器人文件https://robodk.com.cn/cn/library,然后用 RoboDK 打开文件(.robot 文件)。
2.连接传感器:
a.将传感器连接至电脑。
b.点击TwinTool➔

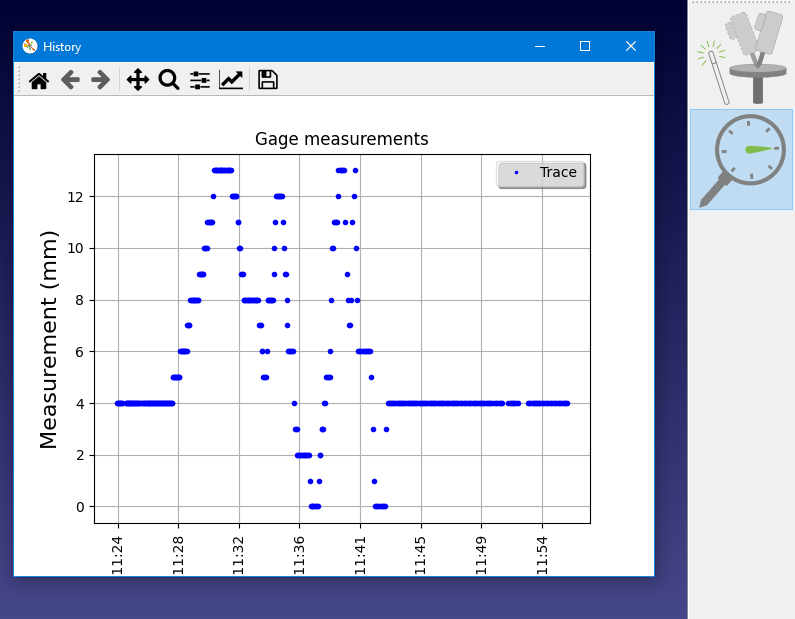

c.确保传感器测量稳定。
Note:若首次连接失败,可在后续步骤中调整连接设置并保存。

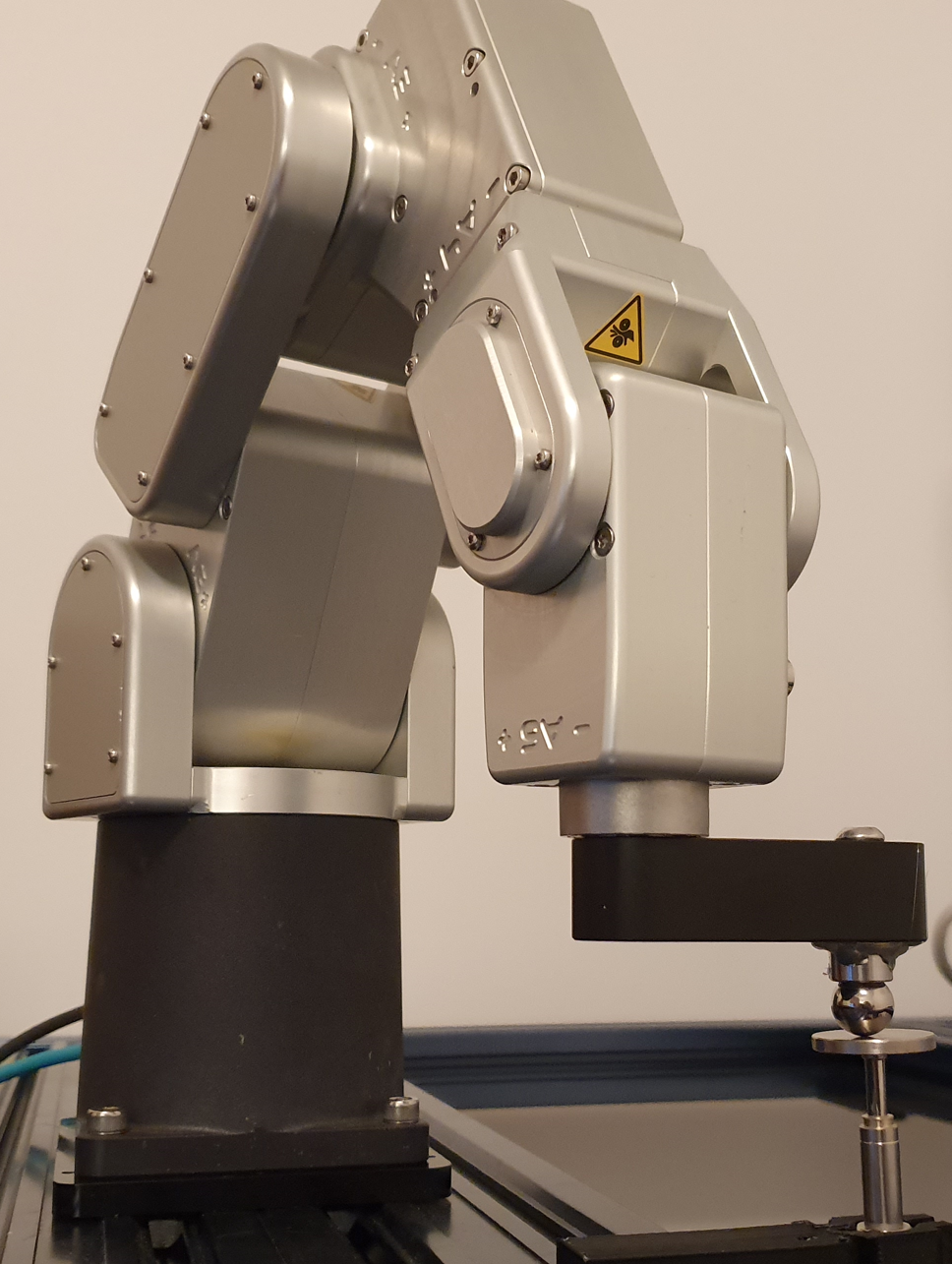

Important:请确保校准装置足够稳固,附近的振动不会影响测量。例如,将机器人放置在传感器上,并尝试制造轻微振动(例如在传感器附近区域走动)。测量噪声应稳定保持在 0.005 mm 以内。如果无法达到,强烈建议加固传感器和/或机器人底座的支撑。
3.连接机器人:

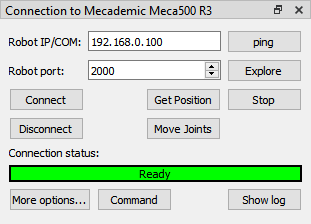

a.选择连接➔ 连接机器人。
b.输入机器人 IP 和端口。
c.选择连接。

Note:部分机器人控制器需要特定设置或特定软件选项。更多信息详见机器人驱动器章节。
4.在机器人连接面板点击获取位置。此步骤将更新机器人在 RoboDK 中的位置。
重要:建议对您的机器人单元进行建模,并加载可能与机器人或工具发生碰撞的任何物体的3D模型。如果您使用的工具可能与机器人发生碰撞(或存在其他潜在碰撞),最好按照下一节所述进行自定义设置。

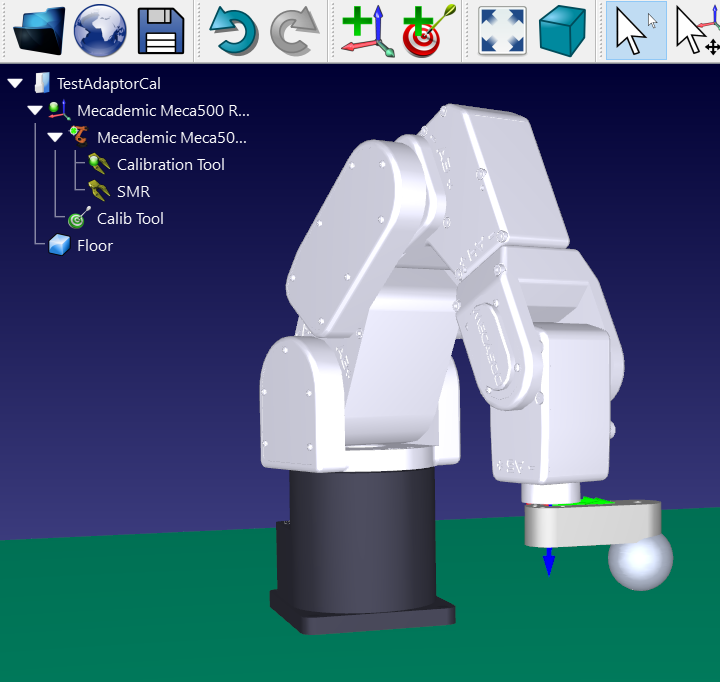

您可以选择按照以下步骤对机器人单元的3D环境进行正确建模。
1.加载工具的3D模型,并在 RoboDK 中创建工具。更多信息详见创建工具章节。
2.加载任意3D文件以对机器人单元进行建模。您可以加载 STEP、IGES、STL 等3D文件。更多信息详见入门指南章节。
注意:强烈建议对机器人单元进行正确建模,以避免碰撞。
提示:如果您已有较准确的工具中心点(TCP)估计值,可以在 RoboDK 中进行设置并更新估计的工具,以加快校准过程。


启动校准流程:点击TwinTool➔
启动向导后,向导将引导您完成校准、验证或仿真设置。包括传感器连接配置、机器人状态检测和关键参数复核。请按照界面提示的步骤进行操作,如果需要其他信息,可以参阅工具提示。

Important:建议在对已连接的机器人进行校准之前,至少在仿真模式下运行一次校准序列。
Important:仿真序列可能与用于校准或验证的实际序列不一致。机器人路径会自动调整。
Tip:保存机器人在传感器上位置的关节目标,并使用不同于 'Calib Target' 的名称。您可以重复使用该目标,快速将机器人移回该位置。
Tip:若已有较准确的 TCP 估计值,可设置 Estimated tool error ≤ 5 mm,以加快校准。
Tip:调整 Z/XY 方向的关节范围,可改变机器人的运动范围。

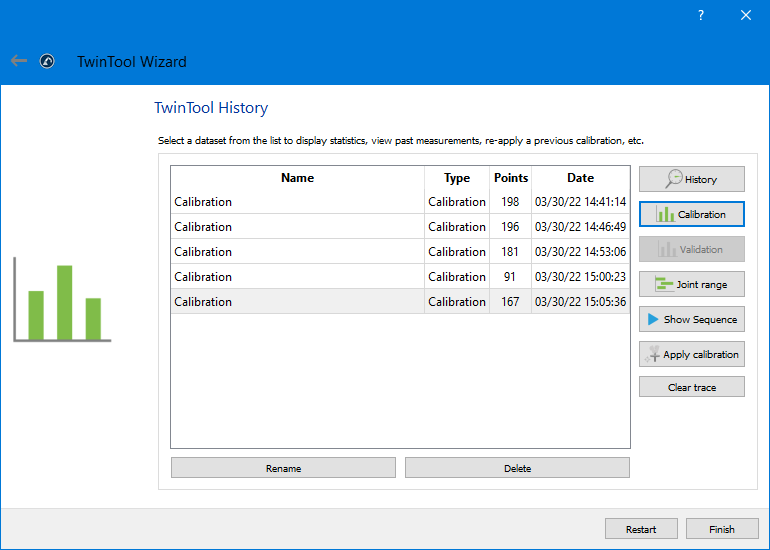

校准流程完成后,系统会跳转至向导的 Analyze 选项卡。在此界面,您可以查看当前及历史校准和验证结果,删除或重新应用校准,以及执行其他操作。

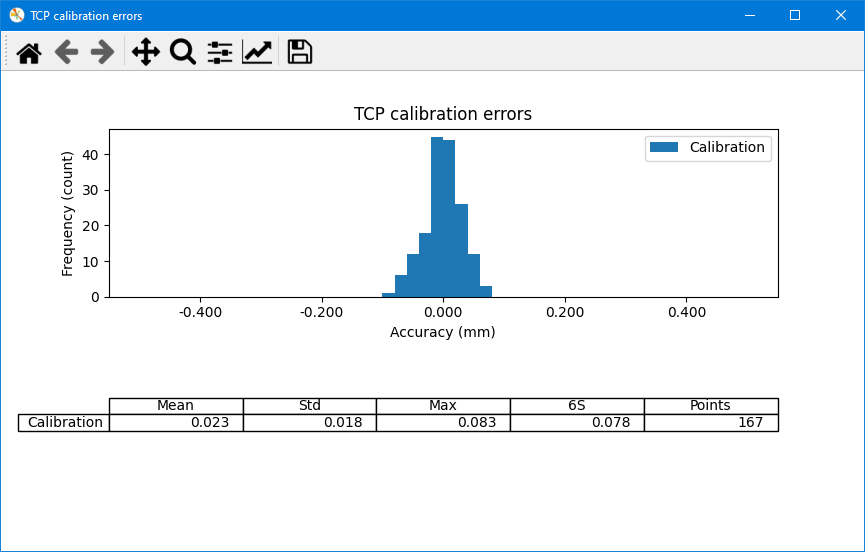

点击Calibration(校准)按钮,将显示校准结果图表。工具中心点(TCP)基于机器人标称运动学模型计算得出。
注意:选择 TwinTool➔ TwinTool Wizard,可使用另一组不同的点重新开始校准流程(不应移动传感器)。

提示:为获得最佳精度,需要在不同的机器人构型下校准工具。例如,如果首次运行校准流程时机器人处于翻转(Flip)位置(关节5为负),可以示教一个处于非翻转(Non-Flip)位置(关节5为正)的新目标,然后再次运行校准流程。
二次校准切换为 关节5正向(Non-Flip位)。

完成校准后,可运行验证测试(可在传感器同一位置或不同位置进行)。
重要:无法合并在线性测量仪不同位置执行的多个校准序列。您可以在同一位置对机器人进行多次校准,在传感器同一位置采集的所有数据都将用于校准。
在向导中选择 Validate(验证)。系统将使用校准数据计算TCP(不包括机器人校准)。然后,您将进入向导的 Analyze(分析)选项卡。界面将显示计算得到的TCP,并通过一些统计数据给出所计算TCP的估计误差。

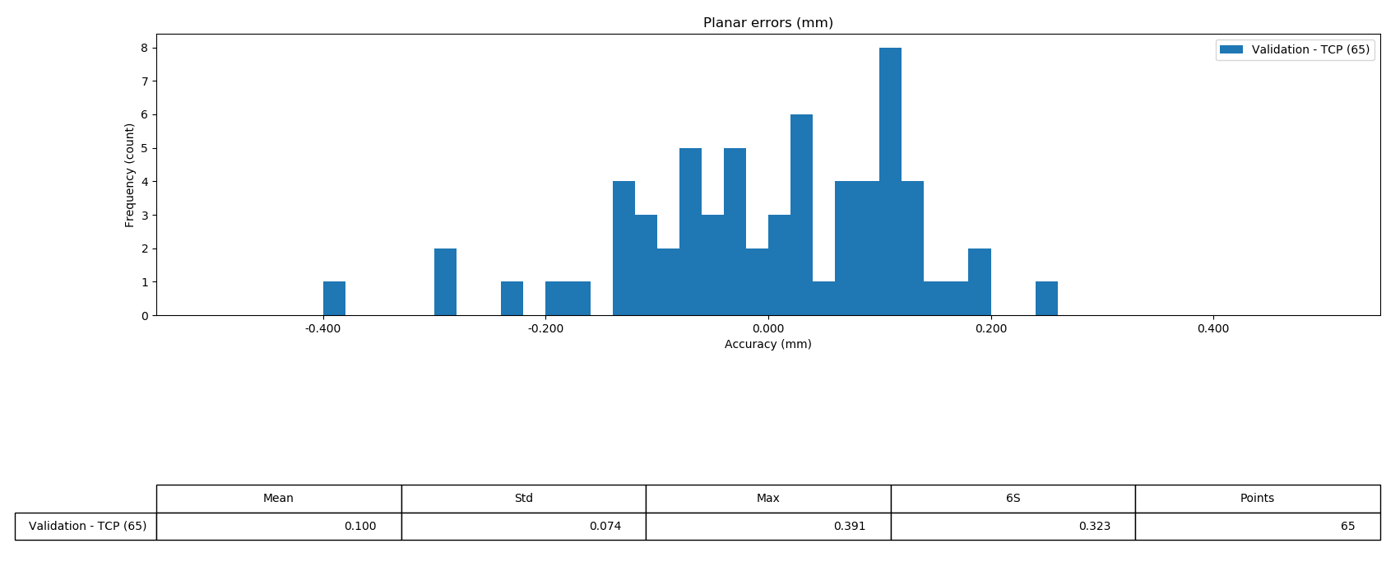

选择 Validation(验证)以显示结果摘要和一些统计数据。这些统计数据对应于传感器检测到的平面误差。

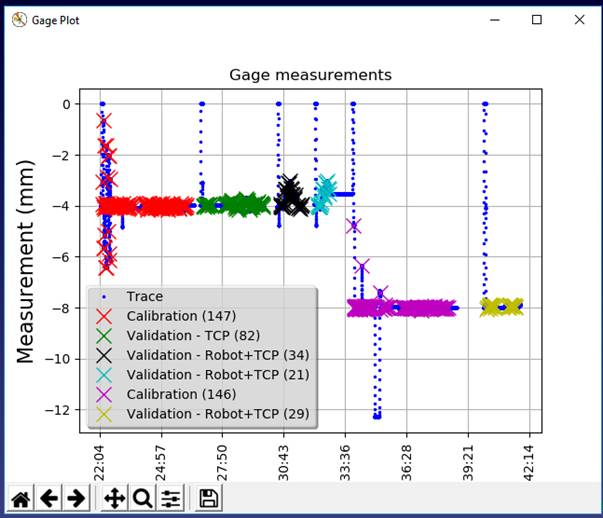

提示:增加用于校准的测量次数可以显著改善校准结果。您可以更改传感器目标测量(例如,在使用默认的 4 mm 目标完成第一次校准后,使用 8 mm 目标进行第二次校准)。您还可以更改机器人构型,在同一点上以不同的关节角度进行测量(例如,使用 flip 和 non-flip 构型)。
通过Advanced Settings(高级设置) 可自定义标定流程并测试机器人精度。

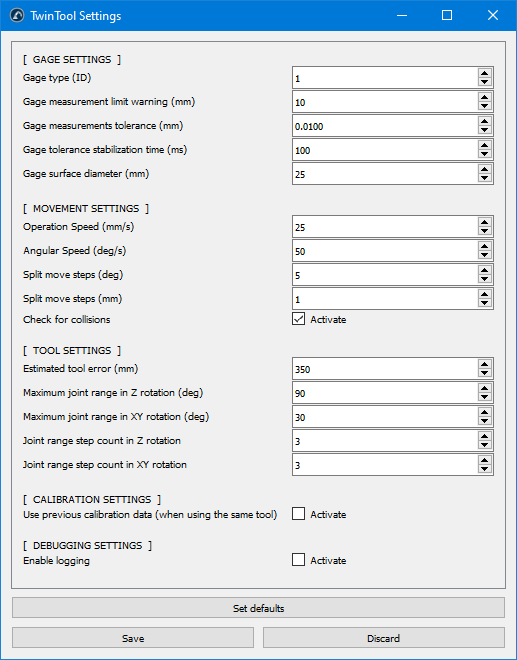

选择 TwinTool➔Advanced Settings(高级设置)以打开完整的高级设置列表。其中大多数设置会在向导中提示并进行设置。
