搭建离线环境

在开始实际测量前,建议先在RoboDK中创建机器人工作站的虚拟环境(离线搭建)。本节介绍如何离线准备RoboDK工作站——仅需一台安装RoboDK的电脑即可完成,无需提前准备真实机器人和追踪仪。

RoboDK校准项目示例可从示例工作站资源库中下载。

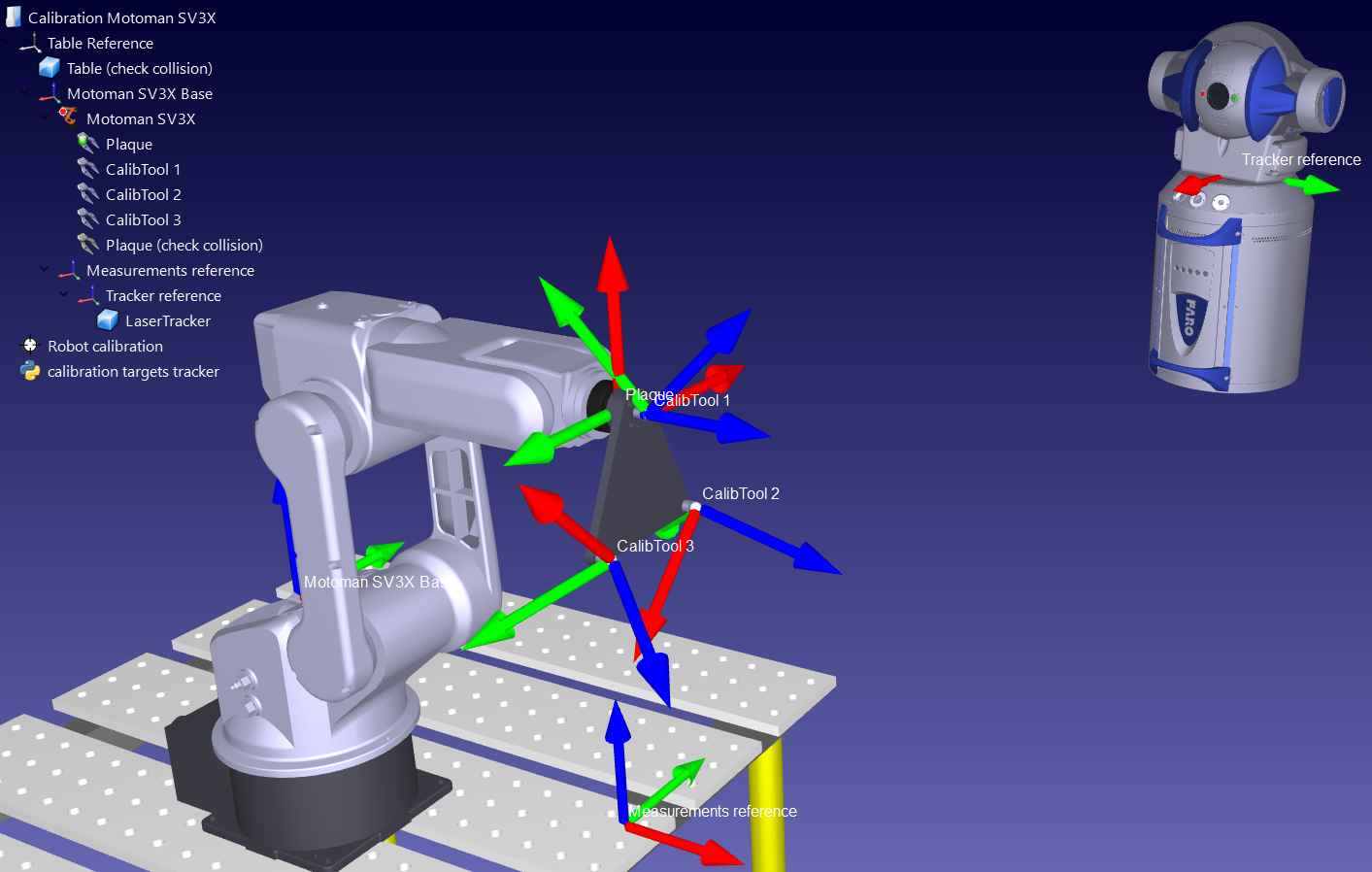

若已有离线机器人单元,可跳过本节。可先粗略估算参考坐标系和工具坐标系,下图展示了一个示例的工作站:

注意:入门指南会指导如何创建新的RoboDK工作站。

Robot Calibration LaserTracker - 图片 2

RoboDK工作站

RoboDK工作站是存储虚拟环境及校准信息的载体,保存为.rdk文件。以下为从头创建机器人校准工作站的步骤(视频演示:https://youtu.be/Nkb9uDamFb4):

1.导入机器人模型:

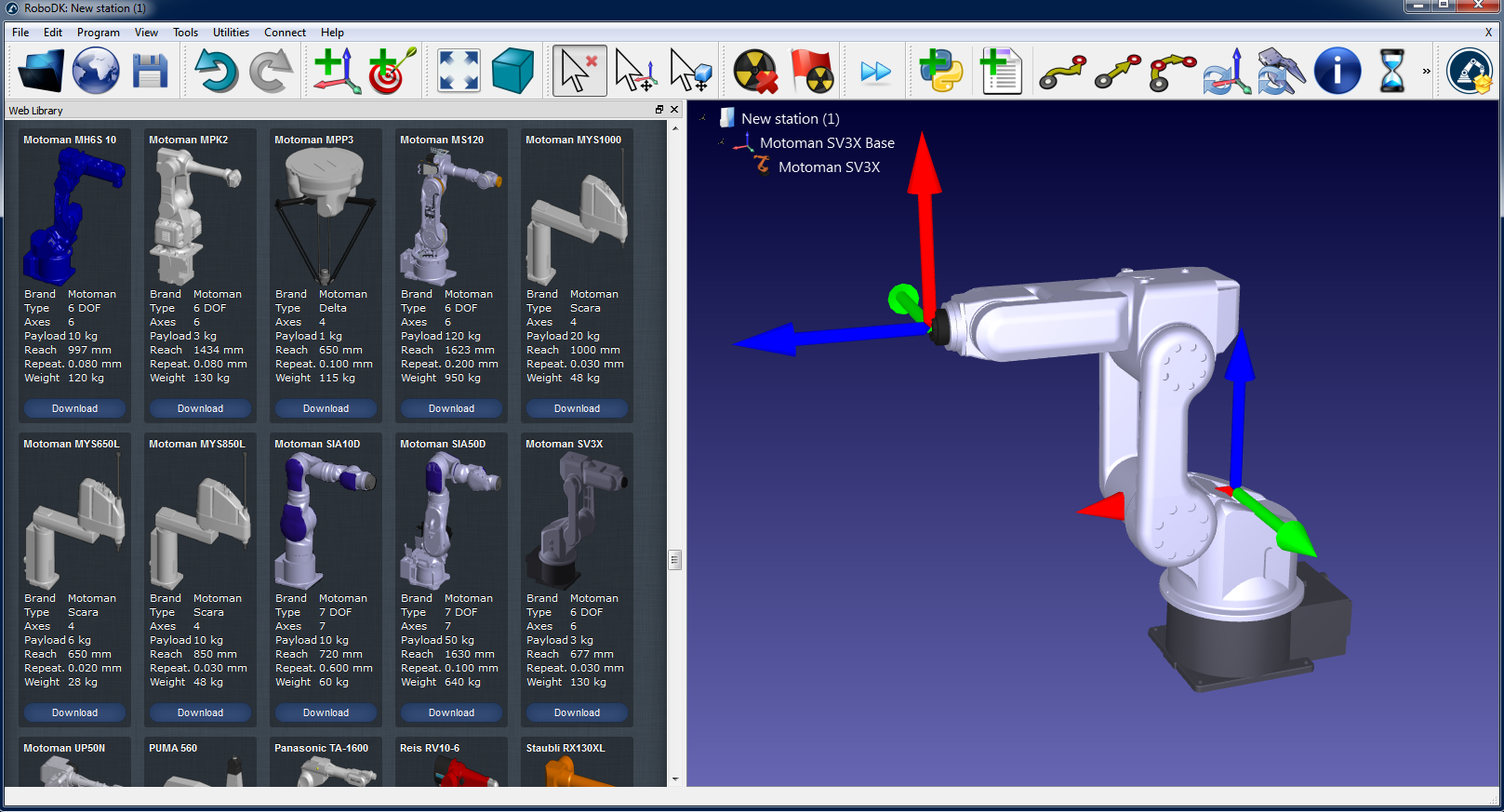

a.在菜单栏点击:文件➔打开机器人库。浏览器中会新打开一个在线模型库。

b.通过名称、品牌、负载等筛选条件找到目标机器人。

c.点击Open,机器人就会出现在现有的工作站中。

d.或从http://robodk.com/library下载机器人文件(.robot文件),然后双击文件,会自动在RoboDK中打开。

Robot Calibration LaserTracker - 图片 3

2.准备校准项目:

a.点击:程序➔添加参考坐标系,依次创建:

i.测量参考坐标系(Measurements reference):相对于机器人基坐标系添加。

ii.追踪仪参考坐标系(Tracker reference):相对于上一步添加的测量参考坐标系添加。

iii.工具参考坐标系(Tool reference,可选):相对于测量参考坐标系添加,用于可视化追踪仪所看到的工具位置。

Tip1:在树形结构中拖拽调整项目,以重建现实中存在的依赖关系。例如,追踪仪参考坐标系必须放置在测量参考坐标系下。

Tip2:按住Alt键可粗略移动参考坐标系,按住Shift+Alt键可粗略移动工具坐标系;或者双击参考坐标系并输入正确的坐标。这有助于提前以合适的工具方向规划测量。

Tip3:在树中选中任何物体,按F2键为其重新命名。

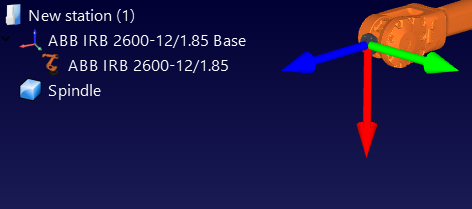

a.导入工具CAD文件(支持STL、IGES、STEP格式),拖拽至机器人下方,这样会自动转换为工具。更多信息点击这里。

Robot Calibration LaserTracker - 图片 4➔Robot Calibration LaserTracker - 图片 5

可选:选择程序➔添加工具(TCP),创建TCP,用于碰撞检测:

iv.可选:选择程序添加工具(TCP),添加需要在工作站中可视化的TCP(用于检查碰撞或其他用途)。设置TCP的近似值:

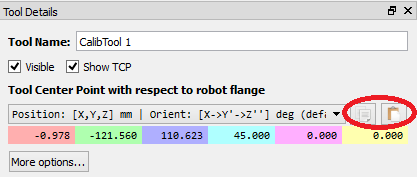

v.设置TCP的近似值。可以使用右侧的两个按钮一次性复制/粘贴6个值。

vi.校准工具建议命名为CalibToolid(id为靶球编号,如CalibTool1)。

Robot Calibration LaserTracker - 图片 6

b.使用菜单文件打开…添加其他三维CAD文件(STL、IGES、STEP、SLD等)以构建虚拟工作站。也可以将文件直接拖拽到RoboDK主窗口中。

Tip1:导入测量工作区的三维文件并将其命名为工作区,以便在追踪仪工作区内生成机器人测量结果。如果不想将测量限制在追踪仪工作区内,也可以将工作区设置为不可见。更多信息详见下一节。

3.在工作站中添加校准模块:

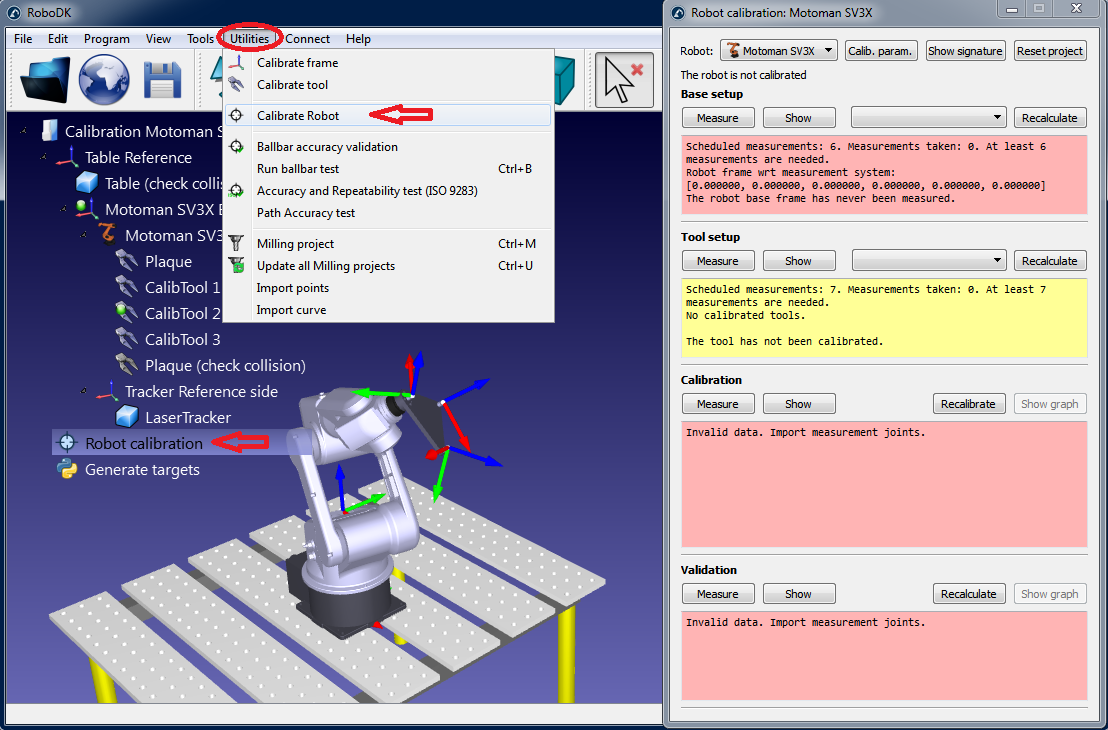

a.选择菜单:实用程序➔校准机器人。

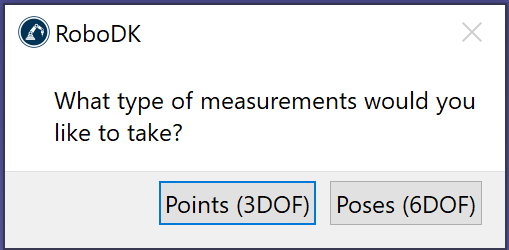

b.选择按钮:点(3DOF)

c.如果你的激光跟踪仪支持位姿测量且与RoboDK兼容(如徕卡T-Mac激光跟踪仪),你可以选择性地选择位姿(6自由度)。

Robot Calibration LaserTracker - 图片 7

Robot Calibration LaserTracker - 图片 8

目前可以关闭此窗口。你只需双击工作站中的机器人校准项,即可随时重新打开。

Tip:如需校准自定义的参数集,可在校准设置菜单中选择校准参数,然后选择所需的参数子集(按组或单独选择)。例如,可以选择某些运动学参数,或仅计算关节轴的零点标定。默认情况下,RoboDK使用完整的参数集进行校准,以获得最高精度的结果。对于大多数机器人,若机器人类型支持,其中还包括刚度参数。

Robot Calibration LaserTracker - 图片 9

4.Tip:如需校准自定义的参数集,可在校准设置菜单中选择校准参数,然后选择所需的参数子集(按组或单独选择)。例如,可以选择某些运动学参数,或仅计算关节轴的零点标定。默认情况下,RoboDK使用完整的参数集进行校准,以获得最高精度的结果。对于大多数机器人,若机器人类型支持,其中还包括刚度参数。

a.选择文件➔保存工作站。

b.选择文件夹,并选择文件名。

c.选择保存。将生成一个新的RDK文件(RoboDK工作站文件)。

后面可以随时打开RDK文件(双击文件)修改该工作站内容。

总之,必须仔细检查以下几点:

1.校准工具(SMR标靶)应命名为“CalibTool1”。强烈建议初始校准时仅使用1个工具/标靶。若需使用更多校准标靶,请按相应顺序递增编号。例如,若有3个校准工具/SMR标靶,则应分别命名为:CalibTool1、CalibTool2和CalibTool3。

2.校准工具(SMR标靶)应命名为“CalibTool 1”。强烈建议初始校准时仅使用1个工具/标靶。若需使用更多校准标靶,请按相应顺序递增编号。例如,若有3个校准工具/SMR标靶,则应分别命名为:“CalibTool 1”、“CalibTool 2”和“CalibTool 3”。

Important:若要恢复1轴的初始位置,测量参考系必须与机器人保持相似的朝向。你必须能够通过3个点以高度可重复的方式测量该参考系。更多信息请参阅附录I。

Important:若要恢复1轴的初始化位置,测量参考坐标系必须与机器人保持相似的朝向。你必须能够通过3个点以高度可重复的方式测量该参考坐标系。更多信息请参阅附录I。

3.跟踪器参考系必须直接连接到测量参考系,且其位置应为激光跟踪器相对于测量参考系的近似值。基座设置将自动修正跟踪器位置。

4.追踪仪参考坐标系必须直接连接到测量参考坐标系,且其位置应为激光跟踪仪相对于测量参考坐标系的近似位置。基座设置将自动修正追踪仪位置。

5.如果要自动检查碰撞,应在所有用于碰撞检查的物体名称中加入“collision”标签。建议使用比校准工具大约25%的工具进行碰撞检查,以安全地避免碰撞。

生成校准目标

要成功完成机器人校准,需要进行四组测量:

1.基座设置:需要进行六次(或更多次)移动轴1和轴2的测量,以便相对于机器人放置校准基准。在校准设置窗口中选择"显示",机器人将沿序列移动。

2.工具设置:需要进行七次或更多次测量,以校准工具法兰和工具目标(移动轴5和6)。选择"显示",机器人将按顺序移动。

3.校准测量:校准机器人需要60次或更多的测量。这些测量可随机放置在机器人工作区内,且不会与周围物体发生碰撞。

4.验证测量(可选):可根据需要使用任意数量的测量来验证机器人的精度。这些测量值仅用于验证机器人的精度,而不是校准机器人。

前两组测量由RoboDK自动生成。选择"显示",机器人将按照顺序进行测量(如下图所示)。如果需要更改顺序,请选择"测量",然后通过选择"导出数据"将校准测量结果导出为CSV文件。可使用Excel表编辑该文件,然后单击"导入数据"重新导入。

Important:CSV文件的第一行必须保持不变。

最后两组测量(校准和验证)可使用名为Create measurements的宏脚本生成。该脚本会在启动机器人校准项目时自动添加到工作站中,双击即可执行。这个Python程序将引导用户配置以下参数:Robot Calibration LaserTracker - 图片 10

●测量数量:要生成的测量数量。默认使用80次测量,因为机器人校准至少需要60次测量。

●参考位置:参考位置必须是工具正对追踪仪且靶标可见的机器人位置。

●关节限位:需提供各关节运动的下限和上限。

●笛卡尔限位:可设置相对于机器人参考坐标系的X/Y/Z轴向运动范围。

脚本将自动生成满足以下条件的测量:工具始终朝向追踪仪,且符合关节和笛卡尔约束。允许工具绕参考位置处朝向追踪仪的方向旋转±180°。此外,关节运动序列无碰撞且位于测量工作空间内(若工作空间设置为可见)。下图显示自动序列开始前呈现给用户的摘要。整个序列最多可能需要5分钟才能完成。

Robot Calibration LaserTracker - 图片 11

如果需要,可以右击Create measurements脚本并选择编辑脚本,然后修改算法的其他参数。脚本会自动将用户输入的内容保存为工作站参数。您可以通过右键单击工作站并选择工作站参数来查看、编辑或删除这些设置,如下图所示。

算法完成后,会弹出一条新消息。您可以选择"校准",将60次测量结果用于机器人校准。您可以重新执行相同的脚本,生成另一组测量值用于验证。这一步是可选的,但建议使用80个测量值进行验证。

Robot Calibration LaserTracker - 图片 12

Robot Calibration LaserTracker - 图片 13

最后,还可以通过选择导入数据(在测量菜单中)来导入手动选择的配置。您可以将CSV或TXT文件作为Nx6值数组导入,其中N是配置的数量。

Robot Calibration LaserTracker - 图片 14
