工具测量

只要6次测量中测量的是同一个目标,第1-6次测量就可以在工具法兰的任何位置进行。之后,每测量一个TCP,就会为同一个TCP增加一次测量,在本例中,您有3个TCP,所以总共要进行6+3=9次测量。您可以双击一个测量点,继续从该位置开始测量。

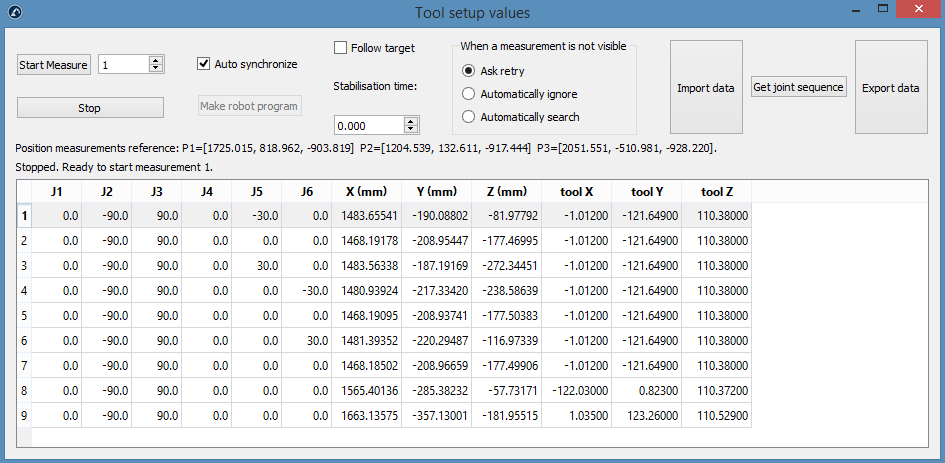

和上一节一样:在工具设置模块中点击测量。将打开以下窗口。选择"开始测量",机器人将按顺序完成计划的测量。双击某个测量点,可从该位置继续测量。

Robot Calibration LaserTracker - 图片 27

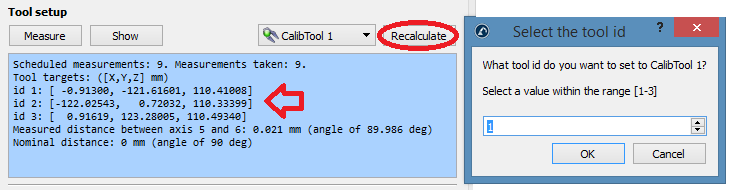

该过程完成后,摘要将显示校准后的TCP。TCP的定义(下图中为"CalibTool 1")将自动更新。如果没有选择任何TCP,可以添加一个新TCP(选择"程序➔添加空工具"),然后选择"重新计算"。这时会出现一个新窗口,您必须根据测量的顺序选择工具的"id"。您可以重复同样的步骤,根据需要更新任意数量的TCP(本例中为3个TCP)。如果工具名称以数字结尾,则会自动检测到工具的id。

Robot Calibration LaserTracker - 图片 28
