设置工具坐标系

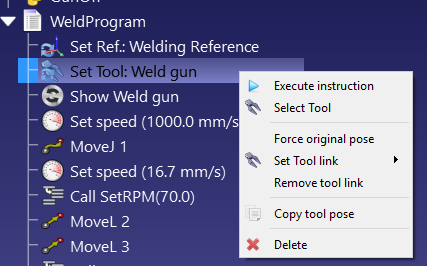

选择“程序”➔ Robot Programs - 图片 11“设置工具坐标系指令”以使用特定的工具坐标系(TCP)。 这将更新程序中后续运动指令所使用的目标工具坐标系,并更改 RoboDK 中机器人用于仿真的“激活工具坐标系”。这意味着,针对特定目标(笛卡尔坐标系目标)的运动指令将基于最后设置的工具坐标系执行。

选择程序➔设置工具坐标系指令,即可使用特定的工具坐标系(TCP)。这将为程序中接下来的运动指令更新工具坐标系,并在RoboDK中改变机器人的激活工具坐标系,以用于仿真。这意味着,执行特定目标(笛卡尔目标)的运动指令将会以最后设定的工具坐标系为基准。

工具坐标系的变量名有ToolData(ABB机器人)、UTOOL(发那科(Fanuc)机器人)、TOOL(安川(Motoman)机器人)或者$TOOL(库卡(Kuka)机器人)。

Robot Programs - 图片 12

注意:特定控制器(比如发那科(Fanuc)和安川(Motoman)控制器)支持使用编号工具设置工具坐标系。在这种情况下,工具坐标系的名称可以用数字结尾(例如Tool 4代表设置第4个工具)。
