设置舍入值

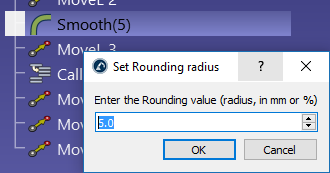

选择程序Robot Programs - 图片 27 设置舍入指令,更改舍入精度。舍入精度用于平滑连续运动之间的边缘。该更改在程序内执行后立即生效(与所有其他指令相同),因此通常在程序开始时设置该值。

如果没有舍入指令,机器人在每次运动结束时的速度都将为 0(除非下一次运动与上一次运动相切)。这将引发高加速度和快速速度变化,以确保每次运动都能达到最佳精度。

该值也称为混合半径(Universal Robots)、ZoneDataABB 机器人)、CNT/FINE(发那科(Fanuc)机器人)、拐角(Mecademic 机器人)或 $APO.CDIS/$APO.CPTP/Advance (库卡(Kuka)机器人)。

注: "绕行 "值设为-1,可实现精细运动。这意味着机器人不会绕过路径边缘。

Robot Programs - 图片 28

提示:高舍入值可确保机器人路径上的速度恒定,以换取路径边缘上的精度损失。根据不同的应用,通常可以在精度和平稳速度之间找到一个很好的折衷方案。

有些控制器要求将该值设置为百分比,例如在发那科(Fanuc)控制器上,如果要提供 CNT5 命令,则应输入 5

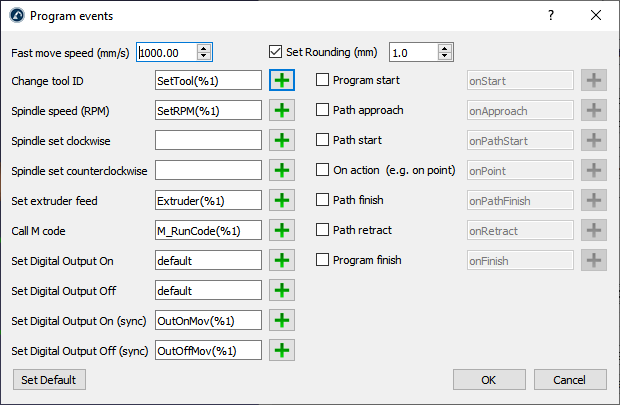

如果您生成的程序用于机器人加工、3D 打印或曲线/点追踪,还可以在 "程序事件 "窗口中指定舍入参数。

Robot Programs - 图片 29

RoboDK 路径精度测试可以更好地了解不同舍入策略的效果。
