机器人驱动程序是离线编程(即先生成程序,然后将其传输到机器人上执行)的替代方案。通过机器人驱动程序,可以直接在机器人上运行仿真(在线编程)。详情请参阅机器人驱动程序章节。

您可以通过标准以太网(TCP/IP)连接在 RoboDK 和 KUKA 控制器之间建立通信,从电脑自动移动机器人。这样即可使用 RoboDK 的 “在机器人上运行” 选项进行在线编程和调试。

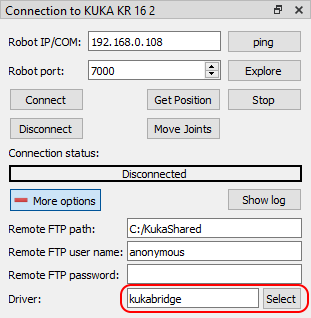

若您的 RoboDK 版本较旧,可能使用的是旧版驱动程序(apikuka,基于 KUKAVARPROXY 项目)。要使用当前驱动程序,请确保在“连接到机器人”窗口的“更多选项”中选择驱动程序:kukabridge。

Robots KUKA - 图片 15

配置 RoboDK 的 KUKA 驱动程序步骤如下:

1.从指定链接下载最新版本的C3Bridge安装文件(c3setup.exe)。

2.使用 KUKA 的 HMI 将 c3setup.exe 文件复制到控制器桌面或系统文件夹。

3.可选但推荐:连接鼠标。
可将 USB 插入示教器或控制器(不需重启)

或建立远程桌面连接

也可直接使用示教器触摸屏与虚拟键盘操作

4.使用KUKA HMI应用,可以通过屏幕左上角的库卡按钮Robots KUKA - 图片 16打开主菜单:

a.Robots KUKA - 图片 17KUKA➔Configuration➔User group➔选择Expert(密码:kuka)。

b.Robots KUKA - 图片 18KUKA➔Start-up➔Service➔Minimize HMI(显示桌面)。

5.找到之前复制的 c3setup-X.Y.Z.exe 文件(其中 X.Y.Z 为 Kukabridge 的发布版本,例如 1.7.1),运行并按照安装程序的提示完成安装。

6.为 TCP/UDP 通信打开端口 7000(如果端口 7000 已被占用,可使用其他端口,详见下方说明)(KUKA KRC2 控制器无需此步骤):

a.恢复HMI界面

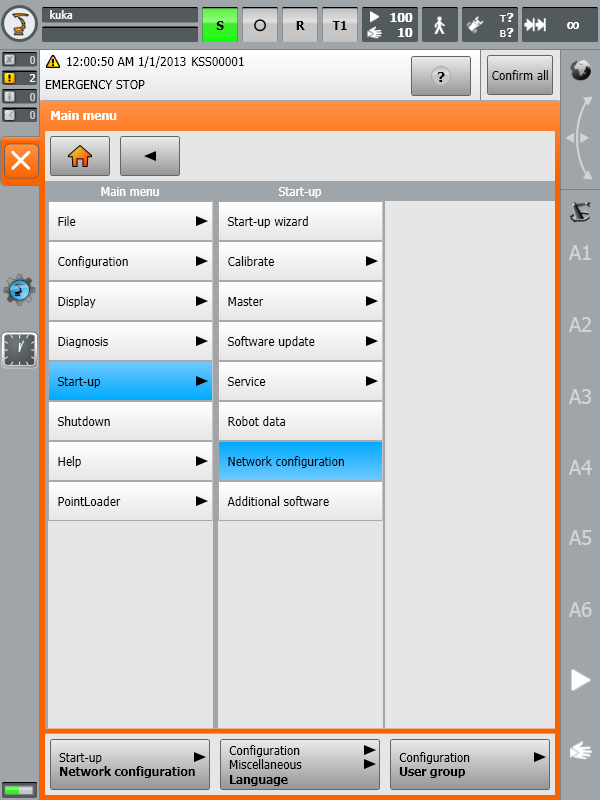

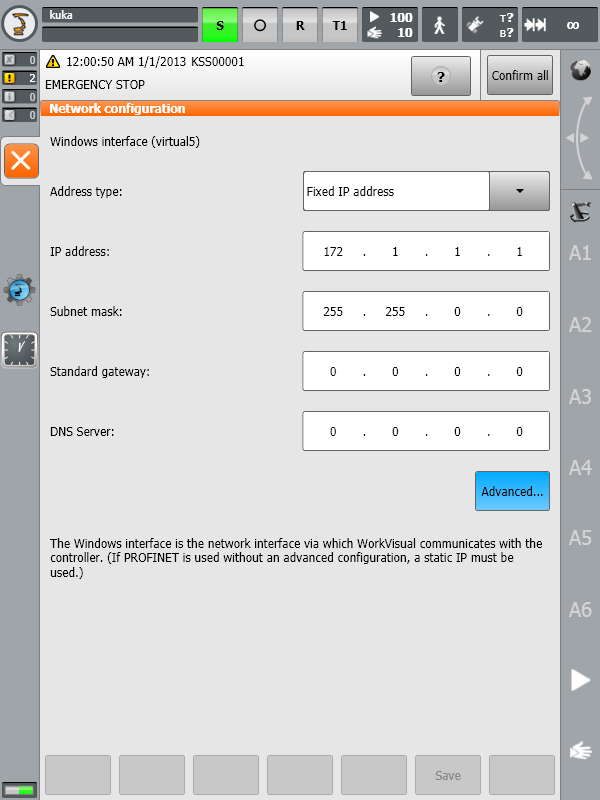

b.Robots KUKA - 图片 19 KUKA➔Start-up➔Network configuration➔Advanced

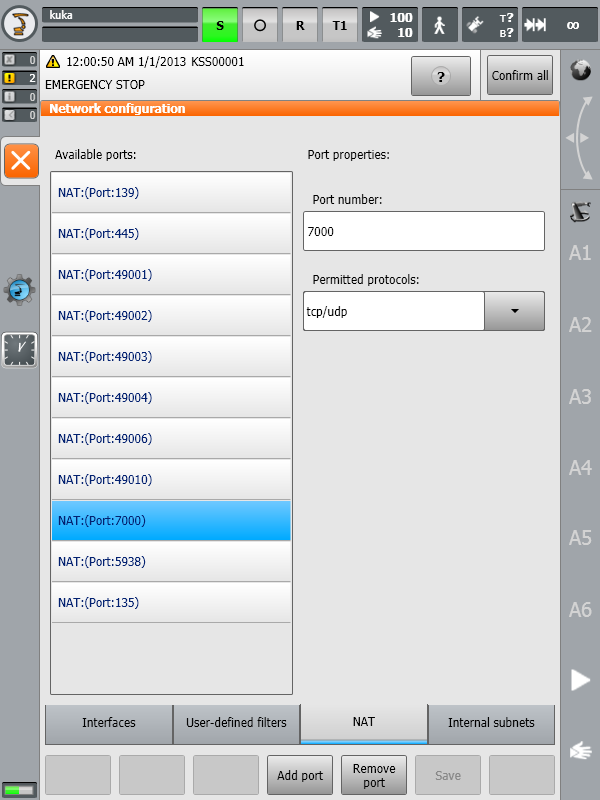

c.NAT➔Add port➔Port number 7000

d.设置允许的协议:TCP/UDP

Robots KUKA - 图片 20Robots KUKA - 图片 21Robots KUKA - 图片 22

7.通过桌面快捷方式或“Start Menu”启动 C3 Bridge Server

(若在安装时已勾选“Run C3 Bridge Server”,可跳过此步)

8.若希望系统启动时自动运行 C3 Bridge Server,请将桌面快捷方式复制至“Start Menu”的“Startup”文件夹。

注意:自 2020 年起,新款 KUKA 控制器运行 Windows 10 IOT。如果您的控制器使用 Windows 10,端口 7000 可能被 nginx 进程占用。在这种情况下,请参考“更改C3 Bridge Server端口号”部分进行调整。

C3 Bridge Server 现已就绪,您可以让其常驻后台运行。它支持在 KUKA 控制器与远程 PC 之间交换全局变量、上传下载 KRL 程序、控制程序执行等操作。

控制系统的进一步配置可通过两种方式实现:使用 kukabridge 驱动程序的交互模式自动配置(仅限 KRC4),以及在 KUKA HMI 中手动编辑机器人控制系统文件。下面我们来分别了解这两种方法。

更改C3 Bridge Server端口号

C3 Bridge Server将其设置保存在Windows注册表中。请按照以下步骤更改网络端口:

1.终止C3 Bridge Server。

2.打开注册表编辑器,导航至路径:HKEY_CURRENT_USER\SOFTWARE\C3 Bridge Interface。

3.将NetworkTcpPort键值更改为除 7000 外的其他端口(例如 7001)。

4.重新启动 C3 Bridge Server,并重复上一节中第 6 步的操作(打开所用端口的访问权限)。

新版本的 C3 Bridge Server(1.7.1 及更高)支持命令行选项。特别是,您可以通过使用 -tcpPort 参数运行该应用程序来更改服务器端口,例如:

c3bridge.exe -tcpPort 7001

使用脚本自动配置

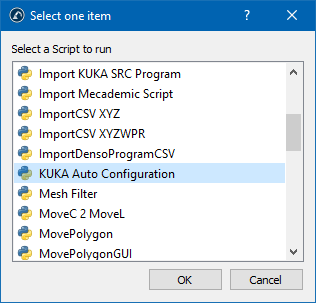

位于 C:\RoboDK\Library\Scripts 文件夹中的脚本 KUKA_Auto_Configuration.py 可用于自动配置库卡(KUKA)控制系统。在这种情况下,当前 RoboDK 工作站必须至少包含一个库卡(KUKA)机器人,且已在“连接到机器人”窗口中设置正确的 IP 地址和端口。您可以通过菜单工具运行脚本或使用快捷键 Shift+S 调用此脚本。

Robots KUKA - 图片 23

自动配置步骤

前提条件:RoboDK 版本为 5.5.2 或更高,操作系统为 Windows,安装路径为 C:\RoboDK。

1.通过开始➔所有程序➔附件➔命令提示符或“开始”➔运行➔cmd打开命令提示符。

2.打开命令提示符:用STARTAll programsAccessoriesCommand Prompt或START➔Run➔cmd。

3.切换至C:\RoboDK\bin目录,并执行以下命令启动kukabridge.exe:

c:

cd C:\RoboDK\bin

..\api\Robot\kukabridge.exe

4.此时KUKA桥接驱动程序进入交互模式。

5.输入以下命令连接控制系统:CONNECT <robot IP address> <port> <number of robot axes>,例如:

CONNECT 172.1.1.10 7000 6

6.如果连接成功,您将看到以下输出:

SMS:Connecting

Connected

SMS:Working...

SMS:Ready

7.输入CJNT命令,请求当前机器人关节位置:

CJNT

SMS:Working...

JNTS 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000 0.00000

SMS:Ready

8.使用CONFIGURE FORCE命令执行自动配置:

CONFIGURE FORCE

SMS:Working...

Requesting robot program state

Current robot program state is #P_FREE

Reading current configuration ($config.dat)

Read complete, updating configuration

Adding definition of variable COM_ACTION

Adding definition of variable COM_ACTCNT

Adding definition of variable COM_ROUNDM

Adding definition of variable COM_VALUE1

Adding definition of variable COM_VALUE2

Adding definition of variable COM_VALUE3

Adding definition of variable COM_VALUE4

Adding definition of variable COM_E6AXIS

Adding definition of variable COM_FRAME

Adding definition of variable COM_POS

Adding definition of variable COM_E6POS

Configuration lines have been updated: 11 added, 0 removed, 0 updated, 659 total

Checking existence of old backup file ($config.bak)

Old backup file exists, deleting it

Creating new backup file ($config.bak)

Backup completed, writing new configuration

New configuration was successfully written

Checking existence of program file (RoboDKsync543.src)

Program file does not exists

Writing program file to robot system

Configuration is complete

SMS:Ready

Robots KUKA - 图片 24

9.现在您的机器人已准备就绪,您只需选择并运行程序RoboDKsyncVER.src(其中VER为同步程序版本号,例如543)。注意:请使用最新版本的RoboDKsync和Kukabridge,以避免兼容性问题。

手动配置步骤

接下来需要手动配置处理机器人动作的主程序:

1.声明以下全局变量:
使用KUKA HMI修改文件:KRC:\R1\SYSTEM\$CONFIG.DAT

也可以通过Windows路径访问:C:\KRC\ROBOTER\KRC\R1\SYSTEM\$CONFIG.DAT

INT COM_ACTION=0

INT COM_ACTCNT=0

REAL COM_ROUNDM=0

REAL COM_VALUE1=0

REAL COM_VALUE2=0

REAL COM_VALUE3=0

REAL COM_VALUE4=0

DECL E6AXIS COM_E6AXIS

DECL FRAME COM_FRAME

DECL POS COM_POS

DECL E6POS COM_E6POS

2.将库卡(Kuka)的 SRC 程序 RoboDKsyncVER.src 复制到 KRC\R1\PROGRAM 文件夹

文件名中 VER 表示版本号(如 RoboDKsync543.src)

3.手动启动 RoboDKsyncVER.src 程序,使机器人监听来自电脑的命令

即便 RoboDKsyncVER.src 程序未运行,只要 C3 Bridge Server 在机器人控制器上运行,RoboDK 仍能读取机器人关节信息。
