安川(Motoman)机器人

RoboDK 支持自 XRC 控制器以来的所有安川(Motoman)机器人控制器。您可以直接从 RoboDK 创建 JBI 程序文件,并使用安川(Motoman)机器人驱动器从 RoboDK 移动真实机器人。

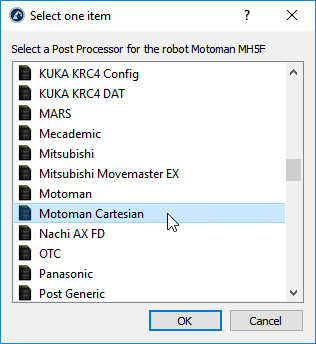

默认情况下,当您从 RoboDK 生成 JBI 程序时,您可能会看到以脉冲为单位的目标输出。某些操作,如从程序中更换刀具(SETTOOL)或编辑直角坐标目标(Relative Job)需要特定的软件选项。如果您想使用直角坐标生成程序,可以将默认驱动器更改为安川(Motoman直角坐标驱动器。

Robots Motoman - 图片 1

有关后处理器以及如何自定义后处理器的更多信息,请参阅 "后处理器 "部分

提示:RoboDK 可导入现有的安川(Motoman)JBI 程序文件(Inform 编程语言)。导入 JBI 程序文件将提取机器人动作和程序调用作为指令。如果导入 JBI 程序文件,建议同时准备 TOOL.CND 文件(工具定义)和 UFRAME.CND 文件(参考坐标系定义)以及第一个加载程序所使用的任何子程序。如果程序目标是以脉冲为单位设置的,可能需要先更新/度数比。脉冲

用于安川(Motoman)的 RoboDK 驱动器

机器人驱动器为离线编程提供了另一种选择。使用安川(Motoman)驱动器,您可以在模拟程序(在线编程)时直接从 RoboDK 移动机器人。更多信息,请参阅机器人驱动器部分。

自 RoboDK 4.2 版起,您可以使用 RoboDK 的机器人驱动器,通过高速以太网服务器 (HSE) 协议和名为 MotomanHSE 的驱动器连接到机器人控制器。该驱动器无需安装 MotoCom 软件选件。这种通信协议(也称为 "远程")在最近的安川机器人控制器中默认可用。使用该协议,您可以通过计算机以 70 Hz 的刷新率移动和监控机器人。

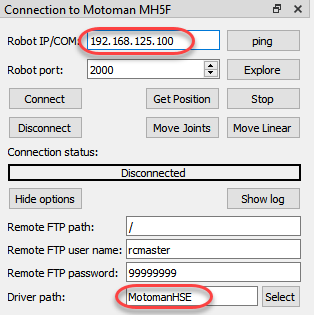

选择 "连接"-"连接到机器人",输入机器人 IP,然后选择 "连接"(可以忽略端口)。确保使用支持 HSE 协议(MotomanHSE)的最新驱动器路径。

Robots Motoman - 图片 2

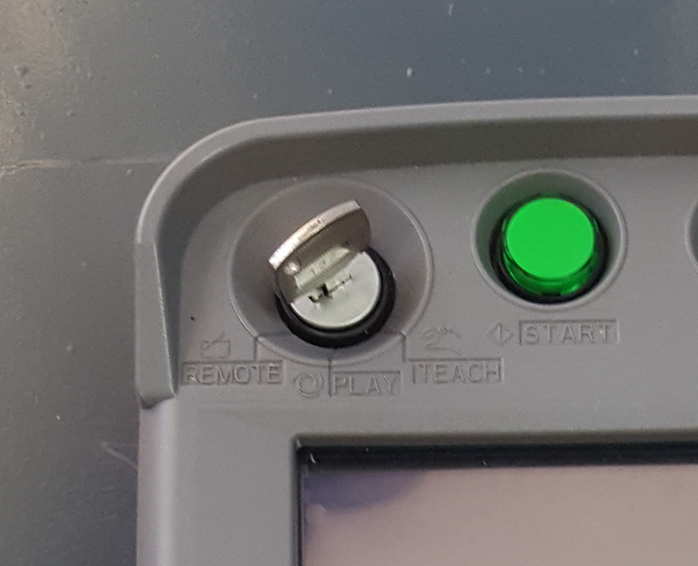

要在机器人上启用这种操作模式,只需将示教器设置为远程模式即可。

Robots Motoman - 图片 3

这样就可以使用 RoboDK 的 "在机器人上运行 "选项进行在线编程和调试。连接可通过标准以太网连接(TCP/IP - UDP)建立。

配置将自动完成,无需在机器人控制器上进行任何特定设置。

以下控制器可与高速以太网服务器驱动器配合使用:

DX100

DX200

FS100

NX100

YR1000

注: 如果您的安川(Motoman)控制器不支持高速以太网服务器协议(如 XRC 机器人控制器),您可以使用 RS232 等串行连接(确保指定 COM 端口而不是 IP)。

RoboDK 和任何安川(Motoman)机器人之间也可建立连接,使用RoboDK 和安川(Motoman)的 MotoCom 软件选件以及apimotoman 驱动程序,通过连接的 PC 自动移动机器人。

更新每度脉冲信息

安川(Motoman)机器人需要知道所有机器人轴的每度脉冲数比率,以便将角度关节值转换为脉冲数,反之亦然。如果在机器人参数中正确提供了每度脉冲比,RoboDK 就会自动生成带有正确脉冲信息的程序。

您可以在 RoboDK 中加载安川(Motoman)控制器中的 ALL.PRM 文件,以自动提取脉冲/度数比。执行控制器完全备份时,ALL.PRM 文件应可用。以下步骤演示了在此情况下使用的步骤:

1.在 RoboDK 中打开机器人。

2.将 ALL.PRM 文件拖放到 RoboDK 中打开。

3.接受更改后,您将看到机器人的脉冲/度数信息已更新。如果您没有选择正确的机器人,可能会看到一条警告信息。

4.脉冲/度数信息与 RDK 项目文件一起保存。您还可以右击机器人并选择另存为...来保存机器人,并在其他项目中右击机器人并选择替换机器人来替换该机器人。

注意:您可能需要安装 Python 2.7 才能运行此自动程序。或者,您也可以按照接下来的步骤手动输入这些参数。

请按照以下步骤验证您的机器人是否有此信息(或进行更新):

1.在 RoboDK 中双击您的安川(Motoman)机器人

2.选择参数

3.选择 "解锁 "高级选项

4.查看或更新每个关节的脉冲/度值

更新这些信息后,您就可以使用正确的脉冲/度数信息生成程序。

Robots Motoman - 图片 4
