安装要求

使用 TwinTrack 工具需要安装 RoboDK TwinTrack 插件,并搭配一个受支持的测量系统。

请确保具备以下条件:

1.一个或多个工业机械臂。

2.受支持的测量系统(6自由度)。支持的测量系统包括(只有激光跟踪仪等计量级系统适用于机器人校准):

a.具有6自由度功能的激光跟踪仪,支持 RoboDK 驱动程序(包括Leica和Faro跟踪仪)。

b.Creaform C-Track。

c.OptiTrack Camera system(推荐4台PrimeX13以获得最佳精度)。

d.HTC Vive Trackers或Valve/SteamVR兼容追踪器。

Note:TwinTrack 许可证不包括兼容的测量系统。RoboDK 不生产也不销售测量系统。

Important:HTC Vive追踪仪或虚拟现实基站并非为精确测量设计。因此,不应使用HTC Vive或Valve/SteamVR兼容追踪仪校准机器人。要获得最佳精度,请使用激光跟踪仪等专业计量系统。

1.必须安装 RoboDK 软件,并获取相应的TwinTrack 许可证。

2.如果要自动运行机器人程序,建议为机器人控制器配备兼容的机器人驱动程序。或者,您也可以使用适用于该控制器的兼容后处理器。

3.安装TwinTrack RoboDK插件:

a.下载TwinTrack插件(.rdkp 文件)。

b.双击文件安装插件,并在RoboDK 中打开。

c.如果看不到 TwinTrack 菜单:选择工具➔插件管理器,然后双击 TwinTrack,即可在右上角看到 TwinTrack 菜单。

Note:RoboDK插件需要在插件里Enable启用它。双击TwinTrack rdkp 文件时,此插件应自动加载。如未自动加载,你需要返回Add-in Manager帮助文档找到相关信息。

TwinTrack - 图片 3

Note:TwinTrack菜单和工具栏应如图所示自动显示。您可以选择工具 插件管理器,并双击插件的“已启用”标签来显示或隐藏TwinTrack插件(或其他插件)。

使用SteamVR与HTC Vive追踪器配置

本节将指导配置SteamVR。可通过自制工具配合追踪器手动模拟加工动作,再由机器人复现相同轨迹。

RoboDK TwinTrack支持虚拟现实系统以及SteamVR支持的所有追踪器,包括v1至v3版本的HTC Vive追踪器。

Note:HTC Vive追踪器是使用RoboDK TwinTrack最具性价比的解决方案。一套完整系统包含两个追踪器和2个Valve Index基站,价格可控制在2000美元以内。可将追踪器安装在定制探针或工具上,通过手动操作模拟制造流程。

TwinTrack - 图片 4

Important:虽然可将HTC Vive追踪器用于工业场景的机器人仿真编程,但该系统最初为游戏设计,不保证精度。不应使用该系统校准机器人。如需高精度结果,请改用激光跟踪仪等更精确的测量系统。

Important:自2024年4月起,RoboDK提供独立的SteamVR安装包,无需安装Steam或修改SteamVR配置文件:https://robodk.com/downloads/private/SteamVR-TwinTrack-v1.27.5.zip。若您使用独立版本,可直接跳转至步骤4。

按照以下步骤为TwinTrack配置SteamVR系统:

1.如果尚未安装Steam,请先安装Steam,可能需要创建一个Steam账户。

2.然后安装SteamVR,它属于Steam的扩展插件,可以为虚拟现实和6D追踪提供支持。

3.如果您没有或不需要VR头显,可按照以下步骤取消对VR头显的要求:

a.打开此路径的文件,并在文本编辑器里根据要求编辑:
C:/Program Files (x86)/Steam\steamapps\common\SteamVR\drivers\null\resources\settings
default.vrsettings
设置"enable": true, (默认为false)

b.打开此路径的文件,并在文本编辑器里根据要求编辑:
C:/Program Files (x86)/Steam\steamapps\common\SteamVR\resources\settings\
default.vrsettings
并设置
"requireHmd": false,   (默认为 true)
"forcedDriver":"null",(默认为空"")
"activateMultipleDrivers": true,     (默认为 false)
关闭SteamVR ,然后再打开。

4.打开SteamVR并按照说明设置系统。如果您不使用VR头显,可以接受所有默认设置。

5.将追踪器配对为探针:

a.按住追踪器上的电源按钮2秒钟启动(未配对时亮蓝灯)。

b.打开菜单Devices➔Pair Controller

c.选择选项:HTC ViveTracker 配对成功后绿灯常亮。
若要解除连接,可按住电源键2秒,指示灯将变为蓝色(可能会闪烁)。

Important:每个追踪器需单独连接USB无线接收器。

TwinTrack - 图片 5

6.将追踪器角色设置为:Held in hand。

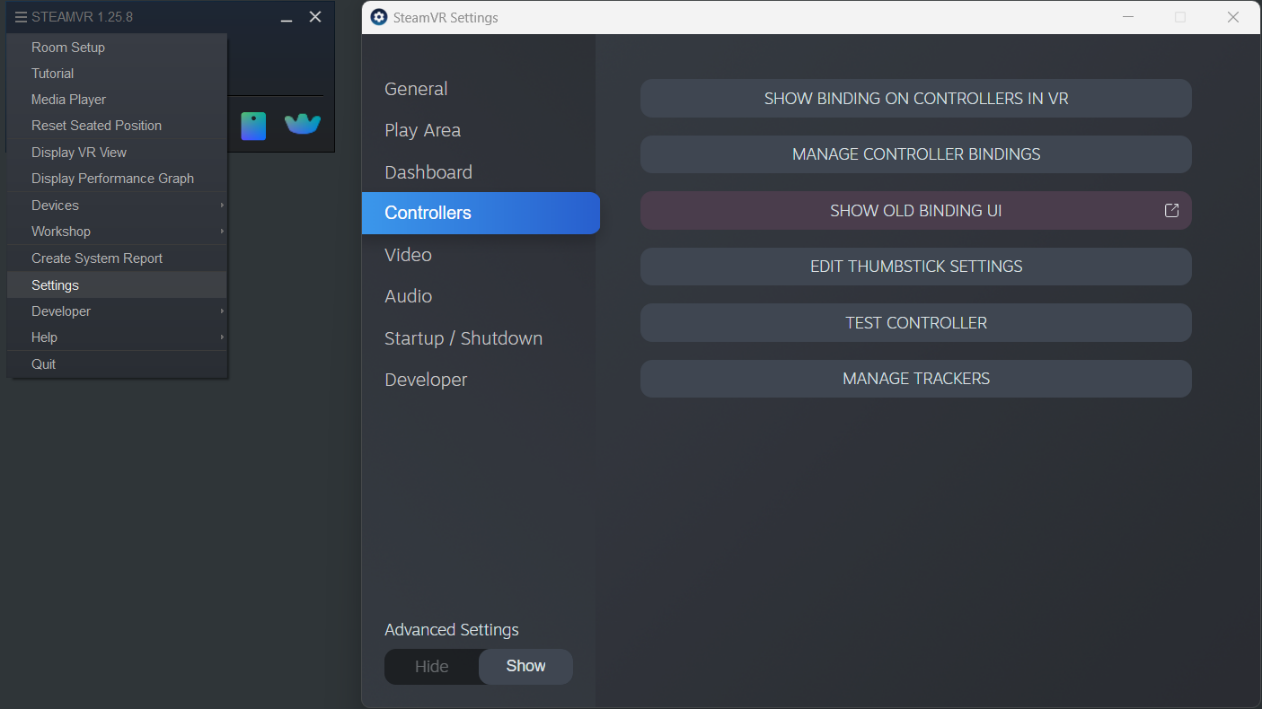

a.选择SteamVR菜单Settings

b.选择Controllers

c.选择Manage Trackers

TwinTrack - 图片 6

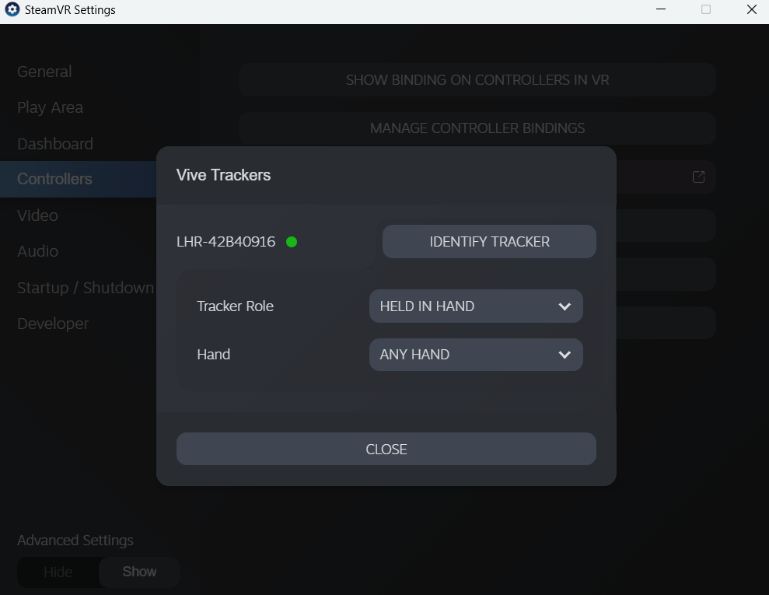

d.设置Tracker RoleHeld in hand

e.设置Hand:Any hand(默认设置)

TwinTrack - 图片 7

7.自定义控制器绑定设置:

a.打开SteamVR➔Settings

b.打开Advanced Settings➔Show

c.选择 Controllers

d.选择 Show Old Bindings UI

e.选择 RoboDK

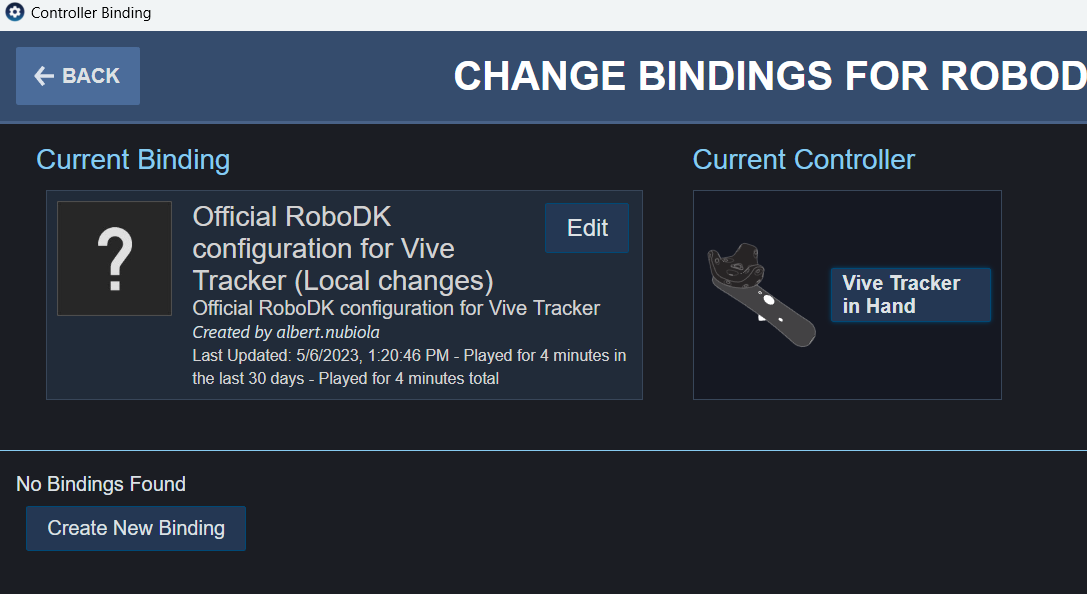

f.选择 Current controller,并设置为 Vive Tracker in Hand(如果尚未设置)。

g.在当前绑定中选择Edit

TwinTrack - 图片 8

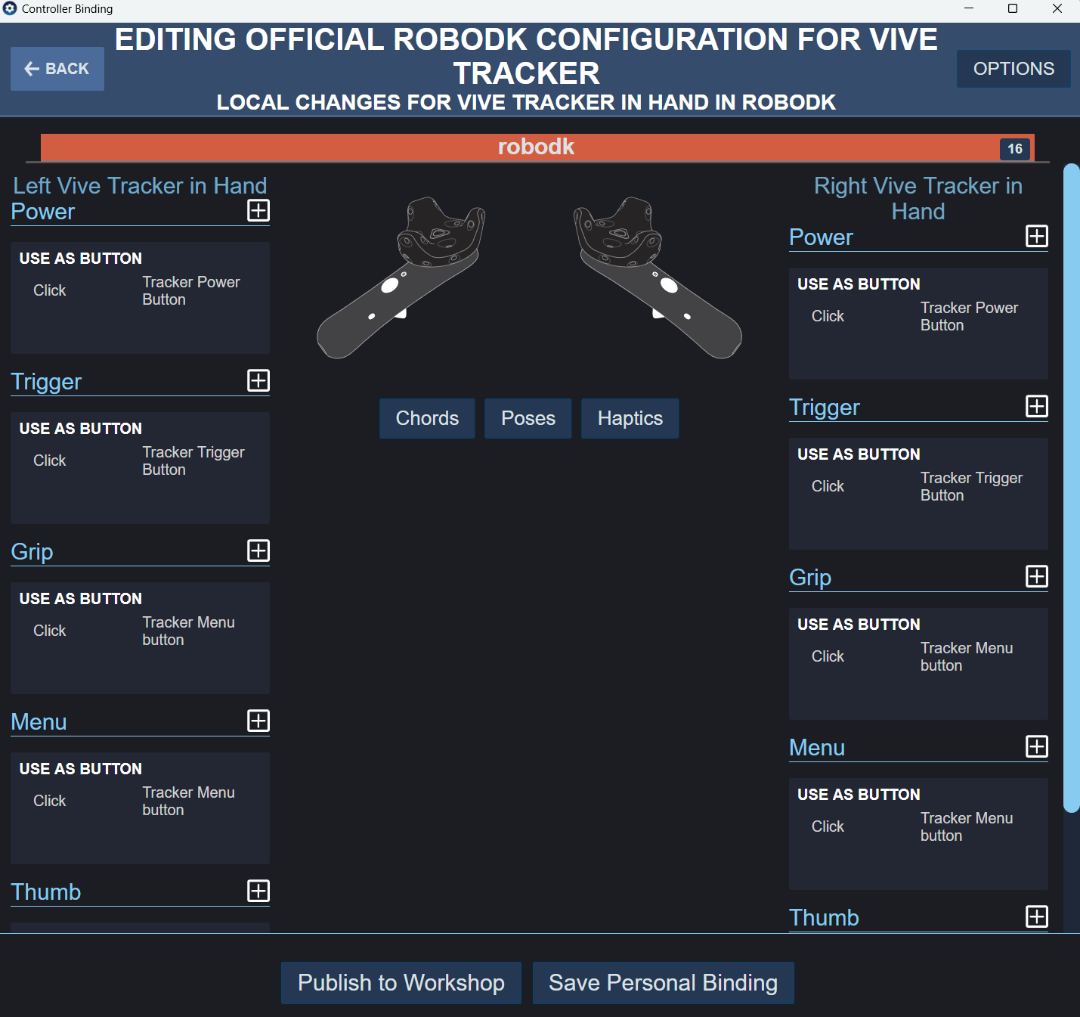

h.您应该能看到追踪器默认的绑定设置。

TwinTrack - 图片 9

Tip:为了在示教目标和点时获得最佳性能,您可以禁用以下两个选项:点击工具➔选项➔其他,取消勾选"等待渲染更新"和"显示所有VR对象"。
